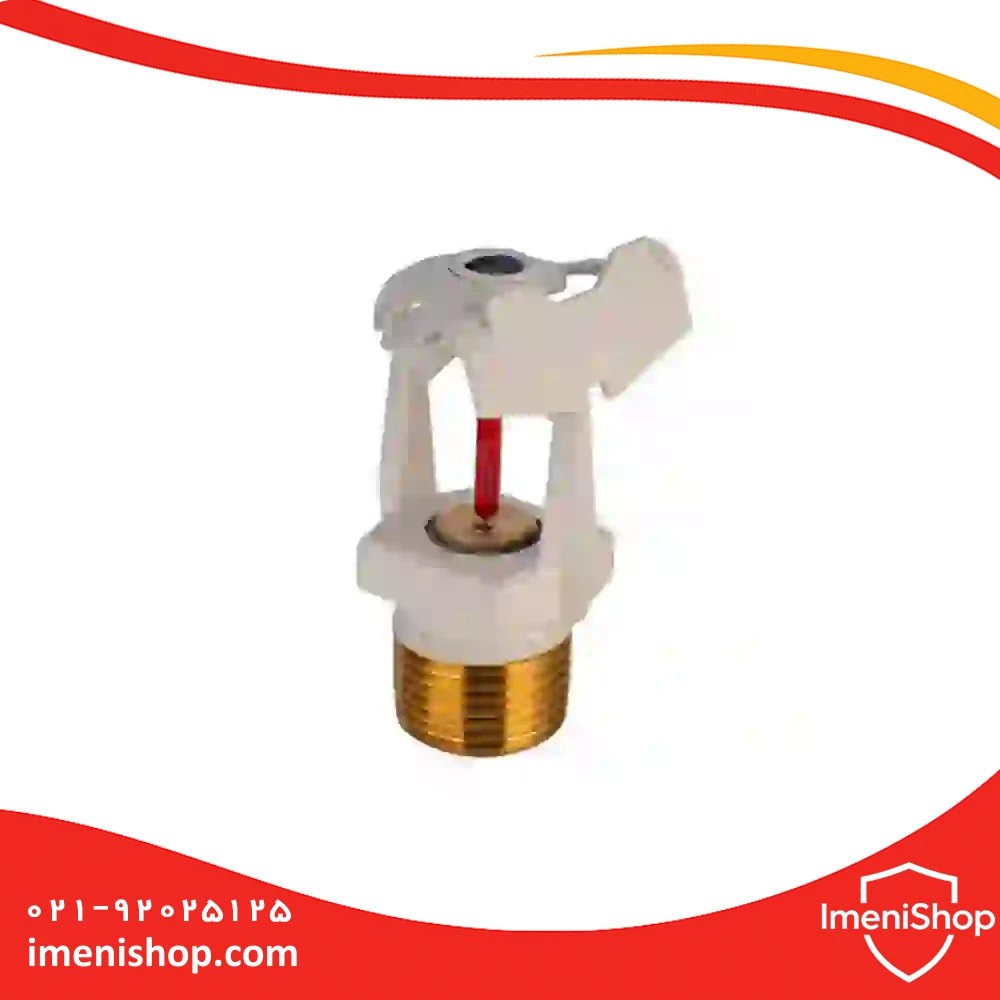

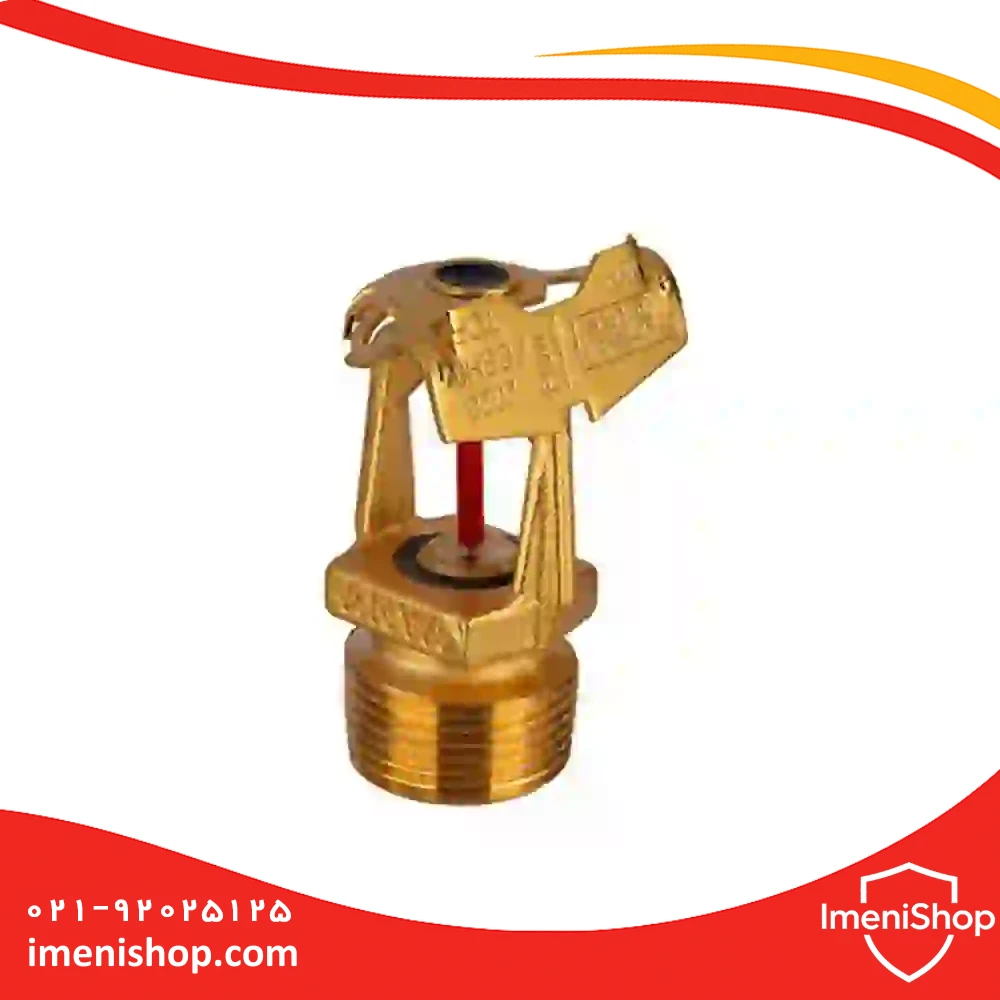

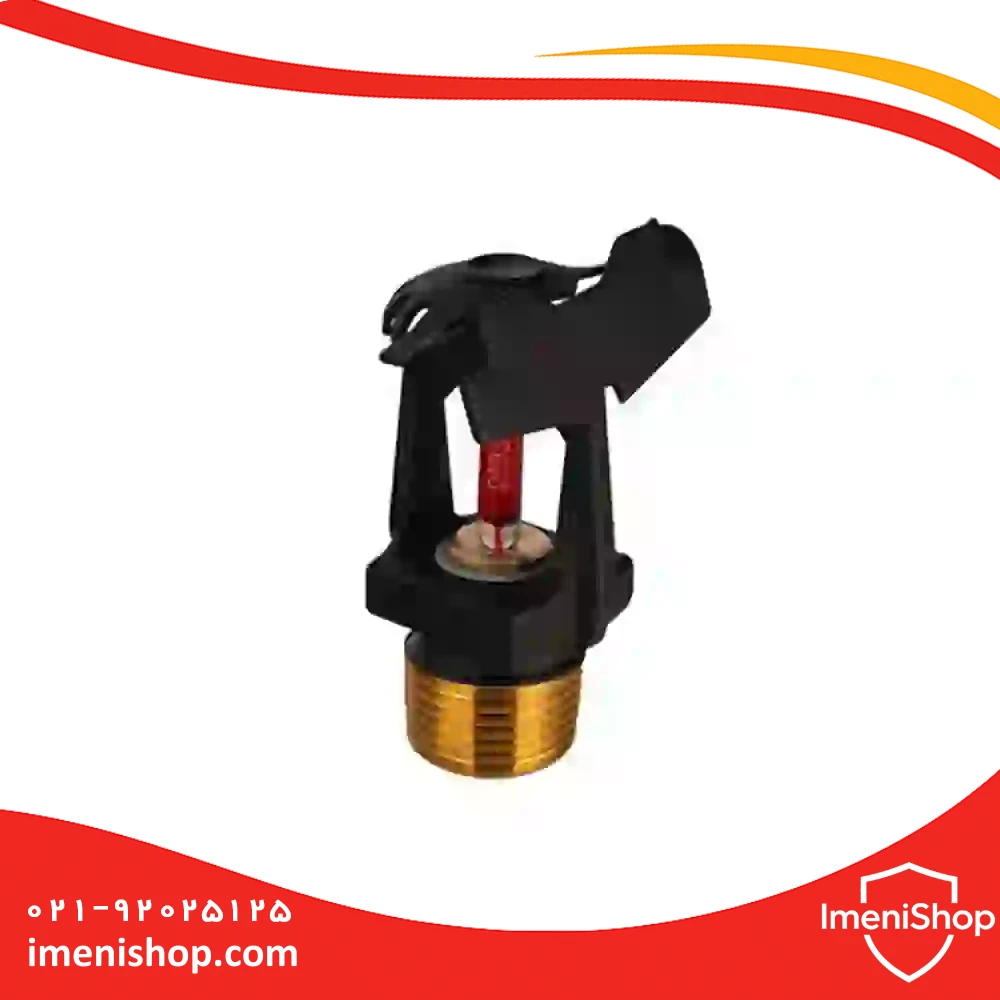

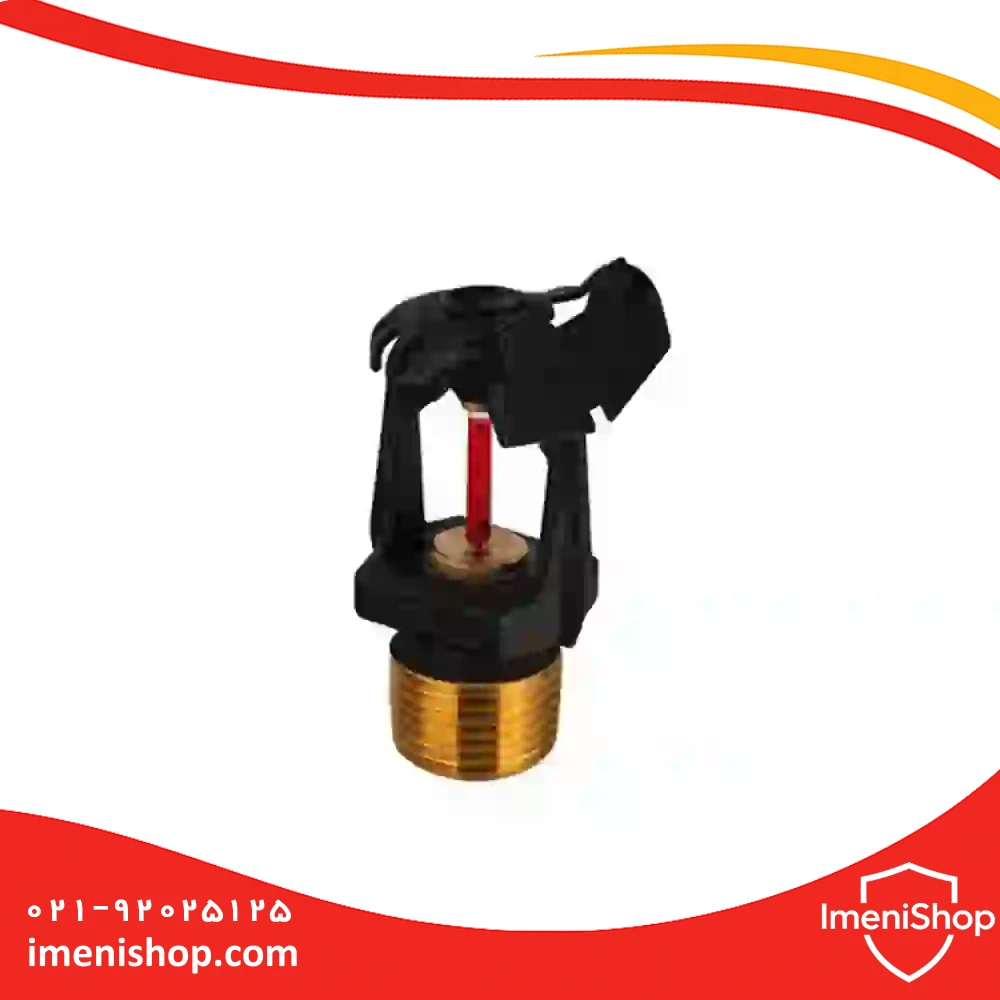

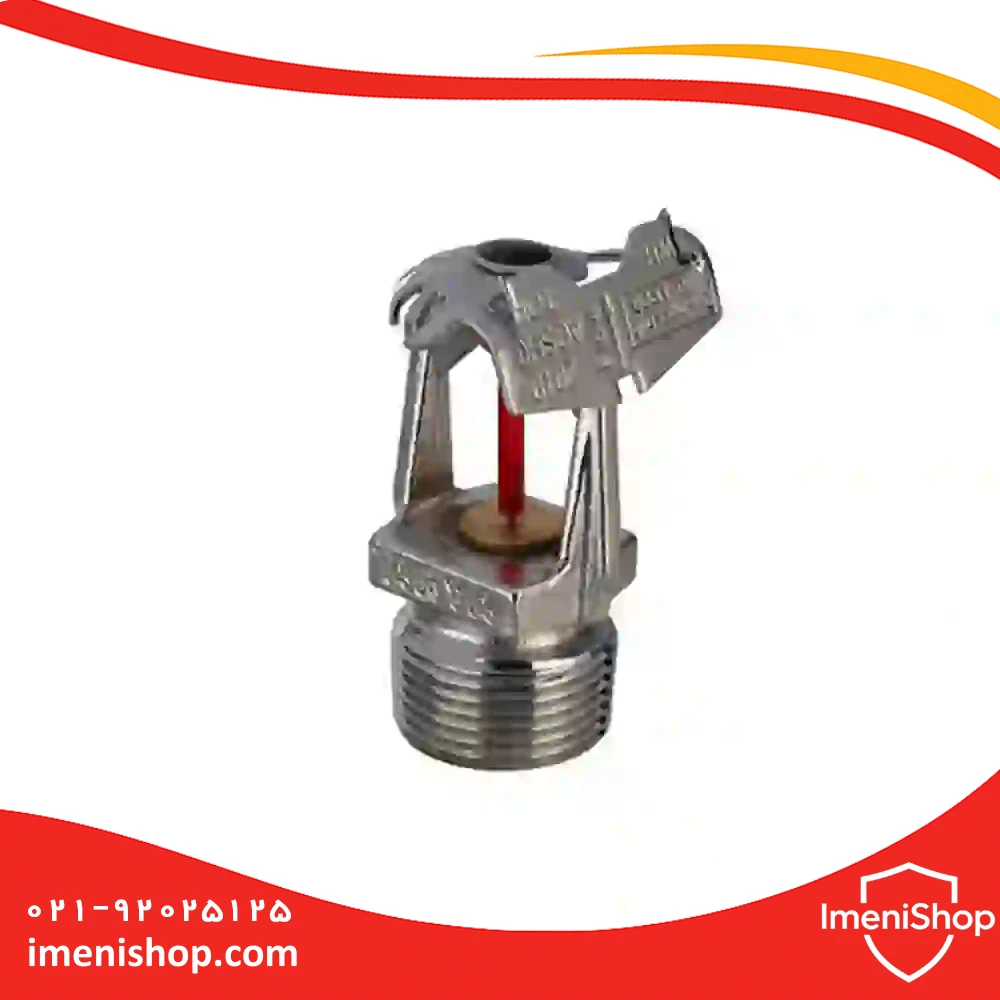

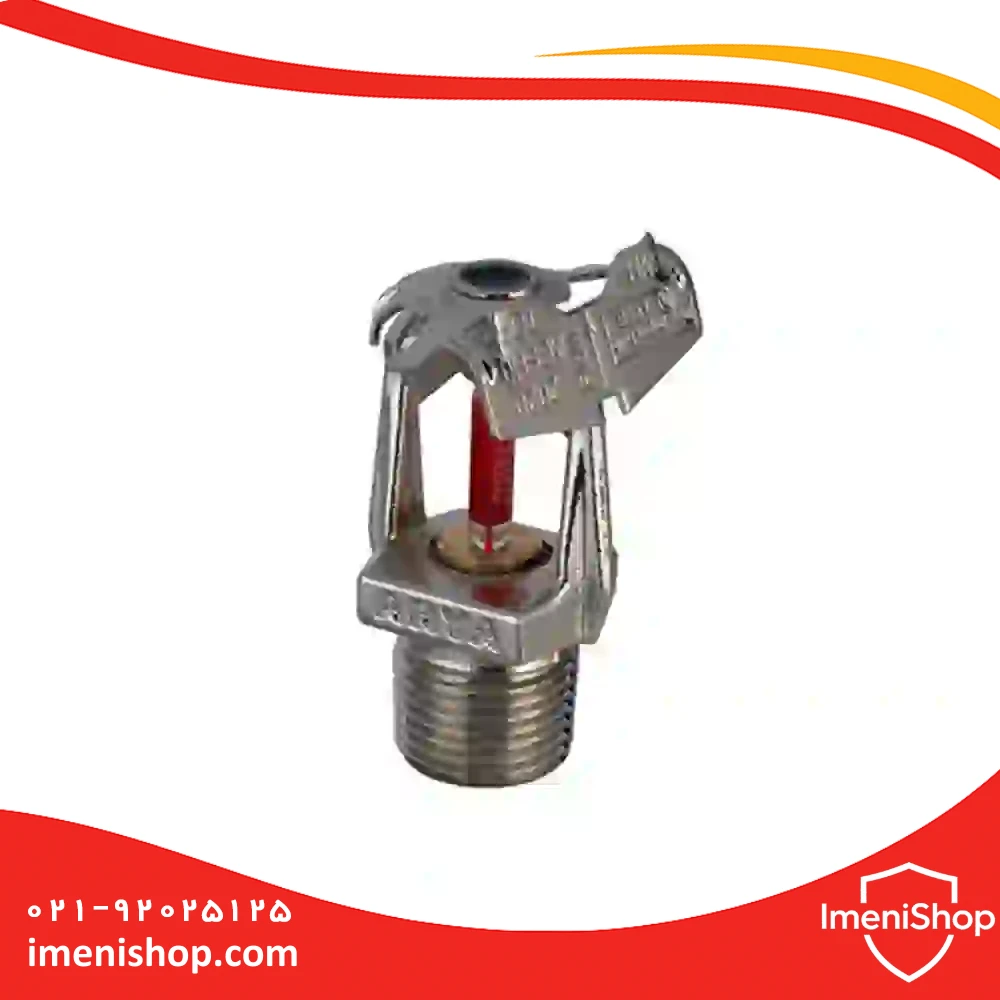

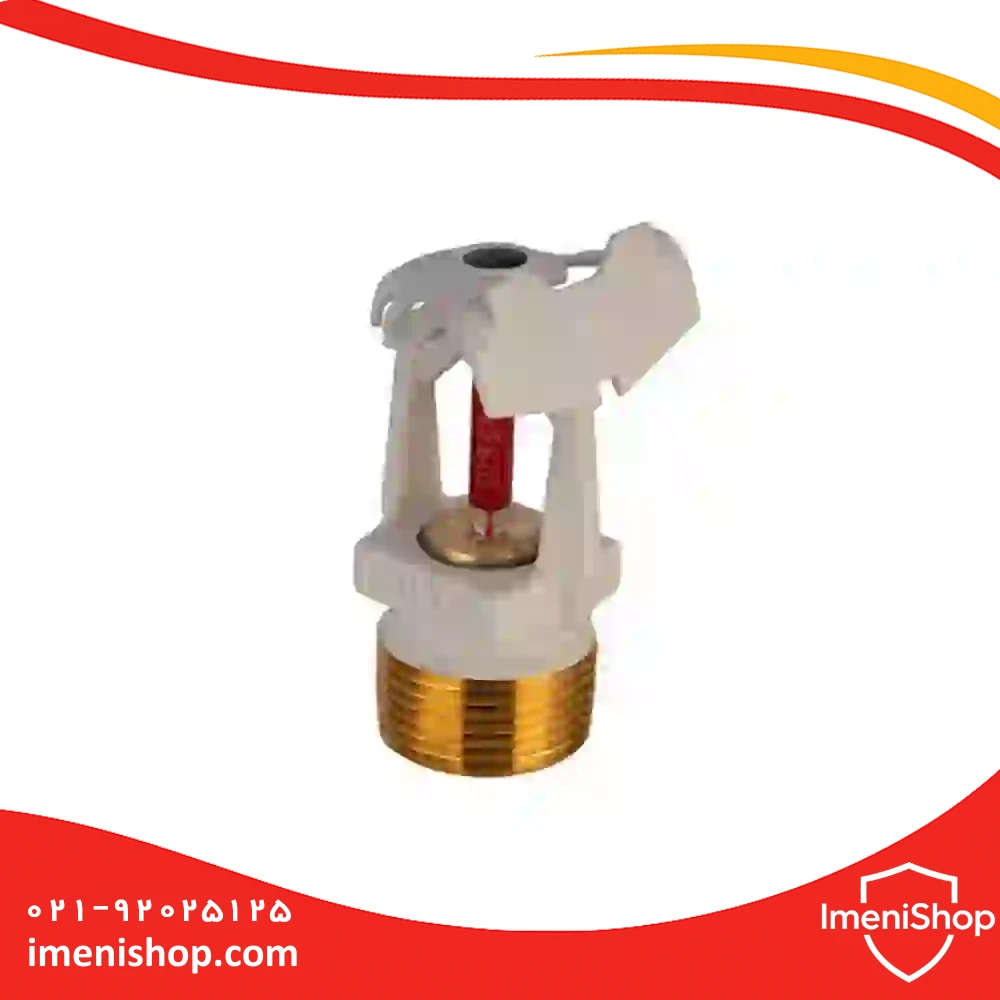

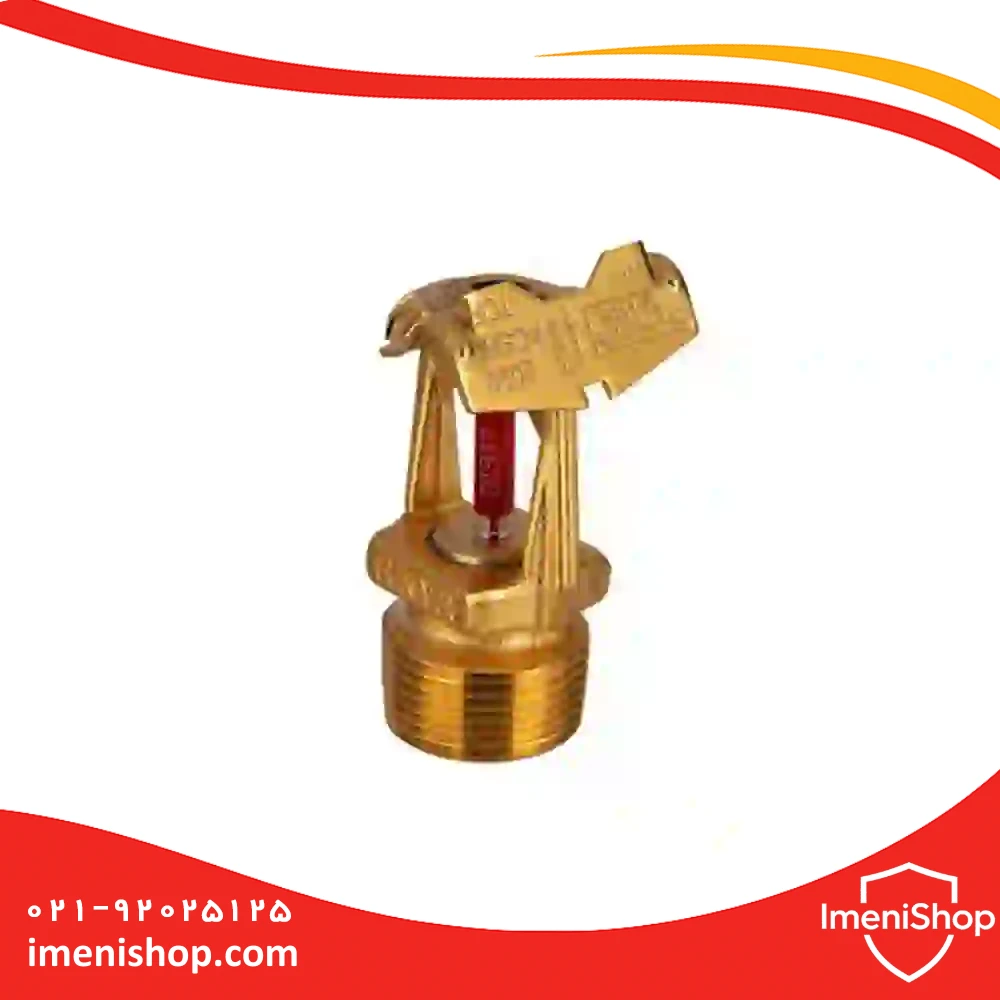

اسپرینکلر دیواری آریا کوپلینگ (واکنش سریع/استاندارد)

اسپرینکلر دیواری آریا کوپلینگ یکی از تجهیزات اتوماتیک سیستم اطفای حریق  است که برای نصب روی دیوار و حفاظت از فضاهایی طراحی شده که استفاده از اسپرینکلرهای معمولی پایین‌زن یا بالازن در آن‌ها محدودیت دارد. این اسپرینکلر با استفاده از حباب شیشه‌ای حساس به حرارت، در زمان رسیدن دمای محیط به محدوده عملکرد، به‌صورت خودکار فعال شده و آب را با الگوی پاشش مخصوص اسپرینکلر دیواری در محدوده تحت حفاظت توزیع می‌کند.

این محصول در دو نوع واکنش سریع (Quick Response) و واکنش استاندارد (Standard Response) قابل ارائه است و با توجه به طراحی سیستم، نوع کاربری ساختمان، ریسک حریق و الزامات پروژه انتخاب می‌شود.

اسپرینکلر دیواری آریا کوپلینگ چگونه کار می‌کند؟

اسپرینکلر دیواری آریا در حالت عادی بسته است و آب در پشت مکانیزم داخلی آن تحت فشار قرار دارد. زمانی که دمای اطراف اسپرینکلر به دمای عملکرد حباب شیشه‌ای برسد، حباب فعال شده و مسیر خروج آب باز می‌شود. پس از فعال شدن، آب از نازل خارج شده و با برخورد به دفلکتور (Deflector) به شکل مشخصی در محیط توزیع می‌شود. در مدل دیواری، طراحی دفلکتور باعث ایجاد الگوی پاشش مناسب برای نصب جانبی می‌شود.

نکته مهم این است که اسپرینکلر معمولاً به‌صورت موضعی و در پاسخ به افزایش حرارت ناشی از حریق فعال می‌شود؛ بنابراین فعال شدن آن با عملکرد سیستم اعلام حریق یکسان نیست و نباید این دو تجهیز را جایگزین یکدیگر در نظر گرفت.

انواع اسپرینکلر دیواری آریا کوپلینگ

اسپرینکلر دیواری واکنش سریع

مدل Quick Response برای پروژه‌هایی که استفاده از اسپرینکلر با حساسیت حرارتی بالاتر مورد نیاز است، کاربرد دارد. در اطلاعات منتشرشده برای این محصول، مقدار RTI حدود 25 برای مدل واکنش سریع ذکر شده است.

اسپرینکلر دیواری واکنش استاندارد

مدل Standard Response حساسیت حرارتی متفاوتی دارد و برای کاربری‌هایی که طراحی سیستم بر اساس این نوع اسپرینکلر انجام شده است مورد استفاده قرار می‌گیرد. مقدار RTI حدود 87 برای مدل واکنش استاندارد در مشخصات منتشرشده ذکر شده است.

انتخاب بین واکنش سریع و واکنش استاندارد نباید صرفاً بر اساس قیمت انجام شود؛ نوع کاربری، طبقه‌بندی خطر، طراحی شبکه و الزامات پروژه در این انتخاب مؤثر هستند.

مشخصات فنی اسپرینکلر دیواری آریا کوپلینگ

مقادیر K-Factor، سایز رزوه، دمای عملکرد و نوع پوشش می‌توانند بر اساس مدل انتخابی متفاوت باشند؛ بنابراین هنگام سفارش باید مشخصات دقیق مدل مورد نیاز پروژه اعلام شود.

استانداردها و تأییدیه‌ها

برای اسپرینکلر دیواری آریا کوپلینگ، منابع تجاری مشخصات و الزامات تولید را مطابق استانداردهای زیر اعلام کرده‌اند:

• NFPA 13 – استاندارد نصب سیستم‌های اسپرینکلر
• UL 199 – الزامات مربوط به اسپرینکلرهای اتوماتیک
• DIN EN 12259 – الزامات مربوط به اجزای سیستم‌های اسپرینکلر

توجه: تأییدیه یا استاندارد باید برای مدل و مشخصات دقیق محصول بررسی شود و صرفاً وجود نام برند به معنی یکسان بودن تأییدیه تمام مدل‌های محصول نیست.

مزایای اسپرینکلر دیواری آریا کوپلینگ

• طراحی اختصاصی برای نصب جانبی روی دیوار
• مناسب برای فضاهای باریک و دارای محدودیت نصب سقفی
• امکان انتخاب بین واکنش سریع و واکنش استاندارد
• ارائه در چند سایز رزوه
• امکان انتخاب K-Factor متناسب با طراحی سیستم
• تنوع دمای عملکرد با توجه به نوع حباب
• مقاومت مناسب در برابر فشار کاری
• تنوع پوشش ظاهری برای هماهنگی بیشتر با محیط
• تولید داخلی و دسترسی مناسب‌تر به محصول و خدمات تأمین
• امکان استفاده در پروژه‌های مختلف ساختمانی و صنعتی
• وجود مدل‌های ثبت‌شده در فهرست تجهیزات مورد تأیید آتش‌نشانی تهران

تفاوت اسپرینکلر دیواری با اسپرینکلر پایین‌زن و بالازن

تفاوت اصلی این محصولات در نحوه نصب و الگوی توزیع آب است.اسپرینکلر پایین‌زن معمولاً از سقف آویزان شده و آب را به سمت پایین توزیع می‌کند، در حالی که اسپرینکلر بالازن در وضعیت بالایی نصب شده و برای شرایط خاص طراحی سیستم مورد استفاده قرار می‌گیرد. در مقابل، اسپرینکلر دیواری آریا کوپلینگ روی دیوار نصب شده و دفلکتور آن برای ایجاد الگوی پاشش مناسب در امتداد فضای تحت حفاظت طراحی شده است. به همین دلیل در راهروها، راه‌پله‌ها و فضاهایی که نصب اسپرینکلر سقفی دشوار است، می‌تواند مورد استفاده قرار گیرد.

نکات مهم هنگام خرید اسپرینکلر دیواری آریا کوپلینگ

پیش از خرید، تنها توجه به عنوان «اسپرینکلر دیواری» کافی نیست. مشخصات زیر باید با طراحی سیستم تطبیق داده شود:

• نوع واکنش مورد نیاز؛ سریع یا استاندارد
• دمای عملکرد حباب
• سایز رزوه
• K-Factor
• نوع پوشش و رنگ
• فشار کاری شبکه
• شرایط محیط نصب
• سطح و محدوده پوشش مورد نیاز
• الزامات طراحی پروژه و آتش‌نشانی
• اصالت کالا و مشخصات درج‌شده روی محصول
• تطابق مدل انتخابی با نقشه و محاسبات هیدرولیکی سیستم

در پروژه‌های ساختمانی، انتخاب تعداد و محل نصب اسپرینکلر نباید صرفاً بر اساس فاصله چشمی یا تجربه اجرایی انجام شود و باید مطابق طراحی مهندسی و ضوابط مربوط به سیستم اسپرینکلر باشد.

نکات ایمنی و نصب

برای حفظ عملکرد صحیح اسپرینکلر، رعایت نکات زیر ضروری است:

• نصب باید توسط افراد متخصص و مطابق نقشه سیستم اطفای حریق انجام شود.
• حباب شیشه‌ای اسپرینکلر نباید ضربه بخورد یا تحت فشار مکانیکی قرار گیرد.
• رنگ‌آمیزی، پوشاندن یا تغییر دادن اجزای اسپرینکلر می‌تواند عملکرد آن را مختل کند.
• اسپرینکلر نباید توسط تجهیزات، دکوراسیون یا سازه‌های اطراف مسدود شود.
• نوع و دمای حباب باید متناسب با شرایط محیط انتخاب شود.
• فشار شبکه باید در محدوده مجاز محصول و طراحی سیستم قرار داشته باشد.
• پس از نصب، وضعیت اسپرینکلرها باید در برنامه بازرسی و نگهداری سیستم قرار گیرد.
• در صورت آسیب‌دیدگی حباب یا بدنه، اسپرینکلر باید با مدل مناسب جایگزین شود.
• انتخاب واکنش سریع یا استاندارد باید مطابق طراحی و ضوابط پروژه باشد.

اسپرینکلر دیواری آریا کوپلینگ را از کجا بخریم؟

هنگام خرید اسپرینکلر دیواری آریا کوپلینگ بهتر است علاوه بر قیمت، مشخصات فنی دقیق، نوع واکنش، دمای عملکرد، K-Factor، سایز رزوه و تطابق محصول با نیاز پروژه را بررسی کنید.

برای خرید تعداد بالا یا تأمین تجهیزات یک پروژه، ارائه مشخصات طراحی می‌تواند به انتخاب مدل مناسب کمک کند؛ زیرا اسپرینکلر دیواری در چند پیکربندی مختلف تولید و عرضه می‌شود.برای دریافت مشاوره پیش از خرید با کارشناسان ایمنی شاپ تماس بگیرید.
