سیلندر گاز FM200

در سیستم اطفای حریق FM200، تنها چند ثانیه برای مهار آتش فرصت وجود دارد. اگر سیلندر نتواند عامل اطفای حریق را در زمان و مقدار موردنیاز تخلیه کند، آتش گسترش یافته و خسارت می‌تواند به ‌مراتب بیشتر از هزینه کل سیستم اطفای حریق باشد. به همین دلیل، شناخت ویژگی‌ها، استانداردها و معیارهای انتخاب سیلندر گاز FM200 اهمیت زیادی دارد. اگر قصد خرید سیلندر FM200 را دارید، قبل از انتخاب بهتر است ظرفیت مناسب، فشار کاری، استانداردها و برند سازنده را بررسی کنید. در ادامه این مقاله تمام این موارد را به‌صورت کامل بررسی کرده‌ایم.

✨✨ از تمامی تجهیزات مورد نیاز اطفا حریق در این صفحه دیدن کنید : سیستم اطفا حریق🔥🚨

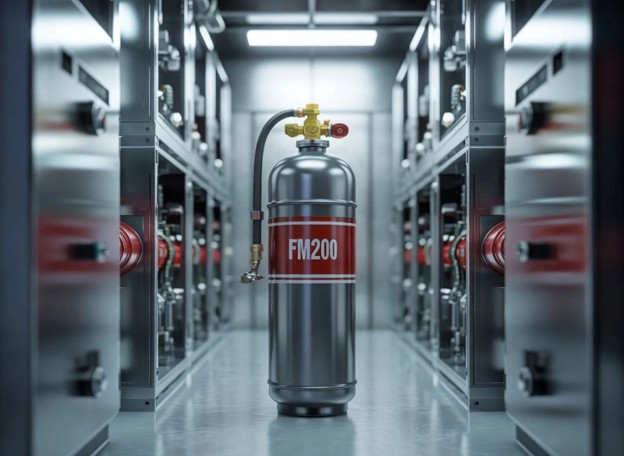

سیلندر گاز FM200 چیست و چگونه در کمتر از ۱۰ ثانیه آتش را مهار می‌کند؟

سیلندر گاز FM200 یک مخزن تحت ‌فشار است که برای ذخیره‌ سازی هپتافلوئوروپروپان (HFC-227ea) به‌عنوان عامل اطفا حریق طراحی شده است. این گاز که با نام تجاری FM200 نیز شناخته می‌شود، یک عامل پاک، بی ‌رنگ و بی ‌بواست که به ‌صورت مایع داخل سیلندر ذخیره شده و هنگام آتش‌سوزی به‌ سرعت به‌ صورت گاز تخلیه می‌شود. ویژگی بارز سیلندرهای FM200 این است که گاز به ‌صورت مایع و تحت فشار نسبتاً کم (در مقایسه با گازهای بی‌اثر) نگهداری می‌شود. این امر باعث می‌شود که سیلندرها فضای کمتری اشغال کرده و در نتیجه در فضا و هزینه صرفه‌جویی شود. گاز FM200 با استفاده از نیتروژن خشک تحت فشار قرار می‌گیرد تا خواص تخلیه آن بهبود یابد. برای مثال در یک دیتاسنتر به ‌دلیل اتصال کوتاه، حریق در یکی از رک‌ها ایجاد می‌شود. در این شرایط پنل اعلام حریق پس از تأیید آتش، فرمان تخلیه را صادر می‌کند و مطابق استاندارد NFPA 2001، عامل اطفا معمولاً در کمتر از ۱۰ ثانیه در فضای حفاظت ‌شده تخلیه می‌شود.

اجزای سیلندر FM200

• بدنه سیلندر فولادی: از فولاد آلیاژی بدون درز ساخته می‌شود و بسته به طراحی سازنده معمولاً برای فشارهای کاری ۲۵ یا ۴۲ بار تولید می‌شود. هنگام انتخاب یا تعویض سیلندر، فشار کاری باید با مشخصات طراحی سیستم و دستورالعمل سازنده مطابقت داشته باشد.
• شیر مخزن: قطعه کنترل اصلی که مسئول آزادسازی عامل اطفای حریق است. این شیر از فعال‌سازی دستی و همچنین فعال ‌سازی خودکار برقی یا پنوماتیکی از طریق شیر برقی پشتیبانی می‌کند.
• دیسک ترکیدگی (Rupture Disc): ترکیدن دیسک همیشه نشانه خرابی سیلندر نیست، اما در واقع این قطعه یک مکانیزم ایمنی محسوب می‌شود. اگر دمای محیط به‌طور غیرعادی افزایش پیدا کند، دیسک قبل از انفجار بدنه باز شده و فشار را تخلیه می‌کند.
• گیج فشار: برای بازرسی‌های دوره‌ای به‌منظور نظارت بر سطح فشار داخلی سیلندر استفاده می‌شود. فشار استاندارد سیلندرهای FM200 معمولاً ۲۴.۸ بار (۳۶۰ psi) در دمای ۲۱ درجه سانتی‌گراد است.
• سیستم تقویت نیتروژن: سیلندرها با نیتروژن خشک تحت ‍فشار قرار می‌گیرند تا تخلیه یکنواخت و سریع عامل را تضمین کرده و راندمان کلی سیستم را بهبود بخشند.

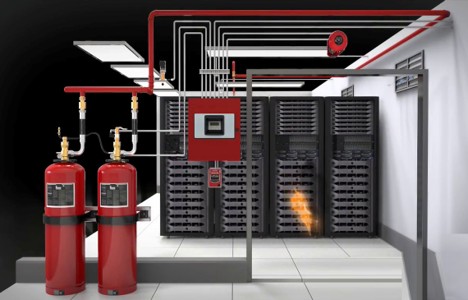

سیلندر گاز FM200 چگونه عمل می‌کند؟

سیلندر FM200 محل ذخیره عامل اطفای حریق است و وظیفه دارد در زمان وقوع آتش، مقدار مشخصی از گاز را با فشار مناسب وارد شبکه توزیع کند.

1. پس از تشخیص دود یا حرارت توسط آشکارسازها و تأیید حریق از سوی پنل کنترل، فرمان تخلیه صادر شده و شیر سیلندر به‌صورت برقی یا پنوماتیکی فعال می‌شود.
2. در نتیجه، عامل FM200 که به‌صورت مایع تحت فشار داخل سیلندر نگهداری می‌شود، وارد شبکه لوله‌کشی سیستم خواهد شد.
3. از این مرحله به بعد، عامل اطفایی از طریق لوله‌های طراحی‌شده به‌سمت نازل‌ها هدایت می‌شود تا مطابق محاسبات مهندسی در فضای تحت حفاظت توزیع شود.

بنابراین، سیلندر وظیفه ذخیره‌سازی، حفظ فشار و تأمین عامل اطفایی را بر عهده دارد و عملکرد صحیح آن، پیش‌نیاز عملکرد کل سیستم اطفای حریق محسوب می‌شود.

اصول طراحی و استانداردهای مرتبط

انتخاب سیلندر FM200 تنها بر اساس ظرفیت مخزن انجام نمی‌شود، بلکه باید با طراحی کل سیستم اطفای حریق هماهنگ باشد. در طراحی، عواملی مانند مقدار عامل اطفایی، فشار کاری، تعداد سیلندرها، شبکه لوله‌کشی و شرایط فضای تحت‌حفاظت مطابق استانداردNFPA 2001  محاسبه می‌شوند تا غلظت موردنیاز عامل اطفایی در زمان مقرر تأمین شود.از نظر کیفیت و ایمنی نیز سیلندر باید مطابق استانداردهای ساخت و آزمون تولید شده باشد. وجود گواهینامه‌هایی مانندUL  وFM  نشان‌دهنده این است که سیلندر الزامات مربوط به مقاومت مکانیکی، عملکرد شیر، آزمون‌های فشار و ایمنی را پشت سر گذاشته است. همچنین استانداردISO 14520  و استاندارد ملی ایران ۱۸۷۵۳ نیز از مراجع مهم طراحی و اجرای سیستم‌های اطفای حریق با عامل پاک محسوب می‌شوند. انتخاب نادرست سیلندر یا تغییر مشخصات آن بدون انجام محاسبات مهندسی می‌تواند باعث شود غلظت مورد نیاز گاز در زمان حریق تأمین نشده و عملکرد سیستم با اختلال مواجه شود.

کاربردهای سیلندر  گاز FM200

سیلندر FM200 در سیستم‌های اطفای حریق گازی به‌ عنوان مخزن ذخیره عامل اطفایی استفاده شده و در محیط‌ هایی به‌کار می‌رود که خاموش کردن سریع آتش بدون آسیب به تجهیزات اهمیت زیادی دارد. از مهم‌ترین کاربردهای آن می‌توان به اتاق‌های سرور، مراکز داده، اتاق‌های برق، مراکز مخابراتی، اتاق‌های کنترل، بانک‌ها، موزه‌ها، آرشیو اسناد، آزمایشگاه‌ها و برخی فضاهای صنعتی اشاره کرد.انتخاب ظرفیت و تعداد سیلندر در این پروژه‌ها بر اساس حجم فضای تحت حفاظت، غلظت طراحی، فشار کاری و محاسبات مهندسی انجام می‌شود. به همین دلیل، سیلندر در هر پروژه نقش منبع تأمین عامل اطفایی را بر عهده دارد و باید با طراحی کل سیستم کاملاً هماهنگ باشد.

سیلندر گاز FM200 در مقایسه با سایر سیستم‌های اطفای حریق گازی

اگرچه سیلندر FM200 یکی از رایج‌ترین تجهیزات مورد استفاده در سیستم‌های اطفای حریق با عامل پاک است، اما تنها گزینه موجود در بازار نیست. انتخاب میان این سیستم‌ها به عواملی مانند نوع فضای تحت حفاظت، حضور یا عدم حضور افراد، الزامات زیست‌محیطی، بودجه پروژه و استانداردهای موردنیاز بستگی دارد.

Novec 1230	Inergen (IG)	CO₂	FM200	ویژگی
بسیار سریع	سریع	سریع	بسیار سریع	سرعت اطفا
ندارد	ندارد	ندارد	ندارد	باقیمانده پس از تخلیه
بله	بله	خیر	بله (در غلظت طراحی)	مناسب برای حضور افراد
کم	زیاد	متوسط	کم	فضای موردنیاز برای سیلندر
ندارد	ندارد	ندارد	ندارد	تأثیر بر تجهیزات الکترونیکی
GWP بسیار پایین	بدون گازهای  HFC	بدون  HFC	GWP نسبتاً بالا	ملاحظات زیست‌محیطی

اگر محدودیت فضا وجود داشته باشد و سرعت اطفا اهمیت داشته باشد، FM200 همچنان یکی از گزینه‌های پرکاربرد است. با این حال، در پروژه‌هایی که کاهش اثرات زیست‌محیطی یا الزامات خاص طراحی در اولویت قرار دارد، ممکن است Novec 1230 یا Inergen انتخاب مناسب‌تری باشند. در مقابل، سیستم‌های اطفا حریق CO₂ معمولاً برای فضاهای بدون حضور افراد استفاده می‌شوند، زیرا کاهش غلظت اکسیژن می‌تواند برای انسان خطرناک باشد.

فرآیندهای نگهداری و تست دوره‌ای سیلندر گازی FM200

نگهداری و تست دوره‌ای سیلندرهای FM200 نقشی حیاتی در تضمین عملکرد صحیح سیستم در زمان وقوع حریق ایفا می‌کند.

تست هیدرواستاتیک

تست هیدرواستاتیک مهم‌ترین آزمون دوره‌ای برای سیلندرهای تحت فشار است. در این تست:

• سیلندر از گاز خالی شده و با آب تحت‌فشار استاندارد پر می‌شود.
• تغییرات حجم سیلندر اندازه‌گیری می‌شود تا از عدم وجود ترک، نشتی یا تغییر شکل دائمی اطمینان حاصل شود.
• فشار آزمون مطابق دستورالعمل سازنده و استاندارد ساخت سیلندر تعیین شده و ممکن است در برندهای مختلف متفاوت باشد.
• بسته به الزامات سازنده، استانداردهای ملی و مقررات کشور محل نصب این تست معمولاً هر ۵ یا ۱۰ سال یکبار (بسته به استاندارد و مقررات محلی) باید انجام شود.

انجام تست هیدرواستاتیک یا شارژ مجدد سیلندر باید فقط توسط مراکز مجاز و دارای تجهیزات استاندارد انجام شود. هرگونه تعمیر یا دستکاری غیرمجاز می‌تواند عملکرد سیستم را در زمان حریق مختل کرده و ایمنی افراد را به خطر بیندازد.

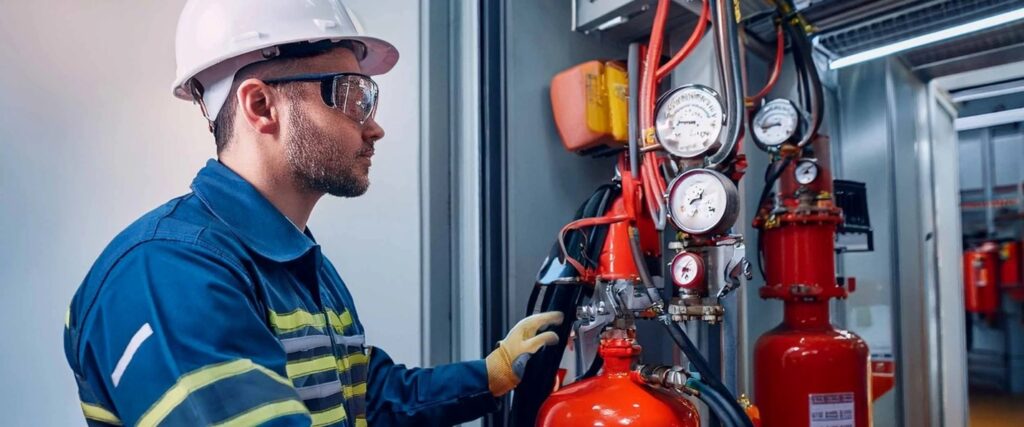

بازرسی دوره‌ای

علاوه‌بر تست هیدرواستاتیک، بازرسی‌های دوره‌ای منظم شامل موارد زیر است:

• بررسی فشار گیج: اطمینان از فشار سیلندر در محدوده استاندارد (۲۴.۸ بار در ۲۱°C)
• بازرسی چشمی: بررسی بدنه سیلندر از نظر خوردگی، فرورفتگی، آسیب‌های فیزیکی یا هرگونه نشانه‌ای از نشتی
• تست نشتی: بررسی اتصالات و شیرها برای اطمینان از عدم وجود نشتی گاز
• بررسی شیرها و دیسک ترکیدگی: اطمینان از عملکرد صحیح قطعات ایمنی

شارژ مجدد

پس از هر تخلیه (چه واقعی و چه آزمایشی)، سیلندر باید مجدداً شارژ شود. فرآیند شارژ مجدد شامل موارد زیر است:

1. تخلیه کامل گاز باقیمانده
2. انجام تست‌های لازم (هیدرواستاتیک در صورت لزوم)
3. توزین دقیق گاز FM200 بر اساس نیاز طراحی
4. تحت‌فشار قرار دادن با نیتروژن خشک تا فشار استاندارد
5. تست نهایی نشتی و فشار

در بسیاری از پروژه‌ها مشاهده می‌شود که فشار گیج سیلندر طی سال‌ها به‌تدریج کاهش پیدا می‌کند. این افت فشار همیشه به‌معنای نشتی نیست و ممکن است ناشی از تغییرات دمای محیط باشد؛ با این حال هرگونه کاهش خارج از محدوده مجاز باید توسط شرکت سرویس‌کننده بررسی شود.

راهنمای خرید سیلندر گاز FM200؛ قبل از خرید به این نکات توجه کنید

هنگام خرید سیلندر FM200 تنها به ظرفیت یا قیمت توجه نکنید. مهم‌ترین معیار، هماهنگی سیلندر با طراحی سیستم است. پیش از خرید بهتر است موارد زیر بررسی شود:

• ظرفیت سیلندر متناسب با محاسبات طراحی پروژه باشد.
• فشار کاری سیلندر با مشخصات سیستم مطابقت داشته باشد.
• محصول دارای تأییدیه‌های معتبر مانند UL یا FM باشد.
• تاریخ تولید، وضعیت تست هیدرواستاتیک و سلامت بدنه بررسی شود.
• امکان شارژ مجدد، تأمین قطعات یدکی و خدمات پس از فروش وجود داشته باشد.

چک لیست خرید سیلندر FM200

حتی اگر سیلندر FM200 از یک برند معتبر تهیه شود، بهتر است پیش از تحویل یا نصب، چند مورد مهم بررسی شود تا از مطابقت آن با مشخصات پروژه و آمادگی سیستم اطمینان حاصل شود.

• گیج فشار: عقربه گیج باید در محدوده فشار استاندارد قرار داشته باشد و نشانه‌ای از افت فشار غیرعادی مشاهده نشود.
• پلاک مشخصات: اطلاعاتی مانند نام سازنده، شماره سریال، ظرفیت سیلندر، فشار کاری، تاریخ تولید و سایر مشخصات فنی باید خوانا و با مدارک محصول مطابقت داشته باشد.
• تاریخ تست هیدرواستاتیک: در صورت نیاز، تاریخ آخرین آزمون هیدرواستاتیک را بررسی کنید تا سیلندر از نظر الزامات دوره‌ای معتبر باشد.
• وضعیت ظاهری بدنه و شیر سیلندر: بدنه باید فاقد خوردگی، ترک، فرورفتگی یا هرگونه آسیب فیزیکی باشد و شیر سیلندر نیز نشانه‌ای از نشتی یا آسیب نداشته باشد.
• مدارک و تأییدیه‌های محصول: در صورت الزام پروژه، وجود گواهی‌هایی مانند UL Listed، FM Approved یا سایر مدارک فنی و استانداردهای موردنیاز را بررسی و از اصالت محصول مطمئن شوید.

انجام بررسی‌های اولیه جایگزین طراحی مهندسی، نصب اصولی یا بازرسی‌های تخصصی نیست، اما می‌تواند از انتخاب یا تحویل تجهیزات نامتناسب با نیاز پروژه جلوگیری کند.

اشتباهات رایج هنگام خرید سیلندر  FM200

خرید سیلندر FM200 فقط به ظرفیت یا قیمت آن محدود نمی‌شود. برخی اشتباهات رایج می‌تواند عملکرد سیستم را تحت تأثیر قرار دهد یا هزینه‌های نگهداری را افزایش دهد.

• انتخاب ظرفیت بر اساس متراژ: ظرفیت سیلندر باید بر اساس محاسبات مهندسی و مشخصات پروژه تعیین شود، نه فقط متراژ فضا.
• بی‌توجهی به فشار کاری:  فشار کاری سیلندر باید با مشخصات طراحی سیستم مطابقت داشته باشد.
• نادیده گرفتن استانداردها: وجود تأییدیه‌هایی مانند UL Listed و FM Approved نشان‌دهنده انطباق محصول با الزامات ایمنی است.
• توجه صرف به قیمت: خدمات پس از فروش، امکان شارژ مجدد و تأمین قطعات یدکی نیز در انتخاب سیلندر اهمیت دارند.
• خرید سیلندر دست دوم بدون بررسی: پیش از خرید، سلامت بدنه، نتایج تست هیدرواستاتیک و سوابق فنی سیلندر باید بررسی شود.

عوامل مؤثر بر قیمت سیلندر FM200

از آنجا که سیلندرهای FM200 در ظرفیت‌ها، فشارهای کاری و برندهای مختلف تولید می‌شوند، معمولاً قیمت ثابتی برای آن‌ها وجود ندارد. قیمت سیلندر گازی FM200 به عواملی مانند ظرفیت سیلندر، برند سازنده، استانداردها و تأییدیه‌ها، نوع شیر سیلندر، فشار کاری، تجهیزات جانبی و نوسانات نرخ ارز بستگی دارد. همچنین در برخی پروژه‌ها، هزینه شارژ اولیه، حمل‌ونقل، نصب و راه‌اندازی نیز به قیمت نهایی اضافه می‌شود.

برندهای معتبر تولیدکننده سیلندر گاز FM200

در سطح جهانی، برندهای متعددی به تولید سیلندرهای FM200 با کیفیت بالا مشغول هستند. اگر پروژه شما نیازمند تأییدیه FM و UL باشد، معمولاً Kidde،Ansul  و BETTATIو  Fike انتخاب‌های مطمئن‌تری هستند. در پروژه‌هایی که استانداردهای اروپایی ملاک قرار دارند، برندهایی مانند Minimax وBETTATI   وSIEX نیز گزینه‌های مناسبی محسوب می‌شوند. در نهایت انتخاب برند باید بر اساس طراحی سیستم، خدمات پس از فروش و موجود بودن قطعات یدکی انجام شود، نه صرفاً کشور سازنده.

ایمنی و ملاحظات زیست‌محیطی

FM200 در غلظت طراحی‌شده برای فضاهای دارای حضور افراد ایمن محسوب می‌شود و برخلاف CO₂ باعث کاهش غلظت اکسیژن نمی‌شود. البته تماس مستقیم گاز مایع با پوست می‌تواند سرمازدگی ایجاد کند. همچنین در دماهای بسیار بالا امکان تولید گاز هیدروژن فلوراید (HF) وجود دارد. به‌علاوه، این عامل اطفا پتانسیل تخریب لایه اوزون ندارد، اما نسبت به برخی عوامل پاک جدید، پتانسیل گرمایش جهانی بالاتری دارد.

کلام آخر: سیلندر FM200 مناسب، ضامن عملکرد مطمئن سیستم اطفای حریق

سیلندر گازی FM200  قلب سیستم‌های اطفای حریق گازی بوده و نقشی حیاتی در حفاظت از دارایی‌های باارزش در مراکز داده، موزه‌ها، اتاق‌های سرور، تأسیسات مخابراتی و سایر محیط‌های حساس دارد. این سیلندرها با رعایت استانداردهای سختگیرانه (NFPA 2001، ISO 14520، UL و FM) و فرآیندهای نگهداری منظم (تست هیدرواستاتیک، بازرسی دوره‌ای و شارژ مجدد)، عملکردی مطمئن و قابل اعتماد ارائه می‌دهند.

انتخاب سیلندر FM200 نباید تنها بر اساس ظرفیت یا قیمت انجام شود. هماهنگی سیلندر با طراحی سیستم، فشار کاری، استانداردهای موردنیاز و خدمات پس از فروش، عواملی هستند که مستقیماً بر عملکرد سیستم در زمان حریق تأثیر می‌گذارند. اگر برای انتخاب ظرفیت مناسب، بررسی مشخصات فنی یا استعلام قیمت نیاز به راهنمایی دارید، کارشناسان ایمنی شاپ می‌توانند با بررسی مشخصات پروژه، مناسب‌ترین گزینه را به شما پیشنهاد دهند تا از خرید تجهیزات نامتناسب و هزینه‌های اضافی جلوگیری شود.

سؤالات متداول

1- از کجا بفهمم چه ظرفیتی از سیلندر FM200 نیاز دارم؟

ظرفیت سیلندر بر اساس محاسبات مهندسی تعیین می‌شود و نمی‌توان آن را صرفاً با توجه به متراژ فضا انتخاب کرد. عواملی مانند حجم فضای تحت حفاظت، نوع کاربری، ارتفاع سقف، غلظت طراحی گاز FM200، تعداد نازل‌ها و طول شبکه لوله‌کشی در انتخاب ظرفیت مناسب مؤثر هستند. به همین دلیل، ظرفیت نهایی باید توسط طراح سیستم و مطابق استاندارد NFPA 2001 محاسبه شود.

2- آیا سیلندرهایFM200  چینی ارزش خرید دارند؟

در بازار، سیلندرهای ساخت کشورهای مختلف از جمله چین وجود دارند. کیفیت این محصولات یکسان نیست و به تولیدکننده و رعایت استانداردهای ساخت بستگی دارد. اگر یک سیلندر دارای تأییدیه‌های معتبر بین‌المللی، مدارک فنی قابل استناد و خدمات پشتیبانی مناسب باشد، می‌تواند در پروژه‌های مجاز استفاده شود. در مقابل، استفاده از محصولات فاقد استاندارد یا با منشأ نامشخص، حتی اگر قیمت پایین‌تری داشته باشند، ممکن است عملکرد سیستم اطفای حریق را در زمان حادثه با مشکل مواجه کند.

3- هزینه شارژ سیلندر FM200 چقدر است؟

هزینه شارژ سیلندر FM200 به عواملی مانند ظرفیت سیلندر، مقدار گاز موردنیاز، وضعیت شیر و تجهیزات جانبی، انجام یا عدم نیاز به تست هیدرواستاتیک و تعرفه مرکز خدمات بستگی دارد.

4- آیا سیلندر FM200 پس از تخلیه قابل شارژ مجدد است؟

بله، پس از هر بار تخلیه، چه در اثر آتش‌سوزی واقعی و چه در تست‌های عملیاتی، سیلندر باید توسط مراکز مجاز بررسی، تست و مجدداً با مقدار مشخصی از گاز FM200 و نیتروژن خشک شارژ شود. انجام این فرآیند باید مطابق دستورالعمل سازنده و استانداردهای مربوطه باشد.

5- از کجا بفهمم سیلندر FM200 اصل است؟

سیلندرهای اصلی معمولاً دارای پلاک مشخصات، شماره سریال، اطلاعات سازنده، تاریخ تولید، فشار کاری، ظرفیت شارژ و تأییدیه‌های معتبر مانند UL یا FM (در صورت دریافت این گواهی‌ها) هستند. همچنین خرید از تأمین‌کنندگان معتبر و دریافت مدارک فنی و گواهی‌های محصول، احتمال تهیه تجهیزات غیراستاندارد را کاهش می‌دهد.

6- آیا خرید سیلندر FM200 استوک یا دست دوم توصیه می‌شود؟

خرید سیلندر دست دوم تنها در صورتی قابل قبول است که سابقه سرویس، نتایج تست هیدرواستاتیک، سلامت بدنه، عملکرد شیر و اصالت محصول به‌طور کامل تأیید شده باشد. در غیر این صورت، استفاده از سیلندرهای فاقد سوابق فنی معتبر می‌تواند ریسک عملکرد نامناسب سیستم در زمان حریق را افزایش دهد.
