شیر فشار شکن
شیر فشارشکن یکی از مهمترین تجهیزات کنترلی در سیستمهای آبرسانی، تأسیسات مکانیکی و شبکههای اطفای حریق است که وظیفه کاهش و تثبیت فشار سیال را بر عهده دارد. افزایش یا نوسان فشار میتواند باعث آسیب به لولهها، شیرآلات، اسپرینکلرها، هوزریلها و سایر تجهیزات شده و حتی ایمنی کل سیستم را به خطر بیندازد. به همین دلیل، انتخاب صحیح شیر فشارشکن متناسب با فشار کاری، دبی، نوع کاربری و استانداردهای فنی، نقش مهمی در افزایش عمر تجهیزات و عملکرد مطمئن سیستم دارد. در این راهنما با نحوه عملکرد، انواع، کاربردها، مشخصات فنی، عوامل مؤثر بر قیمت و نکات مهم خرید شیر فشارشکن آشنا خواهید شد.
شیر فشار شکن چیست؟
در اصطلاح مهندسی، این محصول که با نامهای شیر کاهش فشار یا شیر کنترل فشار نیز شناخته میشود، یک ولو کنترلی خودکار و استاتیک است. وظیفه اصلی این دستگاه، کاهش فشار ورودی و تثبیت فشار خروجی در مقدار تنظیمشده است. شیر فشار شکن وظیفه دارد بدون توجه به نوسانات شدید فشار در بخش ورودی و بدون الگوبرداری از تغییرات میزان دبی (جریان خروجی)، فشار خروجی سیستم را در محدوده امن و استاندارد حفظ کند.
تفاوت بزرگ یک شیر فشار شکن با شیرآلات قطع و وصل معمولی در عملکرد پویا و مداوم آن است. شیرهای معمولی یا کاملاً باز هستند یا بسته؛ اما یک شیر کاهش فشار بهطور مداوم میزان باز بودن مجرای داخلی خود را متناسب با فشار شبکه تغییر میدهد.
✨✨ برای مشاهده انواع اسپرینکلر کلیک کنید: اسپرینکلر
اجزای شیر فشارشکن
- بدنه و کلاهک: محفظه اصلی نگهدارنده سیال که معمولاً از برنج یا چدن مقاوم ساخته شده و دارای فلش جهت نمای جریان است.
- دیافراگم: غشای پلیمری یا لاستیکی تقویتشده که فشار خروجی را حس کرده و نیرو را به فنر منتقل میکند.
- فنر تنظیم: عنصر مکانیکی اصلی که تعیینکننده فشار خروجی هدف است.
- پیچ تنظیم: در بالای کلاهک قرار دارد و با چرخاندن آن، میزان فشردگی فنر و در نتیجه میزان فشار خروجی تغییر میکند.
- شفت و دیسک: قطعات متحرک داخلی که با نزدیک یا دور شدن از نشیمنگاه، میزان دبی و فشار را کنترل میکنند.
- پایلوت (مختص مدلهای پایلوتدار): بهعنوان مکانیزم کنترل ولو عمل کرده و تنظیمات دقیق را اعمال میکند.
- مانومتر یا گیج فشار: ابزاری که روی بدنه یا خطوط جانبی نصب میشود تا میزان دقیق فشار ورودی و خروجی را نشان دهد.
مشخصات فنی
| مقدار | مشخصه |
| ½ تا 12 اینچ | سایز |
| رزوهای، فلنجی | نوع اتصال |
| PN16، PN25 | فشار کاری |
| برنج، چدن داکتیل | جنس بدنه |
| بسته به مدل | دمای کاری |
| UL، FM، NFPA | استاندارد |
بازه فشار ورودی و خروجی شیرهای فشارشکن بسته به نوع، سایز، سازنده و کاربرد آنها متفاوت است. این تجهیزات در مدلهای مختلف برای فشارهای کاری و محدودههای تنظیم فشار گوناگون تولید میشوند؛ بنابراین برای انتخاب مقدار مناسب باید به مشخصات فنی سازنده و الزامات طراحی پروژه مراجعه کرد.
شیرهای فشارشکن در پروژههای صنعتی و آتشنشانی معمولاً بر اساس استانداردها و تأییدیههای معتبر بینالمللی مانند UL وFM و الزامات طراحی سیستمهای اطفای حریق انتخاب میشوند. همچنین مشخصات متریال و کیفیت ساخت قطعات نیز باید با استانداردهای مرتبط سازنده مطابقت داشته باشد.
شیر فشارشکن چگونه کار میکند؟
طراحی ساختار داخلی یک شیر فشارشکن قابلتنظیم بهگونهای است که بدون نیاز به هیچ منبع انرژی خارجی و صرفاً با اتکا به انرژی هیدرولیکی خود سیال عبوری، فرآیند تعدیل فشار را انجام میدهد.
- حسگر مکانیکی خروجی: سیال عبوری پس از عبور از مجرای اصلی شیر وارد بخش خروجی میشود. فشار این بخش از طریق یک کانال داخلی یا لوله حسگر به زیر یک صفحه انعطافپذیر بهنام دیافراگم (پیستون داخلی) منتقل میشود.
- تقابل نیروها (فنر و دیافراگم): در سمت دیگر دیافراگم، یک فنر تنظیم بسیار قوی و کالیبرهشده قرار دارد. این فنر با استفاده از یک پیچ تنظیم که در کلاهک شیر تعبیهشده، فشرده شده و نیرویی رو به پایین برای باز کردن مجرای شیر وارد میکند.
- مکانیزم خودکار تعادل: وقتی فشار خروجی سیال در محدوده ایمن و تنظیمشده باشد، نیروی رو به بالای دیافراگم و نیروی رو به پایین فنر در حالت تعادل قرار دارند. اما بهمحض اینکه فشار ورودی بالا برود و متعاقباً فشار خروجی افزایش یابد، نیروی هیدرولیکی زیر دیافراگم بر نیروی فنر غلبه کرده و دیافراگم را بهسمت بالا حرکت میدهد.
- تعدیل جریان: با بالا رفتن دیافراگم، دیسک متصل به شفت اصلی به نشیمنگاه (Seat) نزدیکتر شده، مجرای عبور سیال تنگتر میشود و در نتیجه، فشار خروجی افت کرده و به سطح مجاز بازمیگردد. در صورت افت فشار خروجی، مکانیزم برعکس عمل کرده و فنر مجرا را بازتر میکند.

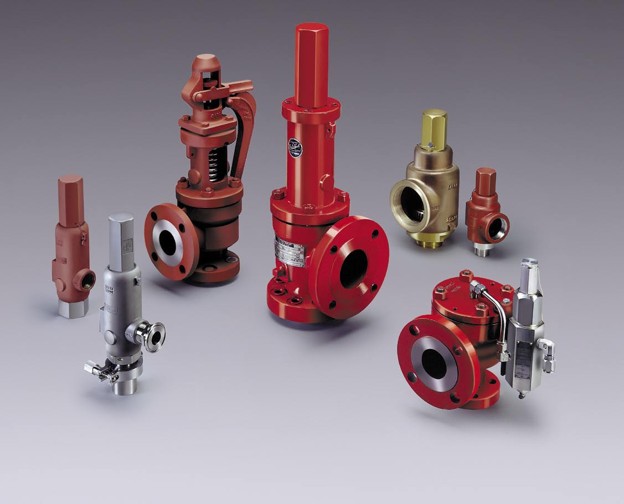

انواع شیر فشار شکن
تنوع در ساختار و متریال این ولوها به مهندسان اجازه میدهد تا متناسب با نوع سیال، دبی و نیاز پروژه، محصول مناسب را انتخاب کنند.
شیر فشارشکن مستقیم
سادهترین ساختار مکانیکی را دارند. در مدل مستقیم، دیافراگم یا پیستون حسگر مستقیماً به شفت اصلی دیسک ولو متصل است. تغییرات فشار خروجی مستقیماً روی دیافراگم اثر گذاشته و فنر را مهار میکند.
- ویژگیها: ساختار جمعوجور، قیمت اقتصادی، نصب بسیار آسان و قطعات کم
- کاربرد: این شیرها برای جریانهای کم (دبی پایین) و سیستمهای سبک (مانند پکیجها) طراحی شدهاند. در صورت تغییرات ناگهانی و شدید دبی، دقت این مدلها تا حدودی افت میکند.

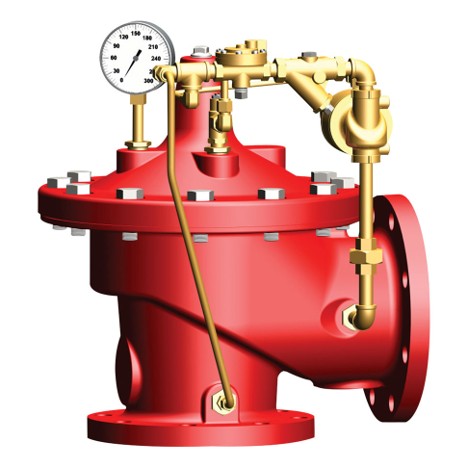

شیر فشارشکن پایلوتدار
با نام شیرهای هیدرولیکی کنترلی نیز شناخته میشوند، دارای یک ساختار دو مرحلهای پیچیدهتر هستند. یک شیر هدایتگر کوچک بهنام پایلوت روی ولو اصلی نصب میشود. پایلوت تغییرات فشار خروجی پاییندست را با دقت بالا حس کرده و با هدایت یک جریان کوچک از سیال به محفظه بالای دیافراگمِ شیر اصلی، موقعیت دیسک بزرگ را کنترل میکند.
- ویژگیها: دقت بالا در تنظیم فشار، پایداری مناسب در برابر نوسانات شدید فشار ورودی و ظرفیت جریان بسیار بالا
- کاربرد: انتخاب اول برای شیر فشارشکن سیستم اطفا حریق در مجتمعهای بزرگ، خطوط اصلی شبکه آبرسانی شهری و صنایع حساس
شیر فشارشکن برنجی
از آلیاژ مرغوب برنج (گاهی با روکش نیکل یا کروم برای افزایش مقاومت) تولید میشوند.
- ویژگیها: ابعاد کوچک، نوع اتصال رزوهای، مقاومت عالی در برابر رسوبات آب و خوردگیهای سطحی
- کاربرد: استفاده گسترده در ورودی آب آپارتمانها، تجهیزات پزشکی، سیستمهای تهویه مطبوع کوچک و خطوط توزیع فرعی
شیر فشارشکن چدنی
بدنه اصلی آن از چدن داکتیل با ضخامت بالا و مقاوم در برابر تنشهای کششی ساخته میشود.
- ویژگیها: ابعاد بزرگ، اتصال از نوع شیر فشارشکن فلنجی، تحمل فشارهای کاری بسیار بالا و مقاومت در برابر پدیدههای مخرب هیدرولیکی
- کاربرد: خطوط اصلی موتورخانهها، ایستگاههای پمپاژ آتشنشانی، خطوط انتقال آب بینشهری و صنایع سنگین
جدول مقایسه انواع شیر فشارشکن
| مهمترین مزیت | کاربرد اصلی | مکانیزم عملکرد | نوع شیر فشارشکن |
| ساختار ساده، نصب آسان، هزینه نگهداری پایین و قیمت اقتصادی | واحدهای مسکونی، ساختمانهای اداری کوچک، سیستمهای تأسیساتی سبک | کنترل فشار بهصورت مستقیم توسط فنر و دیافراگم | شیر فشارشکن مستقیم |
| دقت بالا در تنظیم فشار، عملکرد پایدار در دبیهای زیاد و مناسب برای فشارهای متغیر | سیستمهای اطفای حریق، خطوط انتقال آب، موتورخانهها، صنایع و شبکههای آبرسانی | کنترل فشار توسط شیر پایلوت و ولو اصلی | شیر فشارشکن پایلوتدار |
| مقاومت مناسب در برابر خوردگی، وزن کم و طول عمر بالا | تأسیسات ساختمانی، سیستمهای آب شرب، تجهیزات گرمایشی و سرمایشی | عملکرد مستقیم با بدنه برنجی | شیر فشارشکن برنجی |
| تحمل فشار و دبی بالا، استحکام زیاد و مناسب برای کاربردهای سنگین | ایستگاههای پمپاژ، شبکههای آبرسانی شهری، سیستمهای آتشنشانی و پروژههای صنعتی | عملکرد مستقیم یا پایلوتدار با بدنه چدن داکتیل | شیر فشارشکن چدنی |

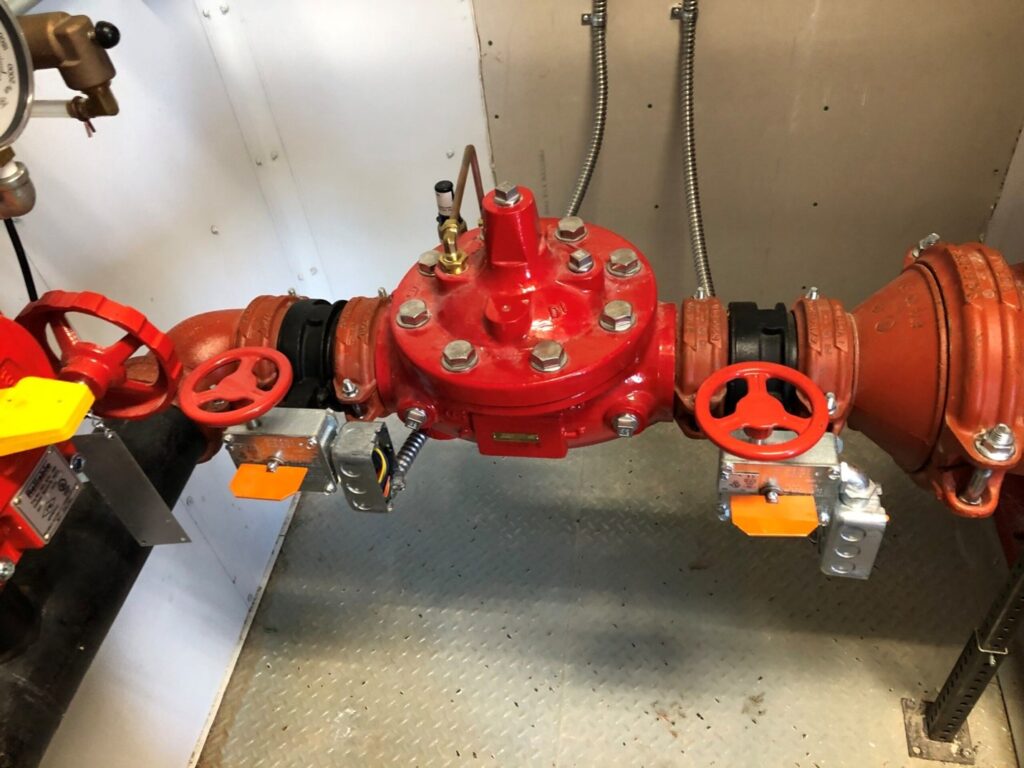

کاربرد شیر فشارشکن در سیستمهای آتشنشانی
در سیستمهای اطفای حریق، حفظ فشار مناسب آب برای عملکرد صحیح تجهیزات اهمیت بسیار زیادی دارد. در ساختمانهای بلند، مراکز صنعتی و مجتمعهای بزرگ، پمپهای آتشنشانی برای تأمین آب طبقات بالایی، فشار زیادی در بخشهای پایینی شبکه ایجاد میکنند. این فشار بالا میتواند به هوزریل، شیلنگهای آتشنشانی، شیرهای هوز ولو، اسپرینکلرها، اتصالات و سایر تجهیزات آسیب وارد کرده یا استفاده ایمن از آنها را دشوار کند.
شیر فشارشکن با کاهش و تثبیت فشار آب در نقاط موردنیاز از تجهیزات شبکه محافظت کرده و فشار را در محدوده طراحی حفظ میکند. این تجهیز معمولاً در رایزرهای آتشنشانی، انشعابات طبقات پایین ساختمانهای مرتفع، ورودی زونهای فشار، ایستگاههای هوزریل و هیدرانت داخلی و همچنین در خطوط تغذیه سیستمهای اسپرینکلر نصب میشود.
استفاده از شیر فشارشکن علاوهبر جلوگیری از افزایش بیشاز حد فشار به توزیع یکنواخت فشار در شبکه، افزایش عمر تجهیزات، کاهش احتمال نشتی یا شکستگی لولهها و اطمینان از عملکرد صحیح سیستم اطفای حریق در زمان وقوع آتشسوزی کمک میکند. به همین دلیل، انتخاب و تنظیم صحیح آن باید بر اساس محاسبات هیدرولیکی و الزامات استانداردهای طراحی سیستمهای آتشنشانی انجام شود.
مزایا و معایب شیر فشارشکن
مزایا:
- کاهش و تثبیت فشار آب در محدوده ایمن
- محافظت از لولهها و تجهیزات در برابر فشار زیاد
- افزایش عمر سیستم و کاهش هزینههای تعمیرات
- بهبود عملکرد تجهیزات اطفای حریق و تأسیسات
- افزایش ایمنی و کاهش احتمال نشتی یا ترکیدگی لولهها
معایب:
- نیاز به انتخاب صحیح بر اساس دبی و فشار سیستم
- حساسیت به رسوبات و ذرات معلق
- نیاز به بازرسی و سرویس دورهای برای حفظ عملکرد
تفاوت شیر فشار شکن و شیر اطمینان
بسیاری از مجریان تازهکار این دو شیر را به اشتباه بهجای یکدیگر بهکار میبرند، در حالی که ساختار و فلسفه وجودی آنها کاملاً متفاوت است.
| ویژگی | شیر فشارشکن | شیر اطمینان |
| وظیفه اصلی | کاهش مداوم فشار بالای ورودی و تثبیت آن در خروجی | تخلیه اضطراری و ناگهانی فشار اضافی برای جلوگیری از انفجار |
| مکانیزم عملکرد | پویا و پیوسته (بهصورت پیوسته موقعیت خود را متناسب با فشار خروجی تنظیم میکند.) | استاتیک و لحظهای (در حالت عادی کاملاً بسته است.) |
| محل نصب | ابتدای خط لوله، بعد از پمپها یا در انشعابات زونها | روی مخازن تحت فشار، کلکتور بویلرها و انتهای خطوط بنبست |
| سرنوشت سیال | سیال پس از کاهش فشار، مسیر خود را درون شبکه ادامه میدهد. | سیال اضافی به خارج از سیستم (محیط آزاد یا مخزن برگشت) تخلیه میشود. |
| هدف طراحی | تنظیم و بهینهسازی شرایط کاری نرمال سیستم | حفاظت از جان پرسنل و جلوگیری از تخریب فاجعهبار تجهیزات |
| وضعیت سیگنال | بدون صدا و زنگ خطر کار میکند. | باز شدن آن با صدا همراه بوده و معمولاً نشانه بروز یک خطای بزرگ است. |
علاوهبر این دو، تجهیزات دیگری مانند شیرهای تخلیه خلأ فشار (PVRV) یا شیرهای تنفسی نیز وجود دارند که در بالای مخازن هیدروکربنی نصب میشوند تا هنگام پمپاژ یا تخلیه مایع با ورود و خروج هوا از فروپاشی یا انفجار مخزن جلوگیری کنند. اما اصطلاح شیر محدودکننده فشار یک عبارت کلی است که میتواند هم به رگولاتورها و هم به شیرهای اطمینان اشاره داشته باشد.
راهنمای خرید شیر فشار شکن
هنگام مراجعه به بازار یا سایتهای تخصصی برای خرید شیر فشارشکن، نباید انتخاب خود را صرفاً به سایز نامی لولهکشی محدود کنید. انتخاب نادرست این شیرها نهتنها هزینه شما را هدر میدهد، بلکه کل سیستم را با چالش مواجه میکند.
محاسبه دبی جریان: اندازه مناسب شیر فشارشکن بر اساس حداکثر و حداقل حجم آب عبوری در دقیقه تعیین میشود، نه سایز لوله ورودی. اگر شیری بزرگتر از حد نیاز باشد، دچار پدیده چترینگ (بازوبسته شدن مداوم و ایجاد صدای ناهنجار) و فرسودگی زودهنگام سیت و دیسک میشود. اگر خیلی کوچک باشد، دبی مورد نیاز خروجی تأمین نخواهد شد.
بررسی اختلاف فشار: اگر اختلاف میان فشار ورودی و خروجی بیشاز حد، بالا باشد، پدیده مخرب کاویتاسیون (کاواکزایی) رخ میدهد که در آن حبابهای هوا تشکیل شده و با انفجار خود، قطعات داخلی شیر را متلاشی میکنند. در این حالت ممکن است نیاز به نصب دو شیر فشارشکن بهصورت متوالی باشد.
تأییدیههای ایمنی و آتشنشانی: برای پروژههای سیستم اطفای حریق، خرید شیری که دارای تأییدیههای شیر فشارشکن آتشنشانی استاندارد مانند گواهی UL و FM (مطابق با استاندارد پمپهایNFPA20 و اسپرینکلرهای NFPA13) باشد، یک الزام قانونی و فنی است.
نقش محاسبات هیدرولیکی در انتخاب شیر فشار شکن
انتخاب شیر فشار شکن تنها بر اساس سایز لوله یا فشار ورودی انجام نمیشود، بلکه نتایج محاسبات هیدرولیکی سیستم نیز نقش تعیینکنندهای در انتخاب مدل و تنظیم فشار خروجی دارند.
در سیستمهای اطفای حریق، این محاسبات با هدف تعیین فشار و دبی موردنیاز در دورترین و بحرانیترین نقطه شبکه انجام میشوند تا مطمئن شود که تمامی تجهیزات از جمله اسپرینکلرها، هیدرانتها و رایزرها در شرایط اضطراری عملکرد مطلوبی دارند.
بر اساس نتایج این محاسبات، مهندس طراح، فشار ورودی، فشار خروجی موردنیاز، دبی عبوری، افت فشار مجاز و سایز مناسب شیر فشارشکن را تعیین میکند. انتخاب نادرست آن میتواند باعث افت بیش از حد فشار، کاهش دبی موردنیاز یا افزایش فشار در بخشهای مختلف شبکه شود که در نهایت عملکرد سیستم اطفای حریق را تحت تأثیر قرار میدهد.
به همین دلیل، در پروژههای آتشنشانی، انتخاب و تنظیم شیر فشار شکن باید همواره بر اساس محاسبات هیدرولیکی و الزامات استانداردهای طراحی انجام شود، نه صرفاً بر مبنای سایز لوله یا فشار شبکه.
چه عواملی بر قیمت شیر فشارشکن تأثیر میگذارند؟
در فرآیند استعلام و بررسی شرکتهای فروش شیر فشار شکن، متوجه تفاوتهای قیمتی مشهودی خواهید شد. درج یک قیمت ثابت برای این تجهیزات بهدلیل نوسانات بازار و تنوع مدلها امکانپذیر نیست، اما شناخت قیمت شیر فشار شکن و عوامل تاثیرگذار بر آن به مدیریت بودجه پروژه کمک میکند:
- سایز و وزن ولو: طبیعتاً یک شیر فلنجی چدنی سایز ۴ اینچ نسبت به یک ولو ۱ اینچ برنجی، متریال بیشتری مصرف کرده و قیمت بسیار بالاتری دارد.
- جنس بدنه و آستری داخلی: استفاده از چدن داکتیل با پوشش رنگ اپوکسی کورهای یا متریال برنج با روکشهای ضدخوردگی ویژه، قیمت محصول را تحت تأثیر قرار میدهد.
- نوع مکانیزم کنترلی: شیرهای پایلوتدار بهدلیل داشتن اتصالات لولهکشی مسی جانبی (مسیر کنترل)، پایلوت برنجی و ساختار پیچیده هیدرولیکی، قیمت بالاتری نسبت به شیرهای عملکرد مستقیم دارند.
- داشتن گواهینامههای بینالمللی: برندهایی که تستهای سختگیرانه آزمایشگاههای UL (مانند استاندارد UL1739 برای دریچههای کنترل فشار پایلوت) را پاس کردهاند، بهدلیل تضمین عملکرد در شرایط آتشسوزی، ارزش سرمایهگذاری بالاتری دارند.
نحوه نصب و نگهداری شیر فشار شکن
بزرگترین مزیت یک شیر فشار شکن یعنی خودکار بودن آن در صورت نصب غلط یا عدم سرویس دورهای، به یک چالش پرهزینه تبدیل میشود. تکنسینهای مجرب شرکتهای حفاظتی، پروتکلهای زیر را برای نصب شیر فشارشکن و نگهداری آن توصیه میکنند:
- تخلیه کامل هوا: قبل از راهاندازی و زیر فشار قرار دادن شیر، باید هوای محبوس در خطوط لولهکشی کاملاً تخلیه شود. وجود هوا باعث نوسان شدید دیافراگم میشود.
- الزام نصب صافی: شیرهای فشارشکن، بهویژه مدلهای پایلوتدار، بهشدت به محیطهای تمیز نیاز دارند. ورود کوچکترین ذرهای ماسه، زنگ لوله یا ناخالصی میتواند مجراهای باریک پایلوت را مسدود کرده و شیر را از کار بیندازد. نصب یک صافی استاندارد در ورودی شیر کاملاً حیاتی است.
- تعبیه شیرهای قطع و وصل: همیشه در سمت ورودی و خروجی شیر فشارشکن از شیرهای ایزولاسیون (مانند شیرهای کشویی یا پروانهای) استفاده کنید تا در صورت نیاز به تعمیرات، بدون قطع آب کل ساختمان، شیر را از خط خارج کنید.
- توجه به جهت و زوایا: شیرها را میتوان بهصورت افقی یا عمودی نصب کرد، اما باید به جهت فلش حکشده روی بدنه و فضای کافی برای دسترسی تکنسین به پیچ تنظیم توجه نمود. جزئیات نصب مدلهای خاص در کاتالوگهای مربوطه به تفصیل بیان شده است.
پروتکل نگهداری دورهای
سیستمهای آتشنشانی بیشتر اوقات بیحرکت میمانند و ناگهان در زمان تست یا حریق تحت فشار قرار میگیرند. بنابراین نگهداری شیر فشارشکن بهصورت دورهای (مطابق استاندارد NFPA25) شامل بازرسی نشانههای نشت، تست عملکرد فنر، تمیزکاری صافی ورودی و مستندسازی روند نتایج فشار خروجی است.
یک نکته بسیار مهم که اغلب نادیده گرفته میشود، خط تخلیه یا انتهای مسیر اگزوز پایلوت در شیرها نباید فشار معکوس ایجاد کند. اگر خط تخلیه بهجایی برسد که در زمستان دچار یخزدگی یا انسداد شود، توانایی شیر برای کاهش ایمن فشار بهطور کامل از دست خواهد رفت.
استانداردهای شیر فشارشکن
در پروژههای آتشنشانی، انتخاب شیر فشارشکن باید مطابق استانداردهای معتبر بینالمللی انجام شود. مهمترین استانداردها عبارتاند از:
- NFPA 13: الزامات طراحی سیستمهای اسپرینکلر
- NFPA 20: الزامات پمپهای آتشنشانی
- NFPA 25: دستورالعمل بازرسی، تست و نگهداری تجهیزات اطفای حریق
- UL Listed: تأییدیه عملکرد و ایمنی محصول
- FM Approved: گواهی کیفیت و قابلیت اطمینان تجهیزات آتشنشانی
کلام آخر: شیر فشارشکن استاندارد؛ تضمین ایمنی و عملکرد سیستم
شیر فشارشکن تنها یک وسیله کنترلی نیست، بلکه یکی از مهمترین اجزای حفظ ایمنی، پایداری و بهرهوری در سیستمهای آبرسانی و اطفای حریق بهشمار میرود. انتخاب صحیح این ولو بر اساس محاسبات هیدرولیکی، فشار کاری، دبی موردنیاز، نوع کاربری و انطباق با استانداردهای معتبر نقش مستقیمی در افزایش عمر تجهیزات، کاهش هزینههای نگهداری و عملکرد مطمئن سیستم در شرایط عادی و اضطراری دارد.
در زمان خرید شیر فشارشکن، تنها به قیمت یا برند اکتفا نکنید؛ بررسی مشخصات فنی، کیفیت ساخت، تأییدیههای معتبر و تناسب محصول با شرایط پروژه از جمله عواملی هستند که ارزش واقعی یک انتخاب حرفهای را مشخص میکنند.
در ایمنی شاپ، مجموعهای از شیرهای فشارشکن استاندارد از برندهای معتبر همراه با مشخصات فنی کامل و مشاوره تخصصی در اختیار شما قرار گرفته تا بتوانید متناسب با نیاز پروژه، بهترین گزینه را انتخاب کنید. اگر برای انتخاب مدل مناسب، استعلام قیمت یا بررسی مشخصات فنی نیاز به راهنمایی دارید، کارشناسان ما آمادهاند تا شما را در مسیر یک خرید مطمئن و آگاهانه همراهی کنند.
سؤالات متداول
چگونه شیر فشارشکن را تنظیم کنیم؟
پس از هواگیری سیستم با چرخاندن پیچ تنظیم بالای شیر بهسمت راست (موافق عقربههای ساعت) فشار خروجی افزایش مییابد و با چرخاندن آن بهسمت چپ (مخالف عقربههای ساعت) فشار خروجی کاهش مییابد. تغییرات را باید از روی مانومتر خروجی بررسی کرد.
شیر فشارشکن در چه مکانهایی استفاده میشود؟
بعد از ایستگاههای پمپاژ اصلی، در ورودی انشعابات طبقات پایین برجها، در کلکتورهای ورودی موتورخانهها و قبل از تجهیزات حساسی که تحمل فشار بالای شبکه را ندارند.
آیا شیر فشارشکن نیاز به سرویس دورهای دارد؟
بله، بهدلیل خطر ورود رسوبات، ذرات معلق و فرسودگی دیافراگم یا فنر تنظیم، این شیرها باید طبق استاندارد NFPA25 بهصورت دورهای تست، تمیزکاری و کالیبره شوند تا در مواقع اضطراری اطفای حریق بدون نقص عمل کنند.
علائم خرابی شیر فشارشکن چیست؟
در صورت مشاهده موارد زیر، شیر فشارشکن باید توسط تکنسین بررسی شود:
- نوسان مداوم فشار خروجی
- افزایش فشار خروجی بیش از مقدار تنظیمشده
- افت شدید فشار
- ایجاد صدای غیرعادی یا لرزش شیر
- نشتی از اطراف دیافراگم یا بدنه
- گیر کردن پیچ تنظیم
- کاهش دبی آب خروجی
شیر فشارشکن کجا نصب میشود؟
شیر فشارشکن معمولاً بعد از پمپها در ورودی زونهای فشار، رایزرهای آتشنشانی، موتورخانهها و قبل از تجهیزاتی که تحمل فشار بالا را ندارند، نصب میشود.
شیر فشارشکن چه تفاوتی با شیر کنترل فشار دارد؟
این دو اصطلاح اغلب بهجای یکدیگر استفاده میشوند، اما شیر فشارشکن بهطور اختصاصی برای کاهش و تثبیت فشار خروجی طراحی شده؛ در حالی که شیر کنترل فشار میتواند وظایف دیگری مانند حفظ فشار، محدود کردن فشار یا کنترل فشار ورودی را نیز برعهده داشته باشد.
