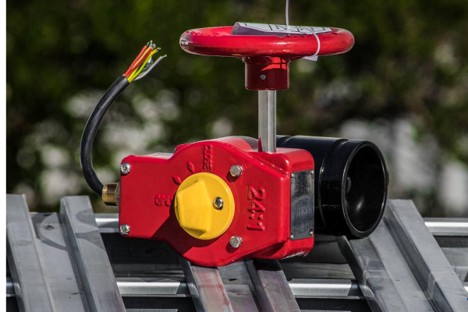

شیر پروانهای آتش نشانی (شیر پروانه ای سیگنال دار)
در یک ساختمان مرتفع، کافی است یک شیر کنترل در شبکه اسپرینکلر به اشتباه بسته شود. در این شرایط ممکن است، کل سیستم اطفای حریق ساختمان از کار بیفتد، بدون اینکه فردی متوجه موضوع شود. شیر پروانهای سیگنال دار دقیقاً برای جلوگیری از چنین خطری طراحی شده است.
✨✨ برای مشاهده انواع اسپرینکلر کلیک کنید: اسپرینکلر

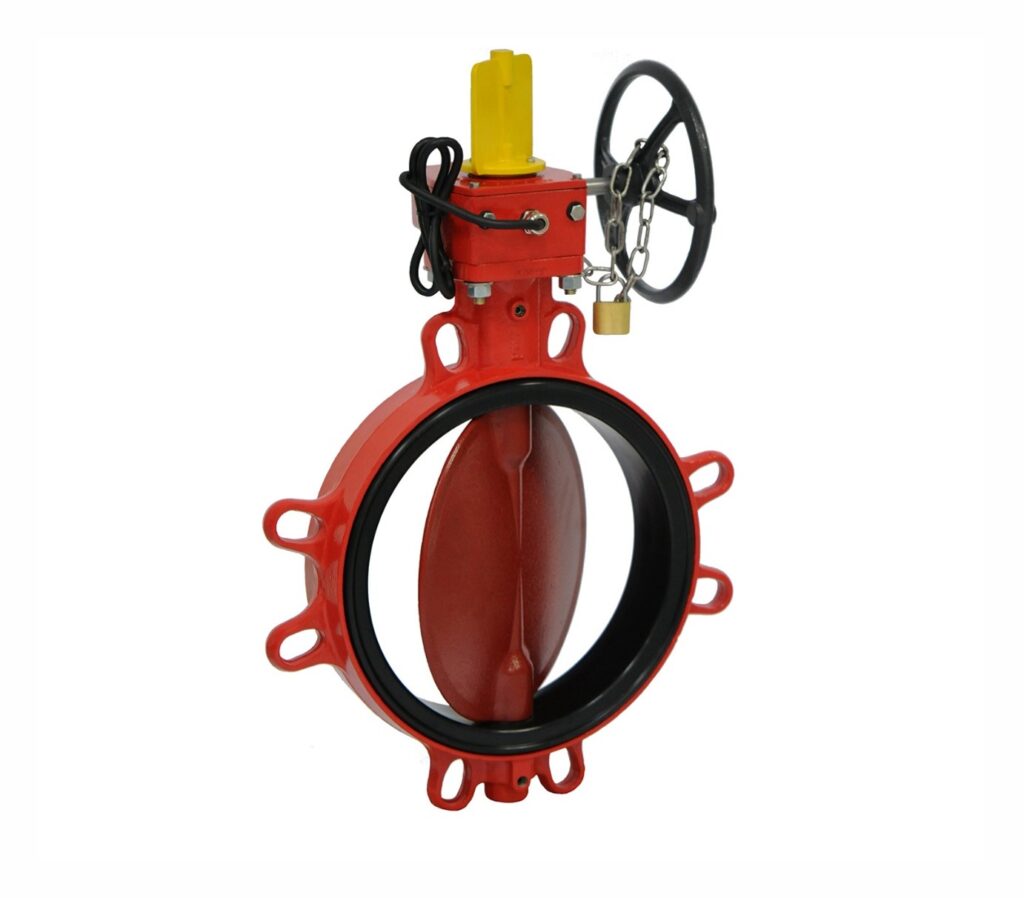

شیر پروانه ای آتش نشانی چیست؟
شیرهای پروانهای (butterfly valve) سیگنال دار عمدتاً برای کنترل جریان آب در سیستمهای اسپرینکلر استفاده میشوند. شیر پروانه ای یک شیر با حرکت چرخشی ربعچرخشی است که برای توقف، تنظیم و شروع جریان استفاده میشود. شیر پروانه ای سیگنال دار، یک شیر پروانهای (یا گاهی شیر کشویی) است که به تمپر سوئیچ مجهز شده و وضعیت باز یا بسته بودن خود را به سیستم اعلام حریق گزارش میکند.
شیر پروانه ای دارای یک دیسک است که روی یک شفت چرخان نصب شده است. هنگامی که شیر در حالت بسته قرار دارد، دیسک مسیر جریان آب را مسدود میکند. در حالت کاملاً باز، دیسک تقریباً موازی با جریان آب قرار میگیرد تا افت فشار به حداقل برسد. با چرخش ۹۰ درجهای شفت، دیسک بین حالت بازوبسته حرکت کرده و جریان آب را کنترل میکند.
استفاده از شیر پروانه ای آتش نشانی در مواقع اضطراری بسیار آسان بوده که این امر، آن را به گزینهای ایمن و قابل اعتماد تبدیل کرده است. تفاوت کلیدی آن با یک شیر پروانهای معمولی این است که میتواند، سیگنالهای باز یا بسته شدن را بهصورت آنی به مرکز کنترل آتش ارسال کند.
اجزای شیر پروانه ای آتش نشانی
- بدنه: شیرهای پروانهای عموماً دارای بدنهایی بوده که بین دو فلنج لوله قرار گرفته و رایجترین آنها طراحی بدنه lug و wafer است.
- دیسک: دیسک نحوه توقف جریان شیر است. برای بهبود جریان، آببندی یا گشتاور عملیاتی، تغییرات مختلفی در طراحی و جهتگیری دیسک وجود دارد.
- ساقه: ساقه شیر پروانهای میتواند یک شفت یک تکه یا دو تکه باشد.
- نشیمنگاه: نشیمنگاه شیر پروانه ای با نشیمنگاه ارتجاعی از یک تداخل بین لبه دیسک و نشیمنگاه برای ایجاد قطع جریان استفاده میکند.
استانداردهای شیرهای پروانه ای آتشنشانی چیست ؟
- UL (Underwriters Laboratories): تأییدیه ایمنی و عملکرد تجهیزات آتشنشانی
- FM Approved (Factory Mutual): تأییدیه کیفیت و قابلیت اطمینان تجهیزات مورد استفاده در سیستمهای اطفای حریق
- AWWA C504: استاندارد طراحی، ساخت و آزمایش شیرهای پروانه ای مورد استفاده در شبکههای انتقال و توزیع آب
- EN 593 / ISO 5752: استانداردهای اروپایی و بینالمللی مرتبط با ابعاد، طراحی و عملکرد شیرهای پروانهای
- UL 1091: استاندارد اختصاصی شیرهای پروانه ای مجهز به سوئیچ نظارتی همراه با تشخیص الزامات ایمنی و عملکرد این تجهیزات در سیستمهای آتشنشانی
نحوه عملکرد شیر پروانهای در سیستمهای آتشنشانی
وقتی دسته یا محرک چرخانده میشود، دیسک داخل شیر میچرخد تا حرکت آب را مجاز کرده یا از آن جلوگیری کند.
- موقعیت باز: دیسک به موازات جریان آب تراز شده و حداکثر جریان را عبور میدهد.
- موقعیت بسته: دیسک عمود بر جریان میچرخد و انسدادی محکم ایجاد میکند.
افت فشار شیر پروانه ای سیگنال دار چقدر است؟
افت فشار شیر پروانه ای آتش نشانی عدد ثابتی ندارد و به سایز شیر، طراحی دیسک و دبی آب بستگی دارد.
- افت فشار شیر پروانه ای بیشتر از شیر کشویی (Gate Valve) است.
- در سیستمهای آتشنشانی معمولاً این افت فشار در محاسبات هیدرولیکی لحاظ شده و مشکل خاصی ایجاد نمیکند.
کاربرد شیر پروانهای در آتشنشانی
- سیستمهای اسپرینکلر در ساختمانهای S1، S2 و S3
- محل خروجی پمپ های آتش نشانی در بوسترپمپ
- رایزر مشترک سیستم اطفا حریق
- به عنوان شیر کنترل در کارخانجات صنعتی و سوله های بزرگ صنعتی، نیروگاه ها و صنایع حساس
انواع شیر پروانه ای آتش نشانی-شیر پروانه ای سیگنال دار
شیرهای پروانه ای در انواع مختلفی طراحی و تولید میشوند تا پاسخگوی نیازهای گوناگون در صنایع و سیستمهای آتشنشانی باشند.
شیر پروانه ای متحدالمرکز
این نوع شیر به عنوان شیر پروانه ای با انحراف صفر شناخته میشود. در این نوع شیر، دیسک و شفت در مرکز نشیمنگاه شیر قرار گرفتهاند، در نتیجه، دیسک دائماً در تماس با نشیمنگاه باقیمانده که باعث کاهش عمر شیر میشود.
شیر پروانهای دو محوره
این شیر از نوع دیسکی، شیر پروانهای دو انحرافه و شیر پروانه ای با عملکرد بالا نامیده میشود. این شیر دارای دو انحراف از مرکز است.
- محور شفت خارج از مرکز و پشت دیسک و پشت خط مرکزی نقطه آببندی است.
- محور شفت نیز در مرکز شیر یا لوله قرار ندارد.
هنگامی که شیر کار میکند، موقعیت دیسک باعث ایجاد حرکت بادامکی میشود. هنگامی که شیر در حالت کاملاً باز است، دیسک با نشیمنگاه (سیت) تماس پیدا نمیکند که باعث افزایش طول عمر نشیمنگاه شیر میشود. شیرهای پروانهای دو طرفه برای سیالات غلیظ که فشار بالایی دارند بسیار مناسب هستند، زیرا طراحی منحصربهفرد آنها از تماس بین دیسک و نشیمنگاه جلوگیری میکند.
شیر پروانه ای سهگانه غیر هممرکز
این شیر به عنوان شیر پروانه ای سهگانه با افست شناخته میشود. این نشیمنگاه و دیسک طراحی شده، زاویه مخروطی ایجاد میکنند که به دیسک اجازه میدهد نشیمنگاه را بدون اصطکاک آببندی کند و با موقعیتهای قطع و وصل در تماس باشد. این طراحی در نشیمنگاه فلزی، امکان قطع و وصل بدون ایجاد حباب را فراهم میکند.
شیر پروانه ای ویفری
این نوع شیر پروانه ای بین دو لوله با انتهای فلنجی نصب میشود. شیر پروانه ای ویفری به کمک گلمیخها (ناودانیها) نصب میشود. این نوع شیر برای جلوگیری از هرگونه جریان برگشتی در سیستم مفید است.
شیر پروانه ای نوع لاگ
شیر پروانه ای نوع لاگ نیز بین خط لوله با انتهای فلنجی متصل میشود. در دو طرف بدنه شیر، اتصالات رزوهدار وجود دارد. دو طرف لوله با انتهای فلنجی با دو سری پیچ و مهره بدون مهره به این اتصالات رزوهدار متصل میشوند.
شیر پروانه ای فلنج دار
این نوع شیر دارای بدنه فلنجی است که با لوله انتهای فلنجی مطابقت داشته و با پیچومهره متناسب است.
روشهای فعال سازی شیرهای پروانهای
شیر پروانه ای سیگنال دار را میتوان به روشهای مختلفی، بسته به نیازهای خاص یک سیستم فعال کرد.
| توضیحات | کاربردها | مزایا | محدودیتها | روش فعالسازی |
| کار با اهرم یا چرخ دستی | سیستمها یا کاربردهای کوچک که در آنها موقعیت شیر به ندرت تغییر میکند. | مقرونبهصرفه و ساده است. | کنترل محدود، برای سیستمهای بزرگ یا دقیق مناسب نیست. | دستی |
| استفاده از یک موتور الکتریکی برای چرخاندن دیسک شیر | سیستمهای خودکار، برنامههای کاربردی از راه دور | کنترل دقیق، ایدهآل برای نظارت لحظهای | هزینه بالاتر، زمان پاسخ کندتر در مقایسه با محرکهای پنوماتیکی | برقی |
| استفاده از هوای فشرده برای حرکت دادن دیسک شیر | سیستمهایی با نیاز به عملکرد سریع شیر | زمان پاسخ سریع، مصرف بهینه انرژی | نیاز به سیستم تأمین هوا، دقت کمتر نسبت به عملگرهای الکتریکی | پنوماتیک |
| کار با سیال تحت فشار برای کنترل حرکت شیر | کاربردهای فشار بالا یا سنگین | عملکرد قدرتمند، ایدهآل برای محیطهای با فشار بالا | پیچیدهتر، نگهداری بالاتر | هیدرولیک |
نکات مربوط به نگهداری و عیبیابی شیر پروانه ای آتش نشانی
- بازرسیهای منظم: بهصورت دورهای بدنه شیر، دیسک و آببندها را از نظر علائم سایش، خوردگی و نشتی بررسی کنید. تشخیص زودهنگام مشکلات به جلوگیری از مشکلات جدیتر در آینده کمک میکند.
- روانکاری: اطمینان از اینکه قطعات متحرک شیر بهخوبی روانکاری شدهاند تا اصطکاک و سایش کاهش یابد. از روانکارهایی استفاده کنید که هم با مواد شیر و هم با مایعات موجود در سیستم سازگار باشند.
- تمیز کردن: شیر و دیسک را مرتباً تمیز کنید، بهخصوص در کاربردهایی که دوغاب یا مواد جامد وجود دارد. تجمع مواد میتواند بر عملکرد تأثیر بگذارد و منجر به آسیب به آببند شود.
- تعویض آببند: با گذشت زمان، آببندهای شیر ممکن است، فرسوده و منجر به نشتیهای احتمالی شوند. تعویض دورهای آببندها به حفظ اثربخشی شیر کمک میکند.
- عیبیابی مشکلات رایج: اگر عملکرد شیر دشوار شد یا شروع به نشت کرد، بررسی کنید که آیا دیسک، آببندها یا محرکها دچار تجمع یا آسیب شدهاند یا خیر. نگهداری منظم اغلب این مشکلات را برطرف میکند، اما اگر همچنان این مشکلات ادامه داشته باشند، ممکن است به سرویس حرفهای نیاز باشد.
قیمت شیر پروانهای آتش نشانی و عوامل مؤثر بر آن
- جنس بدنه و دیسک: هرچه مقاومت در برابر خوردگی و فشار بیشتر باشد، قیمت نیز افزایش مییابد.
- نوع عملگر: شیرهای دستی معمولاً ارزانتر هستند، در حالی که مدلهای برقی و پنوماتیکی بهدلیل امکان کنترل از راه دور و اتوماسیون گرانتر هستند.
- سایز و فشار کاری: با افزایش قطر شیر و کلاس فشاری آن، میزان مواد مصرفی و استحکام موردنیاز بیشتر شده و قیمت محصول افزایش مییابد.
- استانداردها و تأییدیهها: شیرهای دارای گواهینامههای معتبر آتشنشانی مانند UL و FM بهدلیل رعایت الزامات ایمنی سختگیرانه، قیمت بالاتری دارند.
- قابلیت ارسال سیگنال: شیرهای پروانهای مجهز به سوئیچ نظارتی یا تمپر سوئیچ که وضعیت بازوبسته بودن شیر را به سیستم اعلام حریق گزارش میکنند، معمولاً گرانتر از مدلهای معمولی هستند.
- برند و کیفیت ساخت: محصولاتی که برند معتبری دارند بهدلیل کیفیت بالاتر، طول عمر بیشتر و خدمات پس از فروش بهتر، معمولاً قیمت بیشتری دارند.
- شرایط بازار: نوسانات نرخ ارز، قیمت مواد اولیه و هزینههای حملونقل میتوانند بهطور مستقیم بر قیمت نهایی شیر پروانهای تأثیر بگذارند.
چگونه شیر پروانه ای مناسب برای آتشنشانی را انتخاب کنیم؟
- بررسی سیستم مورد نیاز: اندازه خط لوله، فشار نامی و نوع واسطه
- انتخاب اتصال انتهایی مناسب: بسته به طراحی خط لوله، ویفری، لبهدار، فلنجدار یا شیاردار
- تأیید گواهینامه: اطمینان از وجود تأییدیه UL/FM
- در نظر گرفتن روش کار: عملیات دستی برای سیستمهای کوچک
- شیرهای فعال شونده: برای سیستمهای بزرگ یا خودکار
تفاوت شیر کشویی با شیر پروانه ای
| شیر پروانهای | شیر کشویی | ویژگی |
| زیاد | کمتر | سرعت باز و بسته شدن |
| کوچک | بزرگ | ابعاد |
| کم | زیاد | وزن |
| بیشتر | کمتر | افت فشار |
| اقتصادیتر | گرانتر | قیمت |
| سادهتر | پیچیدهتر | نگهداری |
مزایای شیرهای پروانهای
- شیرهای پروانهای بهراحتی و بهسرعت باز و بسته میشوند: چرخش ۹۰ درجهای دسته، امکان بسته یا باز شدن کامل شیر را فراهم میکند. شیرهای پروانهایبزرگ معمولاً مجهز به گیربکس بوده که در آن چرخ دستی توسط چرخدندهها به ساقه متصل میشود.
- ساخت شیرهای پروانهای نسبتاً ارزان است: شیرهای پروانهایبهدلیل طراحیشان به مواد کمتری نیاز دارند. اقتصادیترین نوع، نوع ویفری است که بین دو فلنج خط لوله قرار میگیرد.
- شیرهای پروانهای به فضای کمتری نیاز دارند: این امر بهدلیل طراحی جمعوجور آنهاست که در مقایسه با سایر شیرها به فضای قابل توجهی کمتری نیاز دارد.
- شیرهای پروانهای عموماً با کاهش نیاز به تعمیر و نگهداری همراه هستند: کاهش سطح سایش آنها باعث افزایش عمر مفید شیر میشود. این امر هزینههای عملیاتی مستقیم و همچنین زمان لازم برای تعمیر و نگهداری شیر را کاهش میدهد.
شیر پروانه ای آتشنشانی؛ راهکاری مطمئن برای کنترل جریان و حفاظت در برابر حریق
اگر هدف شما کنترل مطمئن جریان آب و نظارت دائمی بر وضعیت شیر در سیستم اطفای حریق است، شیر پروانه ای سیگنال دار یکی از بهترین گزینهها محسوب میشود. با این حال انتخاب صحیح باید بر اساس سایز خط لوله، فشار کاری، تأییدیههای UL/FM و شرایط پروژه انجام شود. مشاوره فنی قبل از خرید میتواند از هزینههای اضافی و خطاهای اجرایی جلوگیری کند.
