شیر یکطرفه
برگشت ناگهانی جریان آب، یکی از مهمترین دلایل آسیب به پمپها، افت فشار شبکه و حتی از کار افتادن سیستم اطفای حریق است. در چنین شرایطی، یک تجهیز به ظاهر ساده اما کاملاً حیاتی میتواند از خسارتهای سنگین جلوگیری کند؛ شیر یکطرفه یا همان شیر خودکار که تنها اجازه عبور سیال در یک جهت را داده و از بازگشت جریان جلوگیری میکند. انتخاب یک شیر یکطرفه استاندارد و متناسب با شرایط پروژه نقش مهمی در حفظ فشار سیستم، افزایش طول عمر تجهیزات و تضمین عملکرد ایمن شبکه دارد. در ادامه با نحوه عملکرد، انواع، کاربردها، مشخصات فنی، راهنمای خرید و عوامل مؤثر بر قیمت شیر یکطرفه آشنا خواهید شد تا بتوانید بهترین انتخاب را داشته باشید.
✨✨ از تمامی تجهیزات مورد نیاز اطفا حریق در این صفحه دیدن کنید : اطفا حریق اتوماتیک

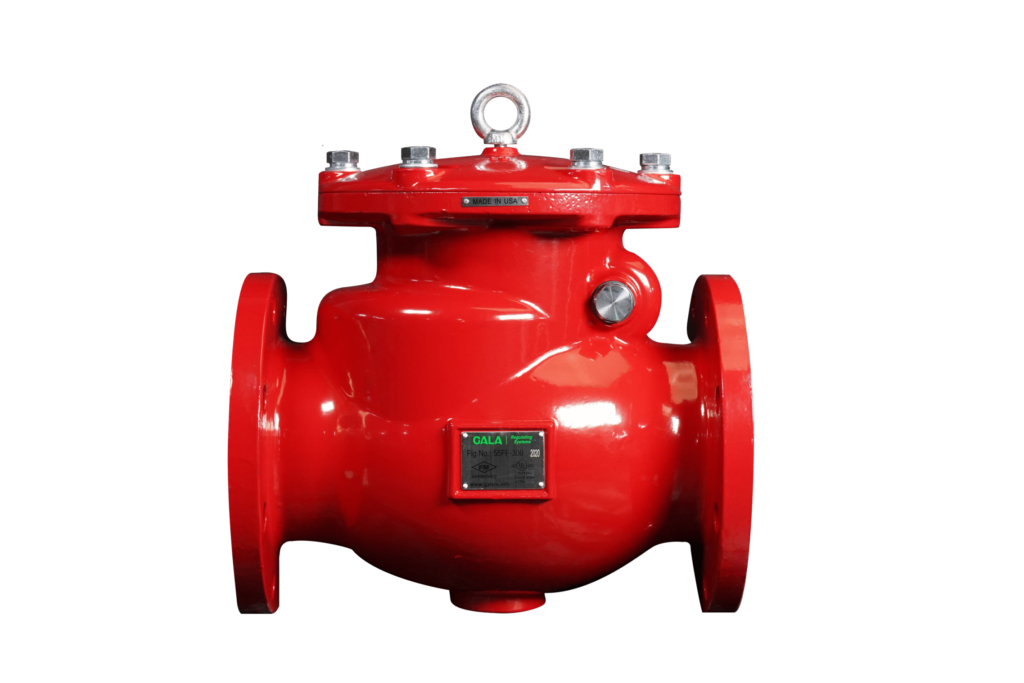

شیر یکطرفه چیست؟
شیر یکطرفه (Check Valve) که با نامهای شیر خودکار، شیر ضد برگشت، شیر چک ولو و Non Return Valve (NRV) نیز شناخته میشود، یکی از مهمترین تجهیزات کنترل جریان در سیستمهای لولهکشی است. این شیر تنها اجازه عبور سیال در یک جهت را میدهد و از برگشت جریان جلوگیری میکند. برخلاف شیرهای معمولی (مانند شیر کشویی یا توپی) که بهصورت دستی یا توسط اپراتور کنترل میشوند، شیر خودکار یکطرفه کاملاً بدون دخالت دست بازوبسته شده و تنها با تکیه بر فشار خود سیال کار میکند. بهعبارتی، وقتی فشار در جهت جریان وارد شود، شیر باز شده و اجازه عبور را میدهد؛ اما با ایجاد فشار در جهت معکوس، مکانیزم داخلی به موقعیت اولیه خود بازمیگردد، مسیر عبور سیال را میبندد و از برگشت جریان جلوگیری میکند.

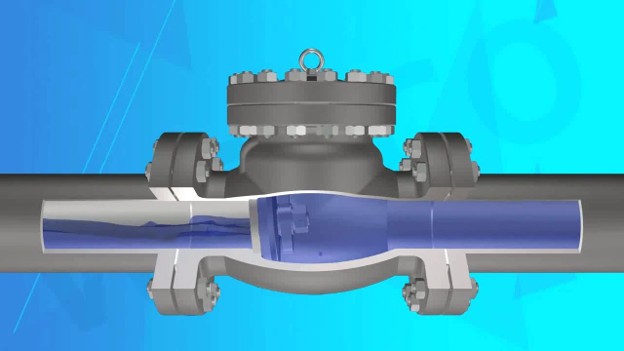

شیر یکطرفه چگونه کار میکند؟
درک نحوه عملکرد شیرهای یکطرفه بسیار ساده و از نظر مهندسی بسیار ظریف است. عملکرد اساسی این شیرها بر اصول اختلاف فشار استوار است:
- شرایط عادی و جریان رو به جلو: برای باز شدن شیر، فشار سیال باید از حداقل فشار مورد نیاز بهنام فشار ترکخوردگی (Cracking Pressure) بسته به نوع شیر بیشتر باشد. این فشار باعث میشود دیسک، پاپت یا زبانه شیر بر نیروی بازدارنده (فنر یا وزن خود) غلبه کرده و از روی نشیمنگاه بلند شود تا سیال عبور کند.
- افت فشار و جریان معکوس: با توقف پمپ یا افت فشار در شبکه، جریان تلاش میکند به عقب برگردد. با ایجاد جریان معکوس، نیروی جاذبه، فشار سیال برگشتی یا فنر داخلی، دیسک را بهسرعت بهسمت نشیمنگاه هدایت کرده تا مسیر عبور سیال بستهشده و از برگشت جریان جلوگیری شود.
استانداردهای مهم شیر یکطرفه
در پروژههای اطفای حریق، استفاده از شیرهای یکطرفه دارای تأییدیههای UL Listed وFM Approved اهمیت زیادی دارد؛ زیرا این گواهیها نشاندهنده عملکرد مطمئن محصول در شرایط حریق هستند. علاوهبر این، استانداردهایی مانند API 594،MSS SP-71 و EN 12334 الزامات مربوط به طراحی، ساخت، تست و عملکرد انواع شیرهای یکطرفه را تعیین کرده و معیار مناسبی برای ارزیابی کیفیت و قابلیت اطمینان این تجهیزات هستند. همچنین، استانداردهای NFPA13 و NFPA20 الزامات مربوط به محل نصب، کاربرد و نحوه استفاده از شیرهای یکطرفه در سیستمهای اطفای حریق را مشخص میکنند.
نقش شیر یکطرفه در سیستمهای اطفای حریق
در سیستمهای اطفای حریق، شیر یکطرفه یکی از اجزای کلیدی در حفظ ایمنی و پایداری شبکه است. این شیر با جلوگیری از برگشت جریان آب، فشار موردنیاز سیستم را حفظ کرده و از آسیب دیدن پمپهای آتشنشانی، آلودگی شبکه آب و اختلال در عملکرد تجهیزات جلوگیری میکند. به همین دلیل، شیرهای یکطرفه در خروجی پمپهای آتشنشانی، خطوط تغذیه اسپرینکلر، رایزرها و سایر بخشهایی که احتمال بازگشت جریان وجود دارد، نصب میشوند. در واقع، استفاده از شیر یکطرفه یکی از مؤثرترین روشهای جلوگیری از برگشت جریان در شبکههای آبرسانی و اطفای حریق است.
شیر یکطرفه معمولی وظیفه اعلام حریق یا ارسال هشدار را بر عهده ندارد. در برخی سیستمهای اسپرینکلر تر از قطعهای بهنام شیر یکطرفه هشداردهنده استفاده میشود که علاوهبر جلوگیری از برگشت جریان به مکانیزمهای هشدار مانند زنگ آبی، پرشرسوییچ یا فلوسوییچ نیز مجهز است. بنابراین، اگرچه شیر هشداردهنده از نظر ساختار بر پایه عملکرد یک شیر یکطرفه طراحی شده، اما همه شیرهای یکطرفه دارای قابلیت هشدار نیستند و این دو قطعه نباید با یکدیگر اشتباه گرفته شوند.
✨✨ از تمامی تجهیزات مورد نیاز اعلام حریق در این صفحه دیدن کنید : تجهیزات سیستم اعلام حریق
کاربردهای شیر یکطرفه
گستردگی طراحی این شیرها باعث شده تا کاربردهای فراوانی داشته باشند.
| دلیل انتخاب | نوع شیر یکطرفه پیشنهادی | محل نصب یا کاربرد |
| افت فشار کم، عبور دبی بالا و جلوگیری از برگشت آب به پمپ | فلنجی دریچهای | خروجی پمپ آتشنشانی |
| بسته شدن سریع و کاهش ضربه قوچ | فنری | بوسترپمپ |
| مطابقت با الزامات پروژههای اطفای حریق و عملکرد قابلاعتماد | مدل دارای تأییدیه UL Listed و FM Approved | شبکه اسپرینکلر |
| حفظ فشار شبکه و جلوگیری از برگشت جریان | دریچهای یا فنری | رایزر و خطوط اصلی |
| ابعاد فشرده، وزن کم و نصب آسان بین فلنجها | ویفری | فضای محدود |
| عملکرد مناسب در فشار و دمای بالا | سوپاپی | خطوط بخار و فشار بالا |
| مقاوم در برابر خوردگی و مناسب برای سایزهای کوچک | برنجی دندهای | شبکه آب شهری |
| مقاومت بالا در برابر خوردگی و سازگاری با سیالات خورنده | استیل | صنایع غذایی، دارویی و شیمیایی |
| گزینهای اقتصادی با افت فشار کم برای دبیهای بالا | دریچهای فلنجی | موتورخانه و تأسیسات ساختمانی |
| اشغال فضای کم و کاهش لرزش و ضربه قوچ | ویفری یا فنری | سیستمهای HVAC |
- سیستمهای اسپرینکلر: در سیستمهای اسپرینکلر، شیر یکطرفه به حفظ فشار شبکه و جلوگیری از برگشت جریان کمک میکند.
- پمپهای آتشنشانی: در سمت تخلیه پمپ نصب میشوند تا هنگام توقف پمپ، فشار آب در شبکه اطفای حریق حفظ شده و آب داخل مخزن برنگردد.
- سیستمهای لوله ایستاده: در ساختمانهای بلند نصب میشوند تا تعادل و تنظیم فشار در طبقات مختلف حفظ شود.
- جداسازی منابع آب: اطمینان از اینکه آبِ راکد و احتمالاً آلوده سیستم آتشنشانی به شبکه آب شرب بازنمیگردد.
انواع شیر یکطرفه
برای پاسخگویی به نیازهای متنوع صنعتی، تجاری و شهری، شیرهای یکطرفه بر اساس نوع عملکرد، جنس بدنه و نوع اتصال دستهبندی میشوند. انتخاب شیر یکطرفه مناسب به عواملی مانند نوع سیال، سرعت جریان، فشار کاری و احتمال ایجاد ضربه قوچ بستگی دارد.
| افت فشار | ضربه قوچ | نصب | بهترین کاربرد | نوع |
| کم | متوسط | افقی | پمپ، موتورخانه | دریچهای |
| متوسط | بسیار کم | افقی و عمودی | بوسترپمپ، اطفای حریق | فنری |
| متوسط | کم | عمودی | بخار، فشار بالا | سوپاپی |
| کم | کم | بین فلنج | فضای محدود | ویفری |
دستهبندی بر اساس عملکرد (مکانیزم داخلی)

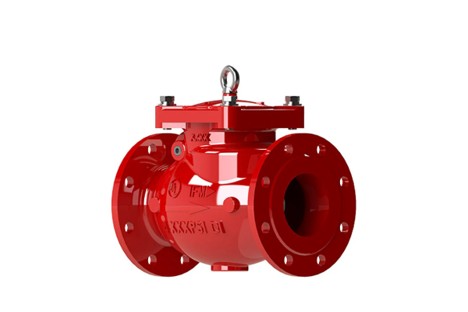

- شیر یکطرفه دریچه ای: این مدل که با نام لولایی یا نوسانی نیز شناخته میشود، دارای یک دیسک است که روی یک لولا میچرخد. با فشار آب، این دریچه بهطور کامل باز شده، افت فشار را به حداقل میرساند و از نرخ جریان بالاتر پشتیبانی میکند. هنگام توقف جریان، جاذبه دیسک را میبندد. این مدل برای خطوطی با جریان یکنواخت آب یا روغن بسیار مناسب است.
- شیر یکطرفه فنری: در مکانیزم شیر یکطرفه فنری، یک فنر در پشت دیسک تعبیه شده است. این شیرها که گاهی به آنها بیصدا نیز میگویند، پیش از تغییر جهت جریان سیال، سریع و بیصدا بسته میشوند. این عملکرد سریع، ضربه قوچ را به حداقل میرساند و برای سیستمهای آبرسانی با نوسانات فشار بالا ایدهآل است.
- شیر یکطرفه سوپاپی: در شیر یکطرفه سوپاپی یا بالابر، سیال از زیر وارد شده و با غلبه بر فشار، یک سوپاپ، پیستون یا گوی را بلند میکند. این شیرها در کاربردهای فشار بالا، خطوط بخار و مایعات با سرعت بالا بهترین عملکرد را دارند و معمولاً برای نصب در خطوط عمودی گزینهای عالی هستند.
- شیر یکطرفه دیسکی و پروانه ای: شیر یکطرفه دیسکی از دو نیمدیسک لولادار تشکیلشده که با حرکت سیال باز شده و با قطع جریان سریعاً جمع میشوند. شیر یکطرفه ویفری بهدلیل طراحی بسیار باریک، سبک و فشرده برای قرارگیری در فضاهای تنگ بین دو فلنج ایدهآل بوده و در سیستمهای HVAC و اطفای حریق بسیار پرکاربرد است.
دستهبندی بر اساس جنس بدنه و اتصال
- جنس بدنه:
- شیر یکطرفه چدنی: مقرونبهصرفه، رایج برای سیستمهای آبرسانی بزرگ و آتشنشانی
- شیر یکطرفه برنجی: کاربردهای خانگی، سایزهای کوچک، مقاوم در برابر زنگزدگی
- شیر یکطرفه استیل: صنایع دارویی، غذایی و مواد شیمیایی خورنده
- نوع اتصال:
- شیر یکطرفه دندهای: رزوهای برای سایزهای کوچک
- شیر یکطرفه فلنجی: استفاده گسترده در پروژههای صنعتی و لولههای سایز بزرگ
مزایای استفاده از شیر یکطرفه در سیستمهای اطفای حریق
استفاده از چک ولو یا شیر ضدبرگشت مناسب، نقش مهمی در افزایش قابلیت اطمینان و پایداری شبکههای اطفای حریق دارد.
- جلوگیری از برگشت جریان آب: از بازگشت آب بهسمت پمپ، مخزن یا شبکه تأمین و از آسیب به تجهیزات و آلودگی احتمالی آب جلوگیری میکند.
- حفظ فشار شبکه اطفای حریق: با جلوگیری از تخلیه معکوس آب به حفظ فشار موردنیاز سیستم کمک کرده و آمادگی شبکه برای عملکرد در شرایط اضطراری را افزایش میدهد.
- محافظت از پمپهای آتشنشانی: مانع از چرخش معکوس پروانه پمپ و تنشهای مکانیکی ناشی از برگشت جریان شده و در افزایش عمر مفید تجهیزات مؤثر است.
- کاهش اثرات ضربه قوچ: در مدلهای فنری و برخی طراحیهای پیشرفته، بسته شدن سریع شیر میتواند شدت ضربه قوچ را کاهش داده و از آسیب به لولهها و اتصالات جلوگیری کند.
- افزایش قابلیت اطمینان سیستم: عملکرد خودکار و بدون نیاز به اپراتور باعث میشود شبکه در زمان بهرهبرداری و شرایط اضطراری با پایداری بیشتری عمل کند.
راهنمای خرید شیر یکطرفه
هنگام خرید شیر یکطرفه باید علاوهبر قیمت به استاندارد، فشار کاری، جنس بدنه و نوع کاربرد توجه کرد. پیشنهاد انتخاب سریع نوع شیر یکطرفه مناسب:
| مدل پیشنهادی | کاربرد |
| دریچهای | موتورخانه |
| فنری | بوسترپمپ |
| UL/FM | اطفای حریق |
| ویفری | فضای کم |
| استیل | سیال خورنده |
| برنجی | آب شهری |
کارشناسان توصیه میکنند معیارهای فنی زیر را بهدقت بررسی کنید تا از سازگاری محصول با سیستم خود مطمئن شوید:
- سایز و ابعاد اتصال: قطر شیر باید با لولهکشی تطابق داشته باشد. نوع اتصال را نیز بررسی کنید.
- فشار و دمای کاری سیستم: فشار ترکخوردگی و ماکزیمم تحمل فشار شیر باید پاسخگوی هد پمپ شما باشد.
- جنس بدنه و نشیمنگاه: برای سیالات خورنده به سراغ استیل بروید. برای آب شهری شیر یکطرفه برنجی و برای شبکههای وسیع ساختمانی شیر یکطرفه چدنی بهترین گزینهها هستند.
- تأییدیههای آتشنشانی: در پروژههای حساس آتشنشانی، استفاده از شیرهای دارای تأییدیههایی مانند UL Listed و FM Approved میتواند یکی از الزامات طراحی یا مشخصات فنی پروژه باشد.
فشار کاری (Working Pressure) یکی از مهمترین مشخصات فنی در انتخاب شیر یکطرفه است و نشان میدهد شیر تا چه میزان فشار را میتواند بدون افت عملکرد یا آسیب تحمل کند. انتخاب شیر با کلاس فشاری نامناسب میتواند باعث نشتی، کاهش عمر تجهیز یا حتی خرابی شبکه لولهکشی شود. در پروژههای صنعتی و بسیاری از تجهیزات آتشنشانی، کلاسهای فشاری بر اساس استاندارد ANSI/ASME و با عناوینی مانندClass 150 وClass 300 مشخص میشوند.
اشتباهات رایج در انتخاب شیر یکطرفه
انتخاب نادرست شیر یکطرفه میتواند باعث افت فشار، آسیب به پمپ و کاهش راندمان سیستم شود.
- انتخاب سایز نامناسب شیر
- نصب در جهت مخالف جریان
- انتخاب مکانیزم نامناسب برای نوع کاربرد
- بیتوجهی به فشار کاری و جنس بدنه
بسیاری از مشکلات عملکردی زمانی رخ میدهد که نوع شیر چک ولو یا شیر ضدبرگشت متناسب با فشار، دبی و شرایط نصب انتخاب نشود.
عوامل مؤثر بر قیمت شیر یکطرفه
هنگام استعلام قیمت شیر یکطرفه، متوجه اختلاف قیمتها در بازار خواهید شد. سایز، جنس بدنه، برند، نوع اتصال، کلاس فشار، داشتن تأییدیههای UL و FM و حتی نوع مکانیزم داخلی، همگی روی قیمت نهایی تأثیر مستقیم دارند.
- سایز: هرچه ابعاد و قطر نامی (DN) شیر بزرگتر باشد، مواد اولیه بیشتری مصرفشده و قیمت نهایی بالاتر میرود.
- جنس متریال: شیرهای استیل مانند SS316 گرانترین نوع بوده و پس از آن شیرهای چدنی داکتیل، برنجی و پلیمری قرار میگیرند.
- نوع عملکرد و مکانیزم: تولید شیرهای پیچیدهتر مانند شیرهای دیسکی کجشونده یا مدلهای مجهز به ضربهگیر هزینه بیشتری نسبت به مدلهای ساده دریچهای دارد.
- استانداردها و برند: محصولاتی که دارای استانداردهای UL و FM هستند بهدلیل تضمین عملکرد قطعی در حریق، نسبت به برندهای متفرقه قیمت بالاتری دارند.
نگهداری و علائم خرابی شیر یکطرفه
حتی بهترین تجهیزات نیز نیاز به مراقبت دارند. تست دورهای شیرهای یکطرفه برای اطمینان از عملکرد آنها در لحظه بحران ضروری است.
- نشت آب: جمع شدن آب اطراف شیر نشاندهنده آببندی نشدن صحیح نشیمنگاه است که باعث افت فشار میشود.
- کاهش فشار آب سیستم: میتواند بهدلیل نیمهبسته ماندن یا گرفتگی مسیر شیر با زباله باشد.
- صداهای غیرمعمول: تقتق کردن، سوت کشیدن یا کوبش (ضربه قوچ) هشداردهنده فرسودگی فنر یا لولای داخلی است.
- آلارمهای کاذب مکرر: در سیستمهای آتشنشانی، نوسانات فشار ناشی از شیر معیوب میتواند باعث فعال شدن بیدلیل پنل مرکزی شود.
- گیر کردن دیسک: رسوبات، خوردگی یا ذرات معلق ممکن است باعث باز یا بسته ماندن دیسک شده و عملکرد شیر را مختل کنند.
نصب شیر یکطرفه
نصب صحیح شیر یکطرفه بهاندازه انتخاب مدل مناسب اهمیت دارد. این شیر باید مطابق جهت فلش حکشده روی بدنه و بر اساس دستورالعمل سازنده نصب شود؛ زیرا نصب نادرست میتواند عملکرد آن را مختل کرده و باعث برگشت جریان شود. در سیستمهای پمپاژ و اطفای حریق نیز معمولاً شیر یکطرفه در خط خروجی پمپ نصب میشود تا از برگشت آب و آسیب به تجهیزات جلوگیری کند. همچنین، پس از نصب عملکرد شیر و عدم وجود نشتی را بررسی کرده تا از کارکرد صحیح آن در شرایط بهرهبرداری مطمئن شوید.
جمع بندی نهایی
شیر یکطرفه شاید در ظاهر قطعه ای ساده به نظر برسد، اما نقش آن در جلوگیری از برگشت جریان، حفظ فشار شبکه و محافظت از تجهیزاتی مانند پمپها و سیستمهای اطفای حریق، آن را به یکی از حیاتیترین اجزای سیستم لولهکشی تبدیل کرده است. انتخاب درست این تجهیز بر اساس نوع کاربرد، فشار کاری، جنس بدنه، نوع اتصال و استانداردهای موردنیاز، علاوهبر افزایش ایمنی از هزینه تعمیرات و توقف سیستم در آینده نیز جلوگیری میکند. اگر قصد خرید شیر یکطرفه دارید، کارشناسان ایمنی شاپ آمادهاند تا با ارائه مشاوره تخصصی، شما را در انتخاب مناسبترین مدل متناسب با نیاز پروژه همراهی کنند. برای دریافت مشاوره، استعلام قیمت شیر یکطرفه و بررسی مشخصات فنی محصولات، همین حالا محصولات این صفحه را مشاهده کنید تا با اطمینان، بهترین انتخاب را داشته باشید.
چرا شیر یکطرفه را از ایمنی شاپ بخریم؟
- ارائه محصولات دارای تأییدیههای معتبر
- تنوع سایز و کلاس فشاری
- مشاوره تخصصی پیش از خرید
- ارسال سریع به سراسر کشور
- امکان دریافت پیشفاکتور برای پروژهها
- پشتیبانی فنی در انتخاب محصول
سؤالات متداول
1- تفاوت شیر یکطرفه و شیر کشویی چیست؟
شیر کشویی برای قطع و وصل کامل و دستی جریان توسط اپراتور یا موتور استفاده میشود و جریان میتواند از دو طرف آن عبور کند. اما شیر یکطرفه یک مکانیزم ایمنی خودکار است که فقط جریان یکسویه را ممکن میسازد.
2- جهت نصب شیر یکطرفه چگونه است؟
روی بدنه تمامی شیرهای یکطرفه یک فلش یا پیکان حک شده است. این فلش جهت مجاز حرکت سیال را نشان میدهد و شیر باید دقیقاً همراستا با مسیر پمپاژ نصب شود.
3- بهترین نوع شیر یکطرفه کدام است؟
انتخاب بهترین نوع به سیستم شما بستگی دارد. برای مهار ضربه قوچ نوع فنری، برای عبور حجم بالای سیال بدون افت فشار نوع دریچهای و برای فضاهای بسیار تنگ نوع ویفری (دیسکی) ایدهآل هستند.
4- چرا استفاده از شیر یکطرفه ضروری است؟
- جلوگیری از برگشت جریان و آلودگی شبکه آب
- حفظ فشار در سیستمهای پمپاژ و اطفای حریق
- محافظت از پمپ و تجهیزات در برابر جریان معکوس
- کاهش احتمال ایجاد ضربه قوچ در مدلهای مناسب
- افزایش پایداری و قابلیت اطمینان سیستم
5- آیا شیر یکطرفه نیاز به سرویس و بازدید دورهای دارد؟
بله، شیرهای یکطرفه باید بهصورت دورهای از نظر نشتی، عملکرد دیسک، خوردگی، رسوب و جهت صحیح عملکرد بررسی شوند تا در زمان نیاز بتوانند از برگشت جریان جلوگیری کنند.
6- برندهای معتبر شیر یکطرفه چه هستند؟
- tyco
- gala
- rapidrop
- chpbv
- flowcom
7- تفاوت شیر یکطرفه فنری و دریچهای چیست؟
شیر یکطرفه فنری بهدلیل بسته شدن سریعتر برای سیستمهایی که احتمال ضربه قوچ وجود دارد مناسبتر است؛ درحالیکه شیر یکطرفه دریچهای بهدلیل افت فشار کمتر برای خطوط با دبی بالا و جریان یکنواخت کاربرد بیشتری دارد.
