نازل FM200
در سیستم اطفای حریق FM200، تنها کیفیت سیلندر یا پنل کنترل، تعیینکننده عملکرد سیستم نیست؛ دقت در توزیع عامل اطفایی نیز به همان اندازه اهمیت دارد. نازل اطفای گازی FM200 آخرین بخش از مسیر تخلیه است و وظیفه دارد عامل اطفایی را با الگوی صحیح در سراسر فضای تحت حفاظت توزیع کند. انتخاب نادرست آن میتواند مانع دستیابی به غلظت طراحی FM200 شده و عملکرد کل سیستم را تحت تأثیر قرار دهد. در ادامه با نحوه عملکرد، انواع، اصول طراحی، مشخصات فنی و نکات خرید نازل اطفا گازی FM200آشنا میشوید.
✨✨ از تمامی تجهیزات مورد نیاز اطفا حریق در این صفحه دیدن کنید : سیستم اطفا حریق🔥🚨
نازل FM200 چیست؟
نازل FM200 یک وسیله تخلیه مهندسیشده است که در انتهای شبکه لولهکشی عامل تمیز (Clean Agent)نصب میشود. هدف آن، پخش یکنواخت FM200 (HFC-227ea) در سراسر محفظه تحت حفاظت پس از باز شدن شیر آزادسازی است. نازل اطفای گازی FM200 وظیفه کنترل نرخ جریان، سرعت خروج عامل، زاویه پاشش، افت فشار و مساحت پوشش را برعهده دارد تا گاز با غلظت طراحیشده در تمام نقاط محفظه توزیع شود. هر نازل دارای یک یا چند روزنه تخلیه بوده که با دقت بالا ماشینکاریشده است. این روزنهها در حین طراحی سیستم محاسبه میشوند تا مقدار دقیقی از عامل اطفایی به تمام نقاط اتاق برسد. نازل بهعنوان آخرین المان کنترلی سیستم اطفا عمل کرده و شرایط لازم برای خروج کنترلشده و توزیع یکنواخت عامل FM200 را در فضای تحت حفاظت فراهم میکند. یک نازل مناسب باعث میشود عامل FM200 با سرعت، غلظت و الگوی صحیح در کل محفظه توزیع و شرایط لازم برای مهار سریع و یکنواخت حریق در تمامی بخشهای فضای تحت حفاظت فراهم شود. از آنجا که هر اتاق تحت حفاظت، ابعاد و خطرات متفاوتی دارد، هر نازل FM200 بهطور خاص برای پروژه مورد نظر انتخاب میشود.
نازل اطفای گازی FM200 چگونه کار میکند؟
پس از اینکه پنل کنترل حریق، وجود آتش را تأیید کرد، شیر سیلندر FM200 باز شده و عامل اطفایی از طریق شبکه لولهکشی بهسمت نازلها حرکت میکند. نازل بهعنوان آخرین بخش سیستم وظیفه دارد این عامل را با دبی، فشار و الگوی پاشش طراحیشده در فضای تحت حفاظت توزیع کند.داخل هر نازل یک یا چند اوریفیس با قطر دقیق وجود دارد که بر اساس محاسبات هیدرولیکی طراحی شدهاند. هنگام عبور FM200 از این روزنهها، فشار کاهش یافته و عامل اطفایی بهسرعت منبسط شده و در مدتزمان تعیینشده توسط استاندارد NFPA 2001 بهصورت یکنواخت در محیط پخش میشود. این توزیع کنترلشده باعث میشود غلظت موردنیاز FM200 در تمام نقاط فضا تأمینشده و حریق بدون ایجاد نواحی فاقد پوشش مهار شود.
طراحی نازل FM200 چگونه انجام میشود؟
طراحی نازل FM200 تنها به انتخاب نازل ۱۸۰ یا ۳۶۰ درجه محدود نمیشود. برای توزیع یکنواخت عامل اطفایی و دستیابی به غلظت طراحی، محل نصب، تعداد نازلها، اندازه اوریفیس و الگوی پاشش باید بر اساس محاسبات هیدرولیکی تعیین شوند. در این فرآیند، عواملی مانند حجم و ارتفاع اتاق، چیدمان تجهیزات، موانع، طبقهبندی خطر و مشخصات شبکه لولهکشی بررسی میشود. سپس با استفاده از نرمافزارهای طراحی مورد تأیید سازنده، تعداد نازلها، محل نصب و اندازه اوریفیس محاسبه میشود تا سیستم مطابق استاندارد عمل کند. به همین دلیل، در سیستمهای FM200 هیچ نازلی بهصورت تجربی انتخاب نمیشود و تمام مشخصات آن باید بر اساس خروجی نرمافزار طراحی و محاسبات هیدرولیکی سازنده تعیین شود.

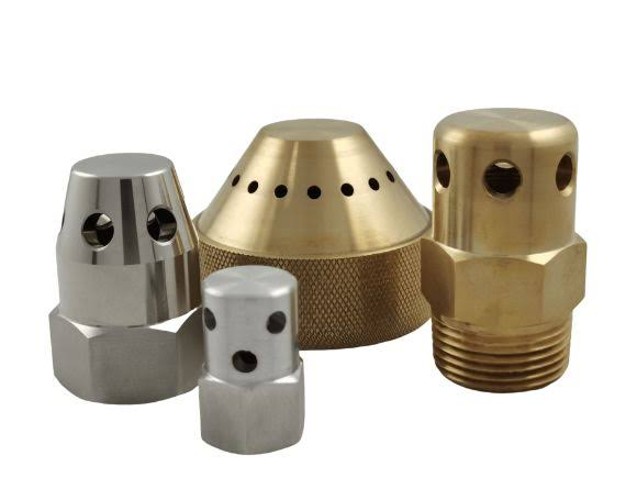

اجزای یک نازل اطفاء حریق FM200
اگرچه نازل FM200 ظاهری ساده دارد، اما از چند بخش مهندسیشده تشکیل شده که هرکدام در کنترل جریان و توزیع صحیح عامل اطفایی نقش دارند.
- بدنه نازل: استحکام ساختاری ایجاد کرده و مستقیماً به سیستم لولهکشی متصل میشود.
- اوریفیس یا روزنه نازل: اوریفیس قطر دقیقی دارد که بر اساس محاسبات هیدرولیکی تعیین شده و دبی و الگوی توزیع FM200 را کنترل میکند.
- اتصال رزوهای: نازلهای FM200 از طریق اتصالات رزوهای یا سایر اتصالات مکانیکی تأییدشده به سیستم لولهکشی متصل میشوند.
- دریچههای تخلیه: جهت و زاویه آزادسازی عامل را تعیین میکنند. تعداد، جهتگیری و هندسه آنها با توجه به نوع نازل متفاوت است. بهعنوان مثال:
- یک نازل ۳۶۰ درجه، عامل را بهطور یکنواخت در تمام جهات پخش میکند و معمولاً در نزدیکی مرکز محفظه تحت حفاظت نصب میشود.
- یک نازل ۱۸۰ درجه، عامل را در یک الگوی نیمدایره هدایت کرده و معمولاً نزدیک دیوارها یا محیط اتاق نصب میشود.
انواع نازلهای اطفای حریق FM200
نازلهای FM200 در پیکربندیهای مختلف، بسته به هندسه فضای تحت حفاظت، مکان نصب و الگوی تخلیه مورد نیاز در دسترس هستند. انتخاب نوع صحیح نازل ضروری است، زیرا توزیع نامناسب میتواند از رسیدن سیستم به غلظت اطفایی مورد نیاز جلوگیری کند.
نازل ۳۶۰ درجه FM200
این نازل برای تخلیه یکنواخت عامل تمیز در تمامی جهات اطراف خود طراحی شده است. این نوع نازل معمولاً در موارد زیر نصب میشود:
- مرکز اتاق تحت حفاظت
- زیر سقف
- در کاربردهای فضای باز و نیازمند توزیع متقارن
الگوی تخلیه دایرهای به عامل اجازه میدهد تا با حداقل مناطق مرده در سراسر محفظه پخش شود. مساحت پوشش دقیق به عواملی مانند ابعاد اتاق، ارتفاع سقف، ارتفاع نازل، طراحی شبکه لولهکشی و غلظت عامل مورد نیاز بستگی دارد.
نازل ۱۸۰ درجه FM200
این نازل برای مکانهایی طراحی شده که نازل در نزدیکی دیوار یا مرز محفظه قرار میگیرد. بهجای آزادسازی گاز در تمام جهات، FM200 را در یک الگوی نیمدایره بهسمت منطقه تحت حفاظت پخش میکند. مکانهای نصب معمول عبارتاند از:
- در امتداد دیوارهای اتاق
- نزدیک نواحی محیطی
- در فضاهای باریک
طبق دستورالعملهای طراحی بسیاری از تولیدکنندگان، نازلهای محیطی باید در فاصله مناسب از دیوارها نصب شوند تا توزیع گاز بهدرستی انجام شود.
نازل سقفی FM200
نصب سقفی، یکی از رایجترین پیکربندیها برای سیستمهای FM200 است. در این چیدمان، نازلها در بالای تجهیزات تحتحفاظت نصب شده و عامل را بهسمت پایین و داخل محفظه تخلیه میکنند. نازلهای سقفی بهطور گسترده در موارد زیر استفاده میشوند:
- اتاقهای IT
- مراکز داده
- اتاقهای آرشیو
- محیطهای آزمایشگاهی
نازل دیواری FM200
از نازلهای دیواری زمانی استفاده میشود که نصب سقفی عملی نباشد. آنها برای موارد زیر مناسب هستند:
- اتاقهایی با محدودیتهای ساختاری
- مناطقی با سقف کاذب
- چیدمان تجهیزات نیازمند تخلیه جانبی
جهتگیری نازل باید بهدقت محاسبه شود تا از توزیع نابرابر جلوگیری شود.
کاربردهای نازل FM200
نازل FM200 در همان فضاهایی استفاده میشود که سیستم اطفای حریق گازی برای حفاظت از تجهیزات حساس طراحی شده است، اما نقش آن با سیلندر تفاوت دارد. وظیفه نازل، توزیع یکنواخت عامل اطفایی در فضای تحت حفاظت است تا غلظت موردنیاز FM200 در تمام نقاط اتاق تأمین شود. محل نصب، نوع نازل (۱۸۰ یا ۳۶۰ درجه)، ارتفاع نصب و اندازه اوریفیس با توجه به ابعاد اتاق، چیدمان تجهیزات، وجود موانع و نتایج محاسبات هیدرولیکی تعیین میشود. به همین دلیل ممکن است دو اتاق با کاربری مشابه، به نازلهایی با تعداد، محل نصب یا مشخصات متفاوت نیاز داشته باشند تا پوشش کامل و یکنواخت عامل اطفایی تضمین شود.
مشخصات نازلهای اطفاء حریق FM200
هر یک از این مشخصات در کنار محاسبات هیدرولیکی سیستم تعیین شده و انتخاب نادرست هرکدام میتواند بر نحوه توزیع عامل اطفایی و عملکرد کل سیستم تأثیر بگذارد.
| توضیحات | ویژگی |
| معمولاً از برنج با مقاومت بالا در برابر خوردگی ساخته میشود. در محیطهای خورنده از فولاد ضدزنگ استفاده میشود. | جنس ساخت |
| باید با فشار سیستم FM200 هماهنگ باشد. سیستمها معمولاً در فشارهای ۲۵ و ۴۲ بار طراحی میشوند. | فشار کاری |
| بر اساس محاسبات هیدرولیکی تعیین میشود و روی دبی، سرعت تخلیه و توزیع گاز تأثیر دارد. | قطر روزنه |
| با توجه به قطر لوله، دبی مورد نیاز و طراحی سازنده انتخاب میشود. | اندازه اتصال |
| به نوع نازل، ارتفاع نصب و طراحی فضا بستگی دارد. نازل ۳۶۰ درجه برای پوشش همهجهته و نازل ۱۸۰ درجه برای نصب کنار دیوار استفاده میشود. | مساحت پوشش |
| ۱۸۰ یا ۳۶۰ درجه | زاویه پاشش |
| سقفی یا دیواری | نوع نصب |
| NFPA 2001، ISO 14520، UL Listed، FM Approved | استانداردها |
دستورالعملهای نصب نازل FM200
نصب صحیح نازل FM200 نقش مستقیمی در عملکرد سیستم اطفای حریق دارد. حتی باکیفیتترین نازل نیز اگر مطابق طراحی مهندسی نصب نشود، نمیتواند عامل اطفایی را بهدرستی توزیع کند. در زمان نصب، محل قرارگیری نازل، نوع نازل، اندازه اوریفیس و مسیر لولهکشی باید دقیقاً مطابق محاسبات هیدرولیکی و نقشه تأییدشده پروژه باشد.
- نصب مطابق طراحی سیستم: هرگونه جابهجایی نازل یا تغییر نوع آن بدون محاسبات مجدد، تعادل توزیع گاز را برهم میزند.
- انتخاب محل مناسب: نازلهای ۳۶۰ درجه معمولاً در مرکز فضا و نازلهای ۱۸۰ درجه در نزدیکی دیوارها یا مرزهای اتاق نصب میشوند.
- عدم تغییر اوریفیس: قطر اوریفیس باید دقیقاً مطابق طراحی باشد و نباید سوراخکاری، تعویض یا تغییر داده شود.
- جلوگیری از ایجاد مانع: وجود تجهیزات، سینی کابل، کابینت یا اجزای سازهای در مسیر پاشش میتواند الگوی توزیع گاز را مختل کند.
استانداردها و گواهینامههای نازل FM200
استانداردهای بینالمللی اطمینان میدهند که نازلهای FM200، مطابق با الزامات ایمنی شناختهشده، طراحی، آزمایش و نصب میشوند. استاندارد NFPA 2001 نیز الزامات طراحی، نصب، آزمون و نگهداری سیستمهای اطفای حریق با عامل تمیز مانند FM200 را مشخص کرده و یکی از مهمترین مراجع در طراحی این سیستمها است.
- استاندارد NFPA 2001
- استاندارد ISO 14520
- گواهینامه UL Listed
- گواهینامه FM Approved
اشتباهات رایج در انتخاب نازل FM200
انتخاب نادرست نازل میتواند باعث شود سیستم FM200 با وجود طراحی صحیح، عملکرد مطلوبی نداشته باشد. برخی از رایجترین خطاها عبارتاند از:
- نصب نازل ۳۶۰ درجه در نزدیکی دیوار سبب ایجاد نواحی بدون پوشش
- تغییر قطر اوریفیس بدون انجام محاسبات هیدرولیکی
- استفاده از نازل برندهای دیگر بدون تأیید سازنده سیستم
- بیتوجهی به موانعی مانند سینی کابل، کانالها یا تجهیزات مسدودکننده مسیر توزیع گاز
عوامل مؤثر بر قیمت نازل FM200
قیمت نازل FM200 به برند، نوع نازل، اندازه اوریفیس، جنس بدنه و گواهینامههای بینالمللی بستگی دارد. همچنین در برخی برندها، نازل باید متناسب با نرمافزار طراحی همان سازنده انتخاب شود که بر قیمت نهایی تأثیر میگذارد.
- سازنده و برند: برند سازنده بر قیمت نازل تأثیر دارد.
- جنس و کیفیت ساخت: جنس بدنه بر قیمت نهایی تأثیر میگذارد. مواد با کیفیتتر معمولاً طول عمر بیشتری دارند.
- الزامات گواهینامه: محصولاتی با گواهینامههایی مانند UL و FM ممکن است هزینه بیشتری داشته باشند، زیرا تحت آزمایشات و تأییدیههای کیفی اضافی قرار گرفتهاند.
چگونه نازل FM200 مناسب را انتخاب کنیم؟
خرید نازل FM200 تنها بر اساس سایز یا نوع اتصال انجام نمیشود. این قطعه باید کاملاً با طراحی هیدرولیکی سیستم و مشخصات پروژه هماهنگ باشد؛ درغیراینصورت ممکن است غلظت موردنیاز عامل اطفایی در تمام نقاط تأمین نشود. هنگام انتخاب نازل به این موارد توجه کنید:
- سازگاری با برند سیستم: نازل باید با سیستم و نرمافزار طراحی همان سازنده سازگار باشد. در بسیاری از موارد نازل برندهای مختلف قابل جایگزینی با یکدیگر نیستند.
- نوع نازل: با توجه به محل نصب، نازل ۱۸۰ درجه یا ۳۶۰ درجه انتخاب میشود. استفاده از نوع نامناسب میتواند باعث ایجاد نواحی بدون پوشش شود.
- اندازه اوریفیس: قطر اوریفیس بر اساس محاسبات هیدرولیکی تعیین میشود و نباید بهصورت تجربی یا سلیقهای انتخاب یا تغییر داده شود.
انتخاب نازل اطفا حریق FM200 مناسب
نازل اطفای حریق FM200، یک جز کوچک اما حیاتی است که بهطور مستقیم بر عملکرد یک سیستم حفاظت در برابر آتش با عامل تمیز تأثیر میگذارد. یک نازل متناسب تضمین میکند که گاز FM200 با غلظت، نرخ جریان و الگوی تخلیه صحیح به تمام نقاط محفظه تحت حفاظت برسد. عواملی مانند نوع نازل، اندازه روزنه، موقعیت نصب، کیفیت مواد و سطح گواهینامه همگی باید در طول طراحی سیستم در نظر گرفته شوند. برای محیطهای حیاتی مانند مراکز داده، اتاقهای برق، مراکز کنترل و تأسیسات صنعتی استفاده از نازلهای FM200 دارای گواهینامه از تولیدکنندگان معتبر، حفاظت و قابلیت اطمینان سیستم را افزایش میدهد.
انتخاب نازل مناسب، تنها به خرید یک تجهیز محدود نمیشود؛ بلکه یکی از عوامل تعیینکننده در عملکرد صحیح کل سیستم اطفای حریق هنگام بروز حریق است. کارشناسان ایمنی شاپ با بررسی نقشه، حجم فضای تحتحفاظت و مشخصات سیستم میتوانند مناسبترین نازل اطفای گازی FM200 را برای پروژه شما پیشنهاد دهند تا سیستم مطابق الزامات استاندارد و با حداکثر کارایی اجرا شود.
