سنسور مونوکسید کربن چیست؟ راهنمای کامل عملکرد، انواع، نصب و خرید دتکتور CO
آنچه در این مقاله میخوانید...
مونوکسید کربن گازی است که نه دیده میشود، نه بو و طعمی دارد؛ به همین دلیل بدون وجود یک دستگاه هشداردهنده، هیچ راهی برای آگاهی از حضور آن در هوا وجود ندارد. سنسور مونوکسید کربن (CO) قطعهای الکترونیکی است که غلظت این گاز سمی را در هوا اندازه گیری و در صورت رسیدن به سطح خطرناک، هشدار صادر میکند.
با توجه به این که منابع تولید CO از بخاری و آبگرمکن گرفته تا پارکینگ و موتورخانه در اغلب ساختمانها وجود دارد، نصب این سنسورها یکی از اقدامات مهم ایمنی ساختمان محسوب میشود و بر اساس مقررات ملی ساختمان، در بسیاری از کاربریها الزامی است. در این مقاله به بررسی نحوه کارکرد سنسورCO ، نصب، تفاوت با دتکتور دود، نکات مهم هنگام خرید، قیمت و نحوه نگهداری از سنسور مونوکسید کربن میپردازیم.
سنسور مونوکسید کربن چیست؟
سنسور CO دستگاهی است که وظیفه تشخیص و اندازهگیری غلظت گاز مونوکسید کربن در هوا را بر عهده دارد. این قطعه معمولاً بخشی از یک مجموعه کاملتر به نام دتکتور یا آشکارساز CO است که از سه بخش اصلی تشکیل میشود:
- عنصر حسگر که گاز را تشخیص میدهد.
- مدار پردازشکننده که سیگنال دریافتی را تفسیر میکند.
- بخش خروجی که در صورت لزوم هشدار صوتی، نوری یا سیگنال الکتریکی صادر میکند.
تفاوت اصلی سنسور CO با سایر سنسورهای گازی در این است که هر سنسور برای شناسایی یک ماده شیمیایی مشخص طراحی میشود؛ سنسور CO عمدتاً به مونوکسید کربن پاسخ میدهد (هرچند بسته به فناوری و مدل ممکن است درجه محدودی از حساسیت متقابل به برخی گازهای دیگر مانند هیدروژن یا اتانول هم داشته باشد) و برای تشخیص گازهای قابلاشتعال مانند متان یا پروپان مناسب نیست.
کاربردهای سنسور مونوکسید کربن
سنسور CO در طیف گستردهای از فضاها کاربرد دارد.
- در ساختمانهای مسکونی، دتکتورهای مستقل نزدیک اتاق خواب و آشپزخانه نصب میشوند.
- در پارکینگها، سنسورهای آنالوگ برای پایش پیوسته و کنترل خودکار تهویه استفاده میشوند.
- در موتورخانهها، دتکتورها همراه با سیستم اعلام حریق یا BMS برای هشدار زودهنگام نصب میشوند.
- در محیطهای صنعتی، سنسورهای CO بخشی از سیستم ایمنی کارخانهها و کورههای صنعتی هستند.
- در سیستمهای اعلام حریق از دتکتورهای متعارف یا آدرس پذیر تأیید شده برای اتصال به پنل مرکزی استفاده میشود.

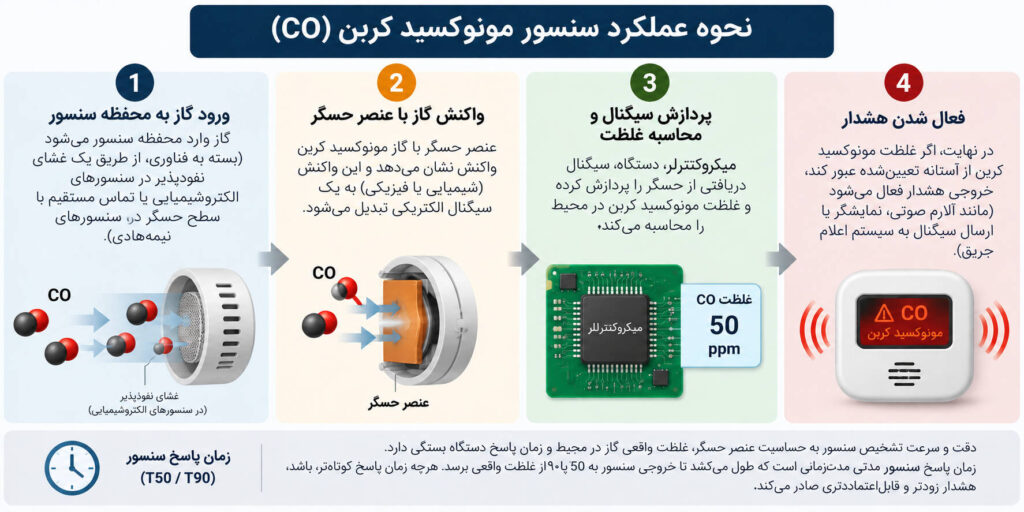

سنسور مونوکسید کربن چگونه کار میکند؟
روند کلی عملکرد سنسور CO را میتوان اینگونه خلاصه کرد:
- گاز وارد محفظه سنسور میشود (بسته به فناوری، از طریق یک غشای نفوذپذیر در سنسورهای الکتروشیمیایی یا تماس مستقیم با سطح حسگر در سنسورهای نیمههادی)
- عنصر حسگر با گاز واکنش نشان داده و این واکنش به یک سیگنال الکتریکی تبدیل میشود.
- میکروکنترلر دستگاه سیگنال را پردازش کرده و غلظت را محاسبه میکند.
- در نهایت، اگر غلظت از آستانه تعیینشده عبور کند، خروجی هشدار فعال میشود.
سنسور چگونه افزایش غلظت CO را تشخیص میدهد؟
دقت و سرعت تشخیص سنسور به چند عامل بستگی دارد؛ حساسیت ذاتی عنصر حسگر، غلظت واقعی گاز در محیط و زمان پاسخ دستگاه که اغلب بهصورت مدتزمانی تعریف میشود که طول میکشد تا خروجی سنسور به درصد مشخصی از غلظت واقعی برسد؛ در دیتاشیت سازندهها این معیار اغلب با عنوان T50 یا T90 مشخص میشود. هرچه فناوری سنسور دقیقتر و زمان پاسخ کوتاهتر باشد، هشدار زودتر و قابلاعتمادتری صادر میکند.

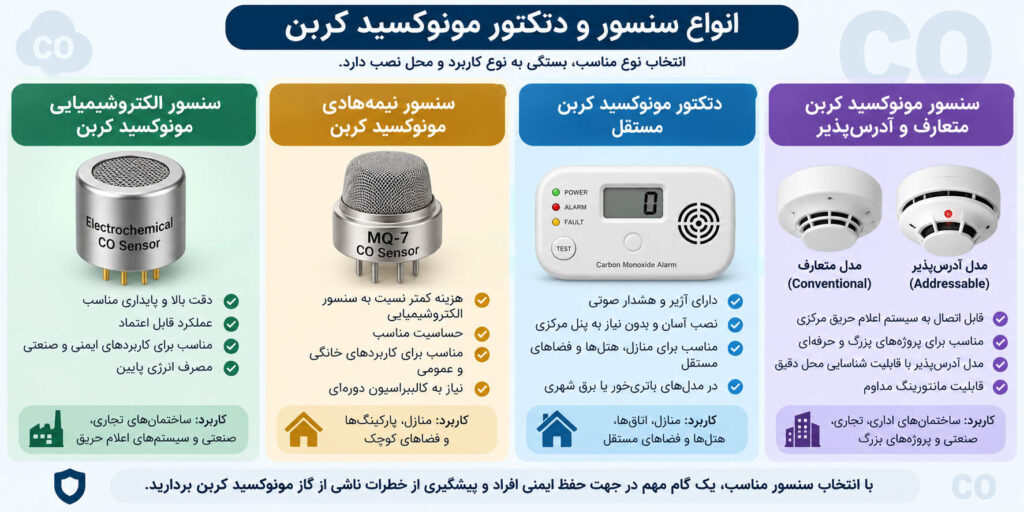

انواع سنسور و دتکتور مونوکسید کربن
در این بخش، انواع سنسورها و دتکتورهای مونوکسید کربن را بر اساس فناوری تشخیص و نحوه عملکرد بررسی میکنیم.
سنسور الکتروشیمیایی مونوکسید کربن
در این نوع سنسور، گاز CO وارد محفظهای حاوی الکترودها و یک محلول الکترولیت میشود و واکنش اکسایش-کاهش حاصل، جریان الکتریکی ضعیفی متناسب با غلظت گاز تولید میکند. این فناوری بهدلیل دقت بالا، پاسخ سریع و مصرف انرژی پایین، پرکاربردترین گزینه در دتکتورهای خانگی و تجاری است؛ محدودیت اصلی آن عمر محدود الکترولیت و قیمت نسبتاً بالای آن نسبت به سنسورهای سادهتر است.
سنسور نیمههادی مونوکسید کربن
سنسورهای نیمههادی بر پایه تغییر مقاومت الکتریکی یک لایه اکسید فلزی در تماس با گاز CO عمل میکنند. این سنسورها معمولاً ارزانتر و بادوامتر هستند، اما بهدلیل نیاز به المنت گرمایشی، مصرف انرژی بالاتری دارند و در برابر نوسانات دما و رطوبت حساسترند. این نوع بیشتر در مانیتورهای کیفیت هوای عمومی بهکار میرود.
دتکتور مونوکسید کربن مستقل
دتکتور مستقل، مداری کامل برای تشخیص و هشدار دارد و بدون نیاز به اتصال به پنل مرکزی بهتنهایی کار میکند. این نوع برای خانه، آپارتمان، اتاق خواب و فضاهای کوچک مناسب بوده و نصب آن سادهتر از انواع سیستمی است.
دتکتور مونوکسید کربن متعارف و آدرسپذیر
در پروژههای بزرگ تر که دتکتور باید به سامانه اعلام حریق یا سیستم مدیریت ساختمان متصل شود، دو رویکرد اصلی وجود دارد، دتکتور متعارف که به یک زون از پنل متصل میشود و دتکتور آدرسپذیر که مکان دقیق فعالشدن هشدار را به پنل مرکزی گزارش میدهد. انتخاب بین این دو معمولاً به مقیاس پروژه و الزامات طراحی سیستم اعلام حریق بستگی دارد.
دو کاربرد رایج: سنسور نقطهای برای آشپزخانه و سنسور آنالوگ برای پارکینگ
انتخاب مدل سنسور باید متناسب با محیط نصب و نوع اتصال مورد نیاز پروژه باشد. دو نمونه رایج از این تفاوت کاربردی عبارتاند از:
- سنسور نقطهای برای آشپزخانه: در فضاهایی مانند آشپزخانه که منبع احتمالی CO (اجاق گاز) در یک نقطه مشخص و محدود قرار دارد، معمولاً از یک دتکتور نقطهای با هشدار داخلی استفاده میشود که بهصورت مستقل، همان محل را پایش کرده و در صورت افزایش غلظت، هشدار صوتی یا نوری صادر میکند. این نوع برای فضاهای کوچک و مجزا با یک منبع مشخص، گزینهای عملی و کمهزینه است.
- سنسور آنالوگ برای پارکینگ: در پارکینگهای سرپوشیده که سطح CO بهطور پیوسته و در نقاط مختلف باید پایش شود، معمولاً از سنسورهایی با خروجی آنالوگ مانند 4–20 میلیآمپر یا ولتاژ متناسب با غلظت استفاده میشود. این خروجی امکان اتصال مستقیم به کنترلر تهویه یا سیستم مدیریت ساختمان (BMS) را فراهم میکند تا با افزایش تدریجی غلظت گاز، فنهای اگزاست بهصورت خودکار و متناسب با شدت آلودگی فعال شوند. مشخصات دقیق هر مدل باید بر اساس کاتالوگ سازنده و الزامات طراحی سیستم تهویه پروژه انتخاب شود.
سنسور مونوکسید کربن کجا نصب میشود؟
- محل نصب دتکتور CO در ساختمان مسکونی: در واحدهای مسکونی، دتکتور باید نزدیک محل خواب، در راهروهای منتهی به اتاقها و در فضاهایی که وسایل احتراقی دارند نصب شود؛ بهگونهای که صدای هشدار برای تمام ساکنان قابلشنیدن باشد. در ساختمانهای چندطبقه، معمولاً برای هر طبقه یک دتکتور جداگانه در نظر گرفته میشود.

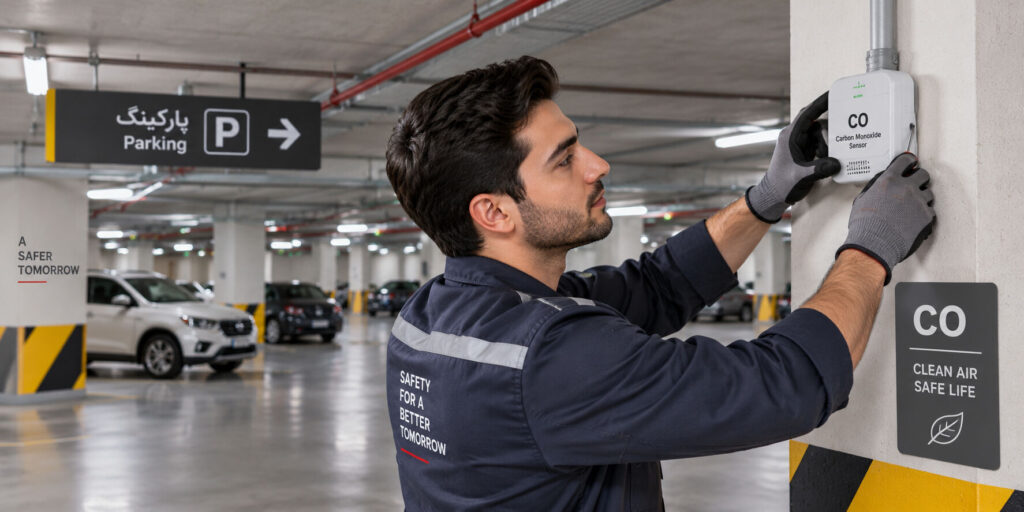

- محل نصب سنسور CO در پارکینگ: پارکینگهای سرپوشیده بهدلیل تجمع دود اگزوز خودرو، یکی از پرخطرترین فضاها از نظر غلظت CO هستند. در این فضا، سنسور باید در نقطهای نصب شود که بتواند تجمع گاز را بهدرستی پایش کرده و در صورت نیاز، سیگنال را به سیستم تهویه مکانیکی ارسال کند تا هوای پارکینگ تخلیه شود.
- محل نصب دتکتور CO در موتورخانه: موتورخانه بهدلیل وجود دیگهای بخار، مشعلها و تجهیزات احتراقی از دیگر فضاهای پرریسک است. در این فضا، سنسور معمولاً باید در نزدیکی منبع احتمالی نشت و در مسیر جریان هوا نصب شود تا در کوتاهترین زمان ممکن، افزایش غلظت را تشخیص دهد.
سنسور مونوکسید کربن در چه مکانهایی نباید نصب شود؟
نصب دتکتور در موقعیتهای زیر توصیه نمیشود، چون میتواند باعث خطای تشخیص یا کاهش عمر سنسور شود:
- مستقیم روی وسایل احتراقی یا در فاصله بسیار نزدیک به آنها
- در مجاورت دریچه تهویه، پنجره یا در ورودی هوا
- در فضایی با رطوبت یا گردوغبار بیشتر از حدی که سازنده توصیه کرده
این محلها باید هنگام نصب شناسایی شده و از قرار دادن دتکتور در آنها خودداری شود.
فاصله و ارتفاع نصب سنسور CO
از آنجا که چگالی مونوکسید کربن نزدیک به هواست، برخلاف دتکتور دود، ارتفاع نصب آن بهاندازه محل نصب حساس نیست و نمیتوان یک ارتفاع ثابت را برای همه فضاها تجویز کرد.
با این حال، بهعنوان یک قاعده کلی، دتکتور معمولاً روی دیوار و در ارتفاعی تقریباً همسطح قفسه سینه تا چشم نصب میشود (نه مستقیم روی سقف یا کف) و بهتر است حداقل ۱ تا ۱.۵ متر از وسایل احتراقی مانند اجاق گاز یا بخاری و همچنین از پنجره، در ورودی هوا یا دریچه تهویه فاصله داشته باشد تا از خطای تشخیص جلوگیری شود.
محل و ارتفاع دقیق نهایی باید بر اساس نوع دتکتور، دستورالعمل سازنده و الزامات استاندارد یا مقررات پروژه تعیین شود.
ضوابط آتش نشانی و استانداردهای مرتبط با سنسور CO
انتخاب و نصب دتکتور مونوکسید کربن، بهویژه در فضایی که به سیستم اعلام حریق ساختمان متصل میشود، باید مطابق با الزامات سازمان آتشنشانی و استانداردهای مرجع صورت گیرد. مبحث هفدهم مقررات ملی ساختمان، نصب آشکارساز CO و گاز طبیعی را در موتورخانهها، ساختمانهای عمومی و ساختمانهای خاص الزامی میداند و این الزام بسته به نوع کاربری و شرایط پروژه متفاوت است.
انتخاب، محل نصب و نوع اتصال دتکتور باید با تأییدیه آتشنشانی و بر اساس نقشههای مصوب پروژه انجام شود، بهویژه در مواردی که دتکتور CO قرار است به تابلوی اعلام حریق یا سیستم مدیریت ساختمان (BMS) متصل شود. در کنار الزامات ملی، استانداردهای بینالمللی نیز دامنه عملکرد این تجهیزات را مشخص میکنند؛ از جمله:
- EN 50291 برای آلارمهای CO خانگی
- EN 54-26برای دتکتورهای نقطهای CO در سیستمهای اعلام حریق
- EN 54-30برای دتکتورهای چندحسگری CO بههمراه حرارت
- UL 2034برای آلارمهای تکایستگاهی و چندایستگاهی CO
در چنین کاربردی فقط باید دتکتورهایی که مشخصاً برای اتصال به سیستم اعلام حریق طراحی و تأیید شده استفاده شوند؛ یک دتکتور مستقل خانگی جایگزین مناسبی برای دتکتور تأییدشده سیستم اعلام حریق نیست.
تفاوت سنسور مونوکسید کربن و دتکتور دود چیست؟
سنسور CO و دتکتور دود دو ابزار کاملاً متفاوت برای دو نوع خطر متفاوتاند؛ یکی به یک گاز سمی و نامرئی پاسخ میدهد و دیگری به ذرات معلق ناشی از احتراق. در جدول زیر این تفاوتها را خلاصه کردهایم:
| ویژگی | دتکتور CO | دتکتور دود |
| تشخیص | مونوکسید کربن | ذرات دود |
| نوع خطر | گاز سمی نامرئی | آتشسوزی |
| سنسور | مخصوص CO | سنسور نوری یا یونیزاسیون دود |
| کاربرد | تشخیص نشت گاز سمی و برخی حریقها | تشخیص حریق |
به همین دلیل، دتکتور دود نمیتواند نشت CO ناشی از عملکرد نادرست وسایل گازسوز را تشخیص دهد، مگر آنکه دستگاه بهطور مشخص برای تشخیص هر دو، یعنی بهصورت دتکتور ترکیبی دود و CO طراحی و تأیید شده باشد؛ در این حالت باید حتماً به تأییدیه استاندارد مربوط به عملکرد ترکیبی دستگاه توجه کرد.
هنگام خرید سنسور مونوکسید کربن به چه نکاتی توجه کنیم؟
- نوع سنسور: انتخاب بین فناوری الکتروشیمیایی، نیمههادی یا سایر فناوریها باید بر اساس کاربری موردنظر و بودجه پروژه انجام شود.
- محدوده اندازهگیری و حساسیت: صرفاً به عدد کلی محدوده اندازهگیری توجه نکنید؛ آنچه اهمیت بیشتری دارد این است که سنسور در همان بازه غلظتی که انتظار میرود تا چه حد دقیق عمل میکند.
- زمان پاسخ و نحوه هشدار: نوع خروجی هشدار میتواند آژیر صوتی، چراغ LED، نمایشگر دیجیتال یا اتصال به پنل مرکزی باشد؛ انتخاب این مورد به محل نصب و نیاز پروژه بستگی دارد.
- نوع منبع تغذیه: دتکتورها میتوانند با باتری، برق شهری یا تغذیه از پنل مرکزی کار کنند؛ این انتخاب باید متناسب با شرایط نصب و دسترسی به منبع تغذیه باشد.
- نوع خروجی و قابلیت اتصال: در صورتی که مشخصات محصول این امکان را فراهم کند، خروجیهایی مانند رله، سیگنال آنالوگ یا اتصال به پنل اعلام حریق میتواند برای یکپارچهسازی با سایر سیستمهای ساختمان استفاده شود.
- استانداردها و تأییدیهها: استانداردی مناسب است که متناسب با نوع دتکتور و بازار هدف باشد؛ برای مثال، دتکتوری که برای اتصال به سیستم اعلام حریق در نظر گرفته میشود، باید مطابق استاندارد مربوط به همان کاربرد مانند EN 54-26 تأیید شده باشد.
- طول عمر سنسور: طول عمر سنسور به فناوری، مدل و شرایط محیطی بستگی دارد و باید بر اساس مشخصات سازنده بررسی شود.
- شرایط محیطی: دما، رطوبت، گردوغبار و کیفیت تهویه محل نصب، همگی بر عملکرد و طول عمر سنسور تأثیرگذارند و باید پیش از خرید با مشخصات فنی محصول مطابقت داده شوند.
- خدمات پس از فروش و تأمین قطعات: دسترسی به خدمات کالیبراسیون، تعویض سنسور و پشتیبانی فنی، یکی از معیارهای مهم در انتخاب تأمینکننده است.
قیمت سنسور مونوکسید کربن چقدر است؟
عواملی مؤثر بر قیمت سنسور CO عبارتند از:
- نوع سنسور (الکتروشیمیایی یا نیمههادی)
- فناوری تشخیص و دقت آن
- مستقل بودن یا اتصال به پنل مرکزی
- برند و کشور سازنده
- استانداردها و تأییدیههای محصول
- امکانات جانبی مانند نمایشگر یا اتصال بیسیم
- نوع خروجی (رله، آنالوگ، دیجیتال)
- کیفیت ساخت و طول عمر سنسور
بهعنوان یک بازه تقریبی در سال 1405، دتکتورهای مستقل خانگی باتریخور برای مصارف مسکونی معمولاً از حدود ۱.۵ تا ۲.۵ میلیون تومان شروع میشوند.
علاوهبر عوامل بالا، نرخ ارز، هزینههای واردات، مالیات و تورم نیز بر قیمت نهایی اثرگذارند.این اعداد صرفاً یک تخمین لحظهایاند و بهسرعت تغییر میکنند؛ برای استعلام دقیق و به روز قیمت میتوانید با ما در ایمنی شاپ در تماس باشید.
تست، نگهداری و تعویض سنسور مونوکسید کربن
بیشتر دتکتورها دارای دکمه تست هستند که با فشار دادن آن، عملکرد آژیر و مدار داخلی بررسی میشود. هرگز نباید برای تست دتکتور از منابع واقعی CO مانند اگزوز خودرو استفاده کرد، زیرا این روش خطرناک بوده و ممکن است به سنسور آسیب برساند.

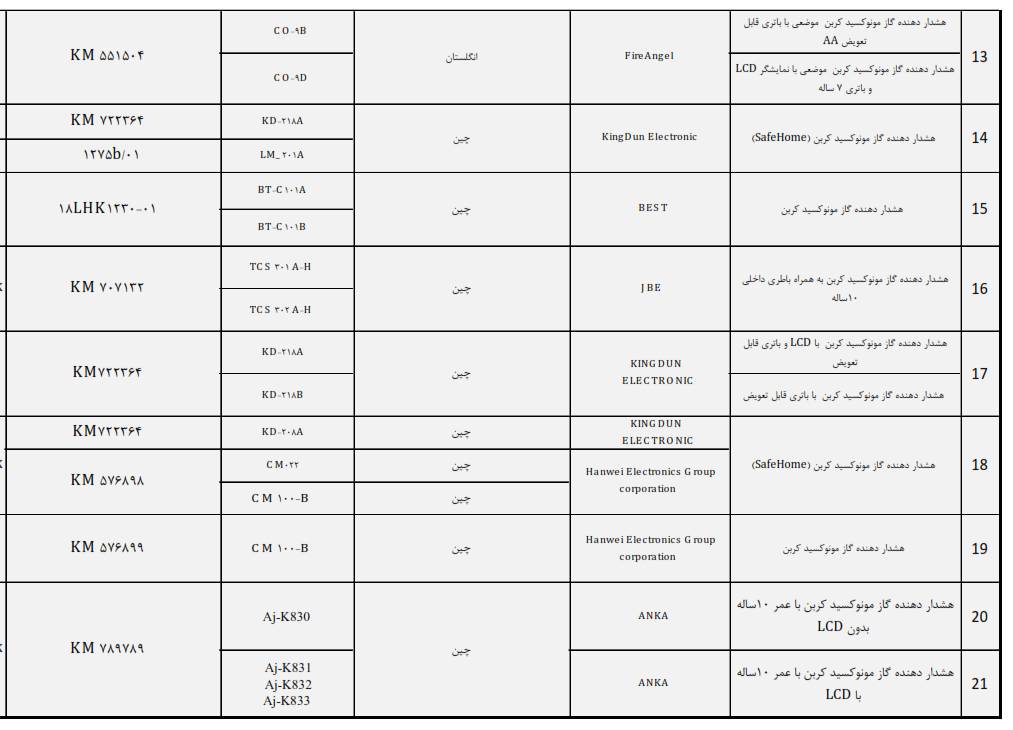

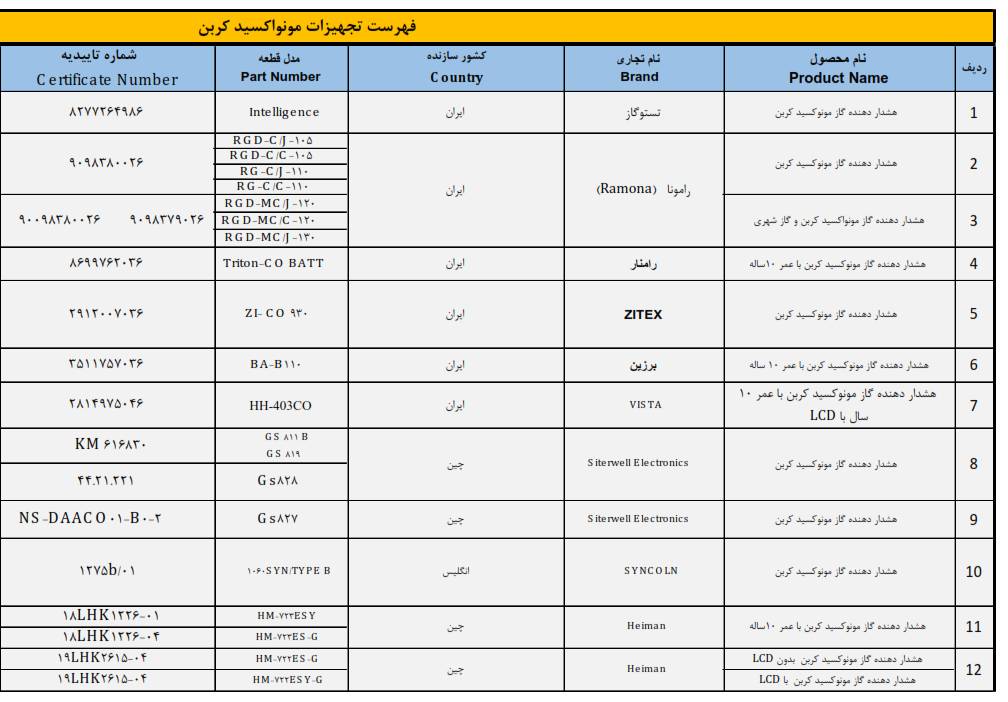

برندهای ایرانی و خارجی موجود در بازار ایران
کلام آخر: یک سنسور کوچک، یک لایه حفاظتی بزرگ
سنسور مونوکسید کربن یک لایه حفاظتی حیاتی در برابر گازی نامرئی و کشنده است که جایگزین سرویس دورهای وسایل سوختسوز، کنترل دودکش و تأمین تهویه مناسب نیست.
انتخاب نوع سنسور از دتکتور موضعی ساده برای آشپزخانه گرفته تا سنسور آنالوگ متصل به سیستم تهویه پارکینگ باید بر اساس کاربری فضا، الزامات آتشنشانی و استانداردهای مرجع پروژه انجام شود تا هم ایمنی ساکنان تضمین شود و هم سرمایهگذاری در تجهیزات، متناسب با نیاز واقعی باشد.
سؤالات متداول
آیا سنسور مونوکسید کربن برای خانه لازم است؟
با توجه به خطر بالای مسمومیت با این گاز نامرئی، نصب دتکتور CO در هر واحد مسکونی دارای وسایل گازسوز توصیه شده و در بسیاری از موارد بر اساس مقررات ساختمانی الزامی است.
هر چند وقت یکبار سنسور را بررسی کنیم؟
تست هفتگی دکمه آژیر و پاکسازی دورهای دریچههای هوای اطراف سنسور از توصیههای رایج نگهداری است. کالیبراسیون سنسور نیز معمولاً هر ۶ تا ۱۲ ماه یکبار توسط متخصص انجام میشود.
آیا باتری دتکتور CO باید تعویض شود؟
در مدلهای باتریخور، بله؛ زمان تعویض باتری معمولاً توسط یک هشدار صوتی یا نوری کوتاه و متناوب اعلام میشود و باید طبق دستورالعمل سازنده همان مدل انجام شود.
