اگزاست فن

اگزاست فن چیست؟

اگزاست فن جزو دسته فن ها بوده که برای تهویه هوا مورد استفاده قرار میگیرد این نوع از فن ها برای مکش هوای آلوده به کار میرود. درحقیقت برای معرفی هر نوع فن می بایست مشخصات فنی بیشتری ارائه شود و نام کلی اگزاست فن برای کاربردهای بسیاری مانند فن سرویس بهداشتی، فن خروج هوای آلوده در پارکینگ، فن خروج هوای سوله، یا حتی فن خروج هوا در تاسیسات تهویه مورد استفاده قرار میگیرد.

بنابراین دستگاهی که برای خروج هوای آلوده مورد استفاده قرار میگیرد با نام اگزاست فن شناخته میشود و هدف ما در اینجا معرفی دستگاهی است که برای خروج دود و گازهای آلاینده در زمان حریق مورد استفاده قرار میگیرد.

فن مورد استفاده به دلیل اینکه با حرارت گازهای داغ ناشی از حریق برخورد دارد ممکن است نیاز به گواهینامه های خاص مانند F300 (به معنای تداوم عملکرد موتور در مقابل دمای 300 درجه سانتیگراد به مدت حداقل 2 ساعت) داشته باشد.

✨✨ از سایر تجهیزات سیستم اگزاست پارکینگ دیدن کنید: سیستم اگزاست پارکینگ

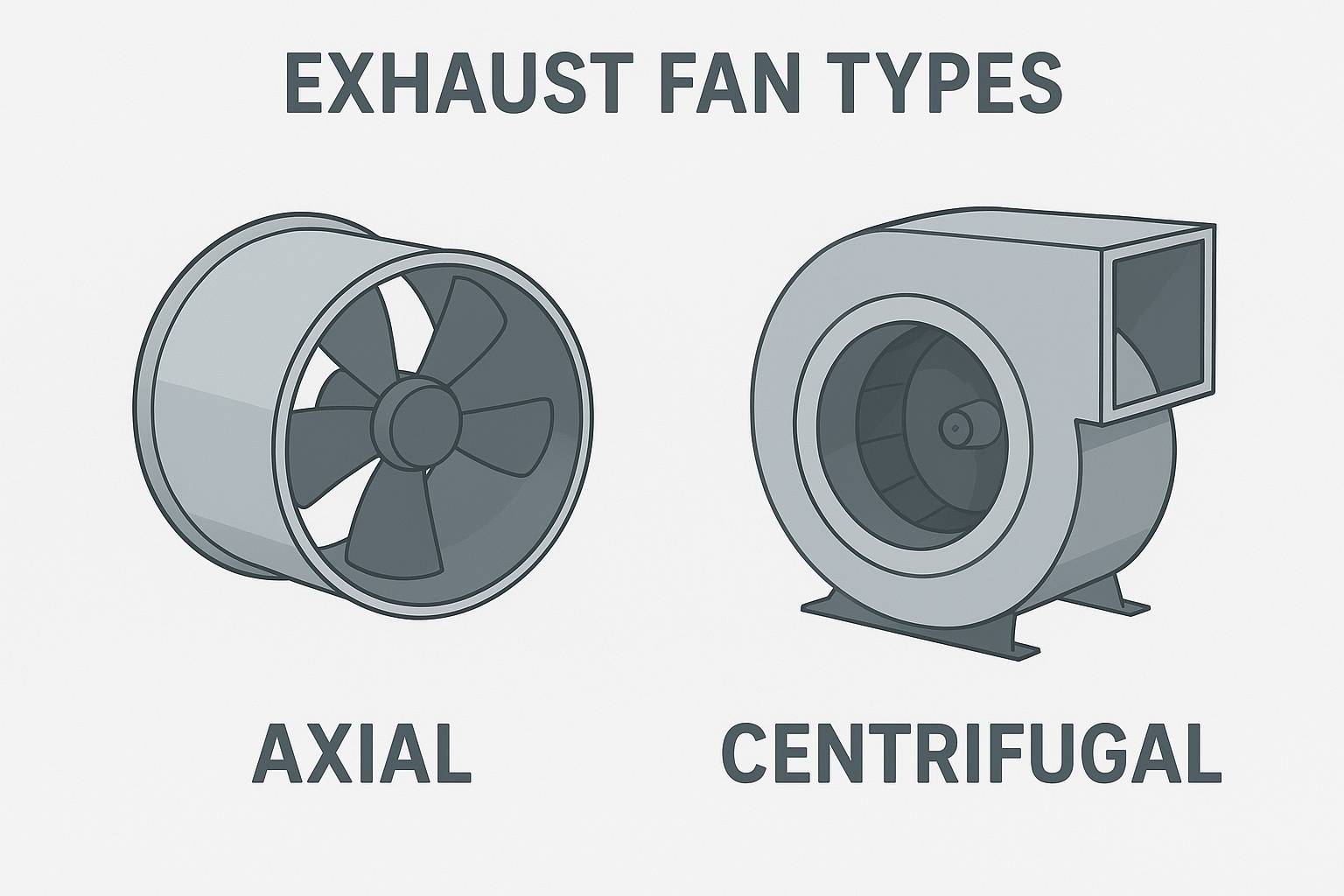

معرفی انواع اگزاست فن

فن ها به مدل های مختلفی دسته بندی میشوند اما در سیستم مدیریت و کنترل دود پارکینگ، دو نوع فن آکسیال (محوری) و سانتریفیوژ مورد استفاده قرار میگیرند.

اگزاست فن محوری یا آکسیال (Axial):

در این نوع فن، راستای مکش و دهش هوا (دود) یکسان بوده و در اغلب موارد موتور و پره های فن در معرض هوای خروجی (یا دود) قرار میگیرند. این نوع فن به دلیل قرار گرفتن در معرض دود و دمای ناشی از آن حتما می بایست دارای گواهی F300 باشد.

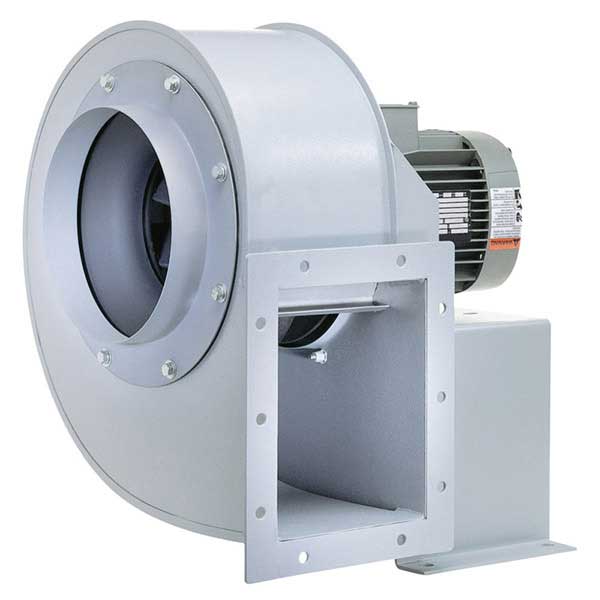

اگزاست فن سانتریفیوژ:

در این نوع فن، راستای مکش و دهش هوا (دود) متفاوت بوده و در اغلب موارد موتور به صورت مستقیم با هوای خروجی (دود) در ارتباط نیست. این نوع فن انواع زیادی دارد که هرکدام میتواند با رعایت نکاتی مورد استفاده قرار گیرد. این نوع فن بجز در حالت فن کولری میتوانند گواهی F300 را دریافت نمایند. (البته توجه داشته باشید گواهی F300 یک گواهی بین المللی است که به تولیدکنندگان ایرانی ارائه نمیشود اما به دلیل مساعدت سازمان آتش نشانی تهران برخی از تولیدکنندگان موفق به استفاده از موتور F300 در فن ها شده­اند که مورد تائید این سازمان قرار گرفته است.)

• فن سانتریفیوژ مدل کوپل مستقیم (Direct Drive) در اکثر موارد مورد استفاده قرار میگیرد که این مدل فن به دو نوع پره فوروارد و پره بکوارد تولید و ارائه میگردند.
• فن سانتریفیوژ تسمه ای: در این نوع فن، ارتباط بین موتور و پره ها از طریق تسمه انجام میگردد بنابراین حرارت ناشی از دود نسبت به حالت کوپل مستقیم کُندتر به موتور منتقل میگردد.
• فن سانتریفیوژ کولری: در این نوع فن، موتور و پره ها مستقیما در معرض هوای خروجی (دود) بوده و یا موتور بر روی محفظه حلزونی فن قرار دارد و انتقال حرارت به سرعت انجام میگردد. این نوع فن بازدهی و تامین فشار کمتری نسبت به سایر فن های سانتریفیوژ داشته و معمولا در سیستم مدیریت و کنترل دود پارکینگ مورد استفاده قرار نمیگیرد.

مهم ترین کاربردهای اگزاست فن

کاربرد اگزاست فن در سیستم مدیریت و کنترل دود، تخلیه دود در زمان حریق و یا تخلیه هوای آلوده در حالت عادی است. بنابراین انتظار میرود که اگزاست فن مورد استفاده توانایی تحمل شرایط دمایی بالا را که به دلیل عبور دود به وجود می­آید داشته باشد و بتواند به عملکرد خود ادامه دهد. همچنین میزان خروج دود به نحوی باشد که عملیات تخلیه دود به درستی و به صورت ایمن اجرا گردد. منظور از ایمن، یعنی نه آنقدر زیاد باشد که باعث کاهش اکسیژن در موقعیت گردد و نه آنقدر کم باشد که تخلیه دود قابل انجام نباشد و در روند امداد رسانی اختلال ایجاد کند.

اگزاست فن نه تنها در سیستم مدیریت و کنترل دود پارکینگ کاربرد دارد بلکه در سیستم تخلیه دود آتریوم در مراکز تجاری بزرگ نیز کاربرد داشته و به تخلیه دود کمک میکند.

شاید در نگاه اول، اهمیت خروج دود ساده بنظر برسد اما با نگاهی علمی به مقوله دود و اثرات آن متوجه میشویم که سرعت نفوذ دود حاصل از حریق به دلیل دمای بالا بسیار زیاد بوده و بلافاصله پس از شروع آتش سوزی به همه جا سرایت میکند. همچنین به دلیل گازهای سمی که به دلیل واکنش های حریق به وجود آمده است این گازها کشنده بوده و استنشاق آن باعث تهدید جان انسان ها میشود. همه این عوامل را در کنار حجم دود ناشی از حریق وقتی قرار دهیم (نسبت دود تولید شده به اکسیژن مصرف شده در حریق 20 برابر است) متوجه میشویم که با عامل خطرناکی روبرو هستیم. به همین دلیل است که طبق آمار ارائه شده بیش از 75% مرگ و میر در آتش سوزی ها به دلیل خفگی ناشی از استنشاق دود بوده است و جالب است بدانید بیش از 55% علل مرگ و میر در آتش سوزی ها در محل وقوع حریق اتفاق نیفتاده است و این یعنی نفوذ دود به قدری سریع و گسترده است که حتی از شعله های آتش خطرناکتر است.

جهت دریافت مشاوره تخصصی یا ثبت سفارش تلفنی، با ما در تماس باشید.

همین حالا تماس بگیرید

توضیح نحوه عملکرد اگزاست فن

سیستم مدیریت و کنترل دود برای پارکینگ و آتریوم دارای سناریوی مخصوص به خود است بنابراین تابلوفرمان و تابلوقدرت مخصوص به خود را دارد. به همین دلیل عملکرد این سیستم با دریافت فرمان از سیستم اعلام حریق آغاز شده و سناریوی حریق را در فضای مورد نظر اجرا میکنند.

برای درک بهتر سناریوی حریق در سیستم مدیریت و کنترل دود پارکینگ فرض کنید حریق در یک ساختمان با سه طبقه پارکینگ رخ داده است. در این زمان سیستم اعلام حریق وظیفه ارسال سیگنال فرمان حریق مربوط به طبقه مورد نظر را (اگر در سه طبقه پارکینگ باشد) به تابلوفرمان سیستم اگزاست پارکینگ دارد. پس از دریافت فرمان حریق توسط تابلوفرمان، فن های اگزاست و هوای تازه خاموش شده و دمپرهای طبقات پارکینگ بجز طبقه ای که حریق در آن رخ داده است بسته میشوند. سپس فن اگزاست شروع به کار کرده و با تاخیر زمانی محاسبه شده فن هوای تازه وارد مدار شده و هوای تازه را به محیط پارکینگ منتقل میکند. با گذشت زمان تاخیر مناسب، جت فن های طبقه ای که حریق در آن رخ داده است شروع به فعالیت با دور بالا نموده و این عملیات به مدت حداقل یکساعت می بایست به عملکرد خود پس از قطع فرمان اعلام حریق ادامه دهد.

طریقه نصب اگزاست فن

نصب اگزاست فن و خروجی دود آن به دلیل گسترش دود بسیار حائز اهمیت است به نحوی که برای نصب فن و خروج دود ضوابط سختگیرانه ای وجود دارد. البته همانطور که در بخش کاربرد اگزاست فن توضیح داده شد موضوع دود و مقابله با آن خطر جدی برای تمام ساکنین و ساختمان های اطراف محسوب میشود و این ضوابط برای حفاظت از جان انسان ها تدوین شده ­اند.

اغلب توصیه شده است که محل نصب اگزاست فن در بام و در فاصله ای دور از دستگاه های هواساز، فن های هوای تازه و سیستم فشارمثبت قرار گیرد چرا که احتمال امکان برگشت دود کاهش یابد. این حالت ایمنی نسبی بهتری داشته و چون خروج دود در بالاترین ارتفاع انجام میشود خطر برگشت دود و استنشاق آن کمتر است.

در برخی موارد به دلیل شرایط معماری پروژه، نیاز است تا اگزاست فن در حیاط قرار گیرد. در این حالت خروج دود و همچنین نحوه نصب فن باید به نحوی باشد که اولا صدای مزاحم ایجاد نکند و ثانیا محل خروج دود از سطح رفت و آمد، ملک همسایه، پنجره واحدها و نمای ملک حداقل 3 متر فاصله داشته باشد. علاوه بر موارد گفته شده، کارفرما می بایست متعهد به اصلاح سیستم مذکور در صورت بروز مشکل یا ایجاد صدای مزاحم گردد.

محاسبه اگزاست فن

ظرفیت اگزاست فن در سیستم مدیریت و کنترل دود براساس دو حالت می بایست محاسبه گردد.

ظرفیت اگزاست در زمان حریق که می بایست حداقل 10 مرتبه تعویض هوا در ساعت (10Ach) باشد و ظرفیت اگزاست در زمان حالت عادی که می بایست حداقل 6 مرتبه تعویض هوا در ساعت (6Ach) در نظر گرفته شود. از آنجا که سناریوی تخلیه دود برمبنای بروز حریق در یک طبقه از زون های پارکینگ است بنابراین تعداد طبقات پارکینگ و همچنین مساحت و ارتفاع هر طبقه در تعیین ظرفیت نهایی بسیار مهم است.

به عنوان مثال اگر یک ساختمان دارای سه طبقه پارکینگ با مساحت هر طبقه 600 مترمربع با ارتفاع 2.5 متر باشد بنابراین برای هر طبقه در حالت عادی و حالت حریق باید ظرفیت های زیر درنظر گرفته شود:

درصورتی که دمپرهای موتوردار در سیستم مدیریت و کنترل دود وجود داشته باشند میتوان برای تخمین ظرفیت اگزاست فن از روش زیر استفاده نمود: با توجه به مبنای بروز حریق در یک طبقه از پارکینگ بنابراین یا حریق در یک طبقه رخ میدهد که نیاز به تامین ظرفیت 15000 m³/hr وجود دارد و یا حالت عادی برقرار است که نیاز به تامین ظرفیت 3*9000=27000 m³/hr وجود دارد. بنابراین با توجه به ضوابط سازمان آتش نشانی مبنی بر وجود دو دستگاه هم ظرفیت در سیستم اگزاست، ظرفیت هر اگزاست فن برابر با 27000/2=13500 m³/hr خواهد شد.

البته پارامتر دیگری به نام فشار در سیستم اگزاست می بایست محاسبه و در کنار ظرفیت تخلیه دود ارائه شود تا امکان محاسبه فن وجود داشته باشد. این پارامتر بستگی زیادی به مسیر کانال کشی، ارتفاع نصب فن، زانویی های مورد استفاده و … دارد.

قیمت اگزاست فن

قیمت اگزاست فن بنا به گواهی F300 تغییر زیادی پیدا خواهد کرد به این دلیل که فن های دارای گواهی F300 می بایست موتورهای مقاوم در برابر حرارت داشته باشند. پارامتر دوم در تعیین قیمت اگزاست فن، مشخصات فنی آن است که می بایست با محاسبات مهندسی برآورد گردد. چنانچه مشخصات فنی فن بیش از حد مورد نیاز اعلام شود منجر به افزایش قیمت و اگر مشخصات فنی فن کمتر از حد مورد نیاز اعلام گردد منجر به کاهش کارآیی و عدم پاسخگویی در تست دود و در نتیجه عدم تائید از سوی سازمان آتش نشانی خواهد شد.
