تابلو برق اگزاست فن چیست و چطور کار میکند؟

تجهیزات الکتریکی برای انجام یک سری فرآیندهای منظم و از پیش تعیین شده نیاز به حداقل یک مدار فرمان جهت ارسال سیگنال شروع یا توقف عملکرد و حداقل یک مدار قدرت جهت تغذیه دستگاه های الکتریکی دارند. این مدار فرمان و مدار قدرت در اصطلاح با نام تابلو برق آن سیستم شناخته میشود بنابراین «تابلو برق سیستم مدیریت و کنترل دود پارکینگ» که در اصطلاح با نام تابلو برق اگزاست یا تابلو برق اگزاست فن شناخته میشود شامل تجهیزات مدار فرمان و مدار قدرت برای ارسال سیگنال عملکرد و تغذیه تمام دستگاه های الکتریکی سامانه مدیریت و کنترل دود پارکینگ (سیستم اگزاست پارکینگ) می باشد.

✨✨ برای مشاهده محصولات مرتبط کلیک کنید: سیستم اگزاست پارکینگ  🅿️💨

این تابلو برق فرمان خود را از دو روش مجزا دریافت میکند:

• فرمان حریق از سیستم اعلام حریق: وقتی حریق توسط دتکتور، شستی، اینترفیس مربوط به فلوسوئیچ و … به پنل مرکزی اعلام حریق ارسال میگردد درصورتیکه نیاز به شروع تخلیه دود در طبقات پارکینگ وجود داشته باشد فرمان حریق از کنترل پنل سیستم اعلام حریق به تابلو برق سیستم مدیریت و کنترل دود پارکینگ ارسال میگردد و پس از دریافت فرمان حریق، سناریوی تخلیه دود آغاز خواهد شد.
• فرمان آلودگی از سنسورهای مونوکسید کربن پارکینگی: زمانی که به دلیل رفت و آمد خودروها در محیط پارکینگ، میزان غلظت مونوکسید کربن در آن فضا بیش از 50 ppm در بازه زمانی 30 دقیقه باشد سیستم تخلیه دود فرمان عملکرد را دریافت نموده و شروع به اجرای سناریوی مربوطه خواهد نمود.

جهت دریافت مشاوره تخصصی یا ثبت سفارش تلفنی، با ما در تماس باشید.

همین حالا تماس بگیرید

* روش دیگری برای فعالسازی سیستم مدیریت و تخلیه دود وجود دارد که استفاده از تقویم نجومی در مدار فرمان تابلو برق سیستم اگزاست پارکینگ است اما به دلیل اینکه در این روش، فرمانی خارج از بازه های زمانی از پیش تعیین شده وجود ندارد جزو فرمان های مجزا دسته بندی نشده است.

اجزای تابلو برق اگزاست

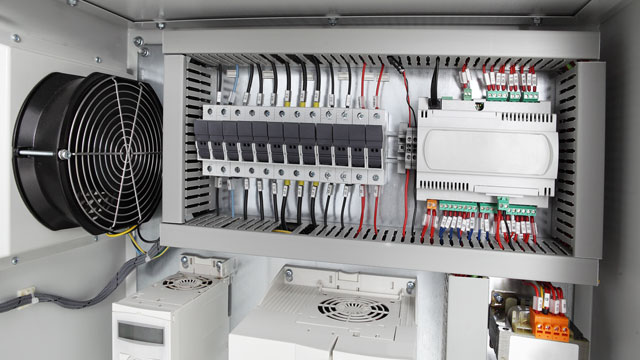

همانطور که پیشتر گفته شد تابلو برق دارای دو مدار فرمان و قدرت است که این دو مدار میتواند در یک یونیت گنجانده شود و یا به دلیل تعداد زیاد دستگاه ها، در چندین یونیت مونتاژ گردد. در ادامه به معرفی برخی از مهمترین تجهیزات مورد استفاده از تابلو برق که معمولا در قیمت نهایی آن تاثیر بسزایی دارد میپردازیم:

قطع کننده اصلی (Main Circuit Breaker – MCB): این کلید، اصلی ترین کلید برای قطع و وصل جریان ورودی به تابلو برق است و کاربرد آن قطع و وصل جریان برق کل تابلو برق، محافظت در برابر اتصال کوتاه و اضافه بار در مدار اصلی می باشد.

مدار محافظت از موتورها (Motor Protection Circuit Breaker – MPCB): این مدار که جایگزین مناسبی برای ترکیب کنتاکتور + بیمتال است برای محافظت از موتورها (فن اگزاست، فن هوای تازه، جت فن ها، پرده حریق و …) در مقابل فازهای نامتعادل، اتصال کوتاه و اضافه بار است.

درایو (اینورتر _ Inverter): این مدار، وظیفه محافظت از موتورهایی با توان بالا را برعهده دارد و برای راه اندازی نرم (Soft) مورد استفاده قرار میگیرد. این تجهیز به تابلو برق امکان محافظت از موتورها، راه اندازی مرحله ای و نرم (Soft) و کنترل دور موتور را میدهد.

کنترل کننده خودکار (Automatic Controller): این بخش که با نام PLC شناخته میشود برای کنترل خودکار تجهیزات مختلف است که فرمان عملکرد یا توقف را صادر می نماید. وظیفه این بخش شبیه پردازشگر در یک سیستم کامپیوتری است که قابلیت صدور فرامین و سناریوهای پیچیده را داشته و فرمان مربوطه توسط مدار قدرت به دستگاه های مکانیکی ارسال میگردد.

فیوزها: برای محافظت هر بخش از مدار اصلی که نیاز به مدارهای فرعی داشته باشد از این کلید استفاده میگردد. این تجهیز در بخش هایی مانند تغذیه PLC، نمایشگر HMI، سنسورها و … مورد استفاده قرار میگیرد.

کنتاکتور (Contactor): این تجهیز که قابلیت تحمل جریان راه اندازی بالا را برای موتورها دارد وظیفه قطع و وصل برق موتور (شامل موتور اگزاست، هوای تازه، جت فن، موتوردمپر و …) را دارد و این فرمان را از مدار فرمان تابلو برق مانند PLC، سنسورها یا تایمر دریافت میکند.

رله کنترل (Control Relay): این تجهیز وظیفه تقویت سیگنال فرمان برای کنتاکتور را برعهده دارد. در حقیقت جریان مدار فرمان مانند تایمر بسیار ضعیف است و نیاز است تا توسط رله کنترل تقویت شده و کنتاکتور مربوطه فعال گردد.

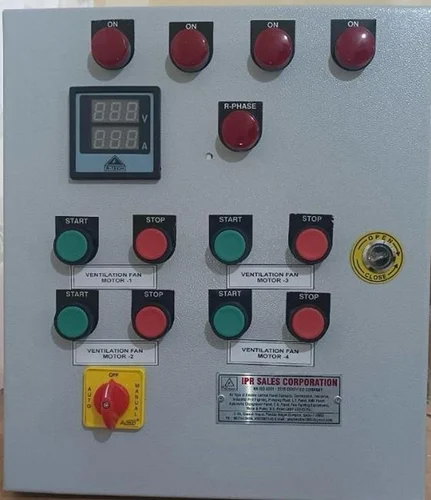

تجهیزات نمایش (Indication Devices): این گروه از تجهیزات برای نمایش وضعیت دستگاه ها و وضعیت کلی سیستم به کار میروند و از حالت ساده مانند چراغ سیگنال (سبز: روشن و قرمز: خاموش/خطا) یا حالت پیشرفته مانند صفحه نمایشگر HMI قابل استفاده است. همچنین این تجهیز امکان کنترل دستی این سیستم را میتوانند فراهم کنند.

سفارش و ساخت تابلو برق اگزاست در ایمنی شاپ

ساخت تابلو برق نیازمند اطلاعاتی درمورد مصرف دستگاه ها و همچنین تعداد دور موتور هر دستگاه است. در زیر سعی میکنیم درمورد مراحل ساخت و مونتاژ تابلو برق اطلاعاتی در اختیار شما قرار دهیم و در انتها روش سفارش و استعلام قیمت تابلو برق را مرحله به مرحله توضیح دهیم:

• اطلاعات دستگاه ها: در زمان سفارش گذاری تابلو برق نیاز است تا اطلاعات دستگاه ها شامل تعداد اگزاست فن، ساپلای فن، جت فن، موتوردمپر، سنسور مونوکسید کربن پارکینگی و پرده حریق به همراه کاتالوگ دستگاه ها و جانمایی هر کدام مشخص گردد. این اطلاعات شامل توان دستگاه (برحسب کیلووات)، نوع موتور (دو دور یا تک دور)، فاز موتور (سه فاز یا تکفاز) و محل نصب موتور (بام، طبقات، همکف، پارکینگ و …) می باشد.
• تعداد زون ها و طبقات پارکینگ: در این مرحله می بایست تعداد زون های پارکینگ و طبقات مشخص گردد. به عنوان مثال سیستم مدیریت دود برای 4 طبقه پارکینگ شامل منفی یک الی منفی 4، هر طبقه دارای دو زون شرقی و غربی، در هر طبقه سه عدد موتوردمپر (دو عدد برای اگزاست و یکی برای هوای تازه) وجود دارد، هر زون دارای 3 عدد جت فن می باشد.
• نقشه تابلو برق: پس از دریافت اطلاعات مراحل 1 و 2 ابتدا نقشه تابلو برق تهیه شده و لیست تجهیزات مصرفی و ابعاد تابلو برق محاسبه خواهد شد.
• تائید فاکتور و عقد قرارداد: پس از بررسی تجهیزات و برندهای مربوط به تابلو برق و بررسی پیشنهاد قیمت، نوبت به تائید فاکتور و عقد قرارداد جهت شروع ساخت و مونتاژ تابلو برق میرسد. تولید تابلو برق با دریافت پیش پرداخت و ارجاع وظیفه به واحد ساخت و مونتاژ شروع خواهد شد.
• تست سربندی تابلو برق: پس از مونتاژ و ساخت تابلو برق در کارگاه، ابتدا تست های عملکرد تجهیزات و سربندی تابلو انجام خواهد شد و مطابق نقشه طراحی شده تست و ارزیابی میگردد.
• تست عملکرد تابلو برق: تا این مرحله، برق مربوط به تجهیزات و تابلو برق در پروژه با راهنمایی واحد فنی اجرا شده است و پس از ارسال تابلو برق در محل پروژه، سربندی کابل ها انجام میگردد و تست عملکردی دستگاه با اتصال به موتورها انجام خواهد شد. سناریوی حریق در این مرحله انجام شده و تابلو برق به همراه نقشه تابلو برق به پروژه تحویل میگردد.

سفارش تابلو برق سیستم اگزاست: برای سفارش تابلو برق سیستم مدیریت و کنترل دود پارکینگ برطبق ضوابط سازمان آتش نشانی تهران و یا دریافت استعلام قیمت کافیست اطلاعات مراحل 1 و 2 را ارسال نمایید. درصورتیکه هنوز موفق به خرید دستگاه ها نشدید کافیست نقشه اجرایی سیستم اگزاست را جهت برآورد و تهیه پیشنهاد قیمت ارسال نمایید تا کارشناسان ما با مشاوره صحیح به این وظیفه بپردازند.

قیمت ساخت تابلو برق اگزاست

قیمت ساخت تابلو برق به تجهیزات به کار رفته در داخل تابلو برق بستگی دارد و قابل فرمول بندی نیست. طبیعتا برخی تجهیزات موجب افزایش یا تغییر در قیمت کلی تابلو برق خواهد شد اما در این قسمت بجای پرداختن به تجهیزات خاص، پارامترهای موثر بر قیمت تابلو برق را بررسی میکنیم:

• کنترل اتوماتیک PLC: مدار PLC برای کنترل فرامین بیش از سه طبقه پارکینگ لازم است بنابراین برای اضافه کردن فرمان نیاز به استفاده از مدار PLC و افزایش قیمت خواهد بود.
• برند تجهیزات: تجهیزات مرغوب با کیفیت بالا در این زمینه عمدتا ساخت کشور ایران نیستند و برای تهیه این تجهیزات باید به شرکت های نماینده مراجعه نمود. متاسفانه نمونه های تقلبی از برندهای خوشنام بسیار زیاد بوده و در زمان خرید می بایست دقت نمود.
• اینورتر: یکی از موثرترین قطعات در تعیین قیمت تابلو برق بوده و برای دستگاه های با توان بیش از 5kw ضروریست. بنابراین استفاده از موتور با توان بالا نیاز به استفاده از اینورتر (درایو) را ضروری میسازد.
• تجهیزات نمایشگر: برای پارکینگ های بزرگ یا بیش از سه طبقه، نیاز به مشاهده و کنترل از طریق صفحه نمایشگر HMI یکی از ضروریات تابلو برق است که بسیار توصیه شده است که این صفحه نمایشگر با برند PLC به کار رفته در تابلو برق از یک برند تهیه گردند.
