فن اگزاست سانتریفیوژ
فن سانتریفیوژ چیست؟
فن سانتریفیوژ نوعی خاص از انواع فن است که برای مکش یا دهش هوا مورد استفاده قرار میگیرد. دلیل نام گذاری فن سانتریفیوژ، از روی راستای هوای مکش و دهش خود فن است به این دلیل که این دو راستا متفاوت از یکدیگرند و هوا در یک شکل هندسی حلزونی چرخش میکند نام سانتریفیوژ را به این گونه از فن ها اختصاص داده اند. فن سانتریفیوژ می تواند از نوع پره بکوارد (Backward) یا پره فوروارد (Forward) باشد؛ همچنین فن سانتریفیوژ میتواند از نوع اتصال مستقیم (Direct Drive) یا اتصال تسمه و فولی (Belt Drive) باشد که هرکدام از این مدل ها تاثیرات خاصی بر روی میزان هوای خروجی و فشار آن دارد.
✨✨ از سایر تجهیزات سیستم اگزاست پارکینگ دیدن کنید: سیستم اگزاست پارکینگ
اگزاست فن سانتریفیوژ چطور عمل میکند؟
فن سانتریفیوژ هوا را از قسمت مکش دریافت کرده و به دلیل چرخش حلزونی داخل فن، هوا به این قسمت کشیده میگردد و در اثر نیروی گریز از مرکز از قسمت دهانه حلزونی به بیرون پرتاب میگردد. از آنجا که این دو راستا (مکش و دهش) با یکدیگر تفاوت دارند به همین دلیل فن سانتریفیوژ نام گذاری شده اند.

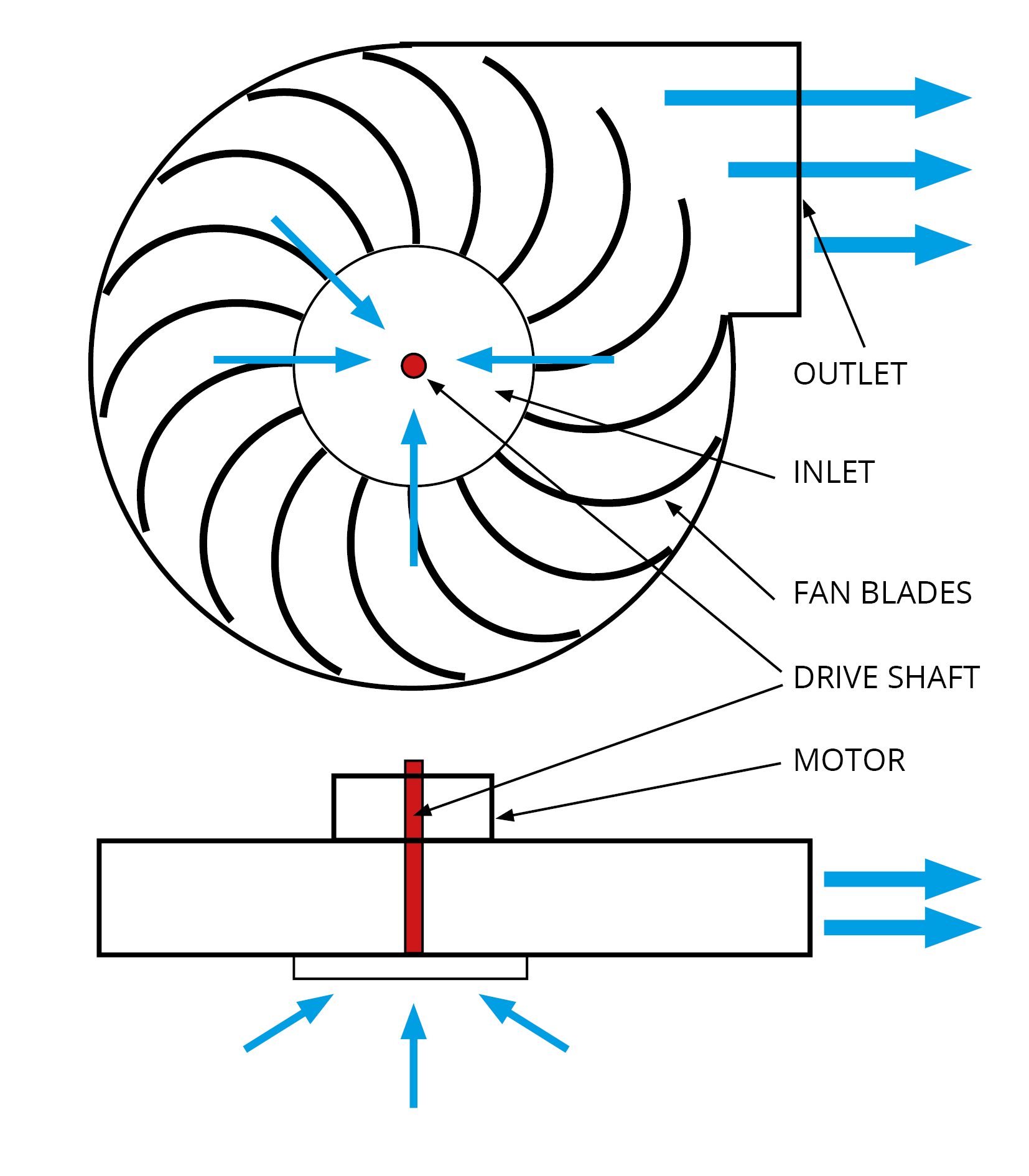

هوا توسط پره هایی که در داخل حلزونی فن قرار دارند به دام افتاده و در زمان خروج، آنرا پرتاب میکنند. دلیل اطلاق نام بکوارد یا فوروارد به پره ها، جهتی از پره است که در زمان خروج با هوا تماس دارد. درحقیقت اگر پشت پره با هوای خروجی در تماس باشد (مانند تصویر نمایش داده شده در زیر) نوع پره ها بکوارد بوده و در صورتی که جلوی پره با هوای خروجی در تماس باشد آنرا پره فوروارد می نامند.
کاربردهای اگزاست فن سانتریفیوژ
اگزاست فن سانتریفیوژ برای کاربردهای مختلفی توانایی عملکرد دارد. هرچند سیستم های مورد استفاده بیش از مواردی است که بدان اشاره خواهد شد ولی مثال های زیر برای روشن شدن کاربردهای این نوع فن می باشد:
- اگزاست پارکینگ در حالت عادی و حالت حریق (تحت شرایط خاص)
- هوای تازه پارکینگ در حالت عادی و حالت حریق
- سیستم فشار مثبت پلکان و آسانسور
- اگزاست سرویس های بهداشتی آپارتمان ها
- تهویه هوای مراکز صنعتی و انبارها
مزایای استفاده از فن سانتریفیوژ
استفاده از فن سانتریفیوژ به عنوان فن اگزاست پارکینگ مزیت اقتصادی بسیار زیادی دارد. همانطور که میدانید سازمان آتش نشانی تهران جهت مساعدت به پروژه های کوچک، تحت شرایط زیر استفاده از فن های غیر از F300 را مجاز دانسته و میتوان از فن های سانتریفیوژ معمولی نیز استفاده نمود. البته این فن ها باید شرایط خاصی را داشته باشند که در ادامه به آن خواهیم پرداخت. شرایط استفاده از فن های سانتریفیوژ معمولی بدون گواهی F300 برای پارکینگ های بسته عبارتند از:
- حداکثر تعداد طبقات زیرزمین 3 طبقه باشد و کد ارتفاعی پایین ترین طبقه حداکثر 9 متر از تراز تخلیه فاصله داشته باشد.
- حداکثر مساحت ناخالص هر طبقه 500 مترمربع باشد.
- فن انتخاب شده از نوع سانتریفیوژ ( و نه محوری) باشد.
فن سانتریفیوژ معمولی که در این شرایط انتخاب میگردد باید حتما از انواعی باشد که موتور مستقیما در مواجهه با دود و حرارت آن قرار نگیرد به بیان دیگر فن های سانتریفیوژ کولری برای این کاربرد نمیتوانند مورد استفاده قرار گیرند. به دلیل اینکه مکش دود در زمان حریق بسیار مهم است توصیه میگردد از فن های سانتریفیوژ کوپل مستقیم (Direct Drive) پره بکوراد برای اگزاست پارکینگ استفاده گردد.
انواع فن سانتریفیوژ
مطابق توضیحاتی که در ابتدای این مطلب ارائه شد فن های سانتریفیوژ با توجه به نوع پروانه به کار رفته در آنها به چند دسته تقسیم میگردند:
فن سانتریفیوژ پره فوروارد (Forward): در این حالت پره ها رو به جلو و در جهت چرخش پروانه می باشد. تعداد پره ها در این نسبت به سایر انواع دیگر فن سانتریفیوژ بیشتر می باشد. معمولا توان فن ها در این حالت بیش از مقدار محاسبه شده است و اکثرا در مکان هایی که هوا تمیز است مانند تهویه مطبوع، هوای تازه پارکینگ و فشار مثبت پلکان مورد استفاده قرار میگیرند.
فن سانتریفیوژ پره بکوارد (Backward): در این حالت پره ها رو به عقب بوده و در خلاف جهت چرخش پروانه می باشد. بازدهی این نوع فن نسبت به سایر انواع فن های سانتریفیوژ بیشتر بوده و صدای کمتری تولید میگردد. نکته دیگری که در این نوع فن وجود دارد این است که توان واقعی دستگاه با توان محاسبه شده معمولا برابر است. استفاده از این نوع فن در اگزاست پارکینگ (شرایط خاص) بسیار توصیه میگردد.
فن سانتریفیوژ پروانه شعاعی (Radial): در این حالت پره ها به صورت شعاعی قرار دارند و این نوع فن دارای کمترین میزان بازدهی نسبت به سایر انواع فن سانتریفیوژ است و کاربرد این نوع فن برای انتقال هوای آلوده و دارای ریزگرد می باشد.
بررسی اجزای فن سانتریفیوژ
اجزای اصلی فن سانتریفیوژ عبارتند از:
- محفظه حلزونی فن: محفظه ای که هوا داخل این محفظه به گردش درآمده و در اثر نیروی گریز از مرکز به سمت خروجی پرتاب میگردد.
- پره: قطعات مکانیکی که هوا را به دام انداخته و از ورودی تا خروجی آنرا هدایت میکنند.
- ورودی و خروجی: قسمت مکش و دهش هوا که هر دو قسمت قابل اتصال به کانال می باشند.
- مکانیزم اتصال: نوع اتصال موتور به پروانه که میتواند از طریق شفت به صورت مستقیم انجام گردد (Direct Drive) و یا توسط تسمه و فولی به صورت غیرمستقیم (Belt Drive) انجام شود.
- موتور: نیروی محرکه برای چرخش پره ها که با برق کار میکند.
قیمت اگزاست فن سانتریفیوژ
قیمت فن سانتریفیوژ به نوع فن و همچنین مشخصات نقطه کاری آن بستگی دارد که تعیین کننده توان موتور و ابعاد فن است. بنابراین برای تعیین قیمت مشخصات و پارامترهای فنی تعیین کننده قیمت آن خواهد بود. همچنین درمورد نوع فن ابتدا باید کاربرد آن مشخص گردد. طبیعتا فن مورد استفاده در اگزاست پارکینگ با فن مورد استفاده در اگزاست سرویس بهداشتی متفاوت است.
راهنمای انتخاب و خرید فن سانتریفیوژ
دقت داشته باشد!!!
در هنگام خرید فن سانتریفیوژ باید پارامترهای فنی مختلفی را درنظر داشت. بدون درنظر گرفتن پارامترهای فنی انتخاب شما انتخاب صحیحی نخواهد بود و ممکن است بجای استفاده از دستگاه، مجبور به تهیه مجدد دستگاه دیگر شوید. بنابراین در انتخاب فن، پارامترهای زیر را به دقت بررسی و کنترل نمایید:
- میزان هوای عبوری در نقطه عملکرد (Q): دبی نقطه عملکرد، به میزان نرخ هوای عبوری از فن در فشار مشخص گفته میشود که پس از طراحی نقشه و انجام محاسبات از سوی مهندس طراح برآورد میگردد.
- افت فشار هوا در نقطه عملکرد (P): افت فشار عملکرد، قدرت پرتاب هوای عبوری از فن در دبی مشخص است که با انجام محاسبات و تخمین افت فشار استاتیکی و دینامیکی محاسبه میگردد. این افت فشار می بایست افت فشار کل در نظر گرفته شود.
- دور موتور (RPM): دور موتور تعیین کننده میزان استفاده از فن و برآوردی از صدای تولید شده توسط فن می باشد. هرچقدر دور موتور بیشتر باشد (مثلا 2900rpm) صدای تولید شده بیشتر بوده و برای استفاده های لحظه ای می باشد. در این حالت استفاده مداوم از فن باعث استهلاک سریع آن شده و عمر آن را کاهش میدهد. هرچقدر دور موتور فن کمتر باشد (مثلا 700-1400rpm) صدای تولید شده توسط فن کمتر بوده و برای استفاده مداوم مناسب تر است. توصیه میگردد از فن هایی با دور موتور بالا برای سیستم اگزاست و هوای تازه پارکینگ استفاده نشود.
- توان موتور (Power): این پارامتر که برحسب کیلووات (kw) یا اسب بخار (Hp) است بیانگر قدرت موتور برای چرخش پروانه های فن و همچنین مصرف برق دستگاه است. برای سفارش تابلوی برق، توان موتور و تعداد دستگاه ها مهمترین اطلاعاتی است که باید در اختیار تابلوساز قرار داده شود.
