سیستم اعلام حریق آدرس پذیر
سیستم اعلام حریق آدرس پذیر چیست؟
سیستم اعلام حریق آدرس پذیر یکی از پرکاربردترین انواع سیستم های اعلام حریق است که تجهیزات اعلام حریق را براساس آدرس های تعریف شده در پنل می شناسد و توانایی تعریف سناریوهای مختلف را برای وضعیت حریق یا حالت عادی دارد. به بیان دیگر همگی اجزاء سیستم اعلام حریق آدرس پذیر بر روی یک یا چند لوپ نصب میشوند و با آدرس هایی که از قبل برای آنها تعریف شده است سیگنال مربوطه را به پنل ارسال و یا از آن دریافت می نمایند. این آدرس ها برای هر تجهیز در هر لوپ از سیستم اعلام حریق منحصر به فرد بوده و قابلیت برنامه ریزی و تعریف سناریو عملکرد در شرایط مختلف از طریق پنل اعلام حریق وجود دارد.
سیستم اعلام حریق آدرس پذیر چه کاربردهایی دارد؟
- بدون شک یکی از مهمترین ویژگی های سیستم آدرس پذیر را توانایی این سیستم در ارتباط با سایر تجهیزات و سیستم های دیگر میتوان دانست چرا که در این سیستم از طریق ماژول اینترفیس قابلیت ارسال سیگنال فرمان و یا دریافت آن از سیستم های تائید شده مهیا شده است.
- همچنین با توجه به قابلیت این سیستم مبنی بر تعداد تجهیزات قابل نصب در هر لوپ از پنل اعلام حریق، استفاده از سیستم اعلام حریق آدرس پذیر را برای محیط های بزرگ ممکن ساخته است.
- کاربرد مهم دیگری که در سیستم اعلام حریق آدرس پذیر تعریف شده است، قابلیت برنامه ریزی و تعریف سناریوهای مختلف براساس تک تک اجزاء یا تعریف آنها در زون های مختلف می باشد که توسط این ویژگی کاربر اجازه دارد براساس استانداردها و براساس شرایط موجود، سناریوهای مختلفی را برای زمان حریق طراحی و تعریف نماید.
- اجزاء سیستم اعلام حریق دارای آدرس منحصر به فرد و توضیحات می باشند بنابراین با وقوع حادثه یا در زمان بروز ایراد، آدرس و توضیحات هر جزء نمایش داده میشود و بدین ترتیب رفع ایراد یا کشف نقطه حریق هوشمندانه صورت میگیرد.
نحوه عملکرد سیستم اعلام حریق آدرس پذیر
در سیستم اعلام حریق آدرس پذیر همه اجزاء بر روی لوپ نصب میگردند و هر تجهیز سیگنال فرمان را از پنل دریافت و یا به آن ارسال مینماید. از آنجا که هر تجهیز دارای آدرس مخصوص به خود می باشد درصورت بروز ایراد در هر جزء یا وقوع حریق و کشف آن توسط دتکتورها و شستی ها، سیگنال مربوطه به پنل ارسال شده و برحسب سیگنال دریافت شده در پنل، گزارش سیگنال در نمایشگر نشان داده خواهد شد.
سیستم های اعلام حریق آدرس پذیر با استفاده از میکروپروسسورها و تکنولوژی دیجیتال به صورت دقیق و مشخص هر جزء را تشخیص داده و میتواند آدرس آنرا تفکیک نماید. در مدار سیستم اعلام حریق آدرس پذیر علاوه بر تغذیه (از نوع 24 ولت مستقیم 24VDC)، دیتای دیجیتال نیز منتقل میگردد. از آنجا که هر تجهیز آدرس منحصر به فرد خود را دارد پنل اعلام حریق آدرس پذیر به صورت مداوم تجهیزات را مورد ارزیابی قرار میدهد. ارزیابی در هر فرآیند Polling توسط پنل اعلام حریق شامل دیتاهای زیر می باشد:
- آدرس دستگاه
- وضعیت فعلی (حالت عادی، حالت خطا، حالت حریق)
- دیتاهای اضافی (مانند سطح حساسیت دتکتور و …)
در زمانی که هر جزء فعال میگردد پنل اعلام حریق از طریق تغییر امپدانس یا جریان در لوپ متوجه ایجاد تغییر/فعالسازی شده و بلافاصله آدرس دستگاه شناسایی میگردد.
نکته جالب توجه این است که اگر طول کابل یا نقاط اتصال کابل (مانند ترمینال) در هر لوپ زیاد شود زمان فرآیند Polling توسط پنل بیشتر شده و سرعت تشخیص سیگنال حریق کاهش می یابد و این موضوع در اصطلاح به «توانایی پنل نسبت به جزئیات» معروف است.
| مزایا | معایب |
|---|---|
| شناسایی دقیق محل حریق: مهمترین مزیت، نمایش دقیق آدرس دتکتور یا شستی فعال شده، که باعث کاهش زمان واکنش و سرعت در عملیات اطفاء حریق میشود. | هزینه اولیه بالا: قیمت خرید و نصب این سیستم‌ها (تجهیزات و پنل مرکزی) نسبت به سیستم‌های متعارف، بالاتر است. |
| عیب‌یابی آسان و سریع: به دلیل آدرس‌پذیر بودن هر دستگاه، محل دقیق هرگونه خطا یا مشکل در سیستم به راحتی قابل شناسایی و رفع است. | نیاز به تخصص برای نصب و راه‌اندازی: نصب، برنامه‌ریزی و راه‌اندازی سیستم‌های آدرس‌پذیر پیچیده‌تر است و نیاز به دانش فنی و متخصصین مجرب دارد. |
| کاهش کابل‌کشی: به دلیل اینکه چندین دستگاه می‌توانند روی یک لوپ (حلقه) سیم‌کشی شوند، نیاز به کابل‌کشی کمتر نسبت به سیستم‌های متعارف وجود دارد. | نیاز به نگهداری و سرویس منظم: برای حفظ عملکرد صحیح و دقیق سیستم، نیاز به نگهداری و سرویس‌های دوره‌ای منظم وجود دارد. |
| انعطاف‌پذیری بالا: قابلیت برنامه‌ریزی و تعریف روابط بین ورودی‌ها و خروجی‌ها (مثلاً فعال شدن خودکار سیستم اطفاء حریق در صورت تشخیص حریق) بسیار بالا است. | پیچیدگی بیشتر نسبت به سیستم‌های متعارف: کاربری و درک عملکرد این سیستم‌ها برای کاربران عادی ممکن است کمی پیچیده‌تر باشد. |
| کاهش هشدارهای کاذب: به دلیل نظارت مداوم و قابلیت تنظیم حساسیت دتکتورها، احتمال هشدارهای کاذب کمتر است. | ناسازگاری تجهیزات برندهای مختلف: در برخی موارد، تجهیزات یک برند با برند دیگر سازگاری ندارند و باید از محصولات یک سازنده استفاده شود. |
| قابلیت مدیریت و کنترل از راه دور: امکان نظارت و کنترل سیستم از راه دور (با استفاده از نرم‌افزار و اتصال به شبکه) وجود دارد. | عدم توجیه اقتصادی برای پروژه‌های کوچک: با توجه به هزینه اولیه و پیچیدگی، استفاده از این سیستم‌ها در پروژه‌ها و ساختمان‌های کوچک، از نظر اقتصادی مقرون به صرفه نیست. |
| امکان ضبط و ذخیره‌سازی رویدادها: تمامی رویدادها (مانند وقوع حریق، خطاها، فعال شدن دستگاه‌ها) در کنترل پنل ثبت و ذخیره میشوند. | |
| اطمینان و دقت بالا: به دلیل فناوری پیشرفته و قابلیت‌های هوشمند، سطح اطمینان و دقت در تشخیص حریق و عملکرد سیستم بسیار بالاست. |
اجزای سیستم اعلام حریق آدرس پذیر
هر سیستم اعلام حریق شامل گروهی از تجهیزات است که ممکن است در ساختمان یک یا چند تجهیز مورد نیاز نباشد:

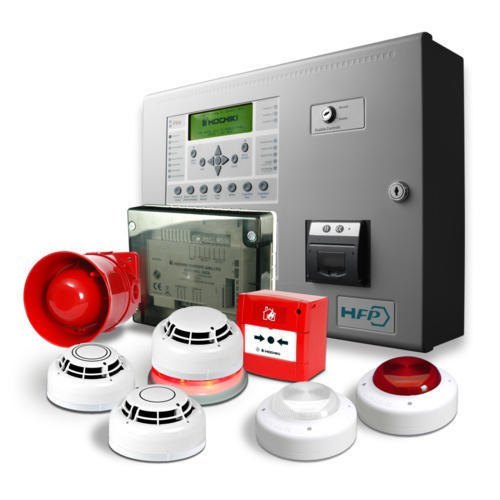

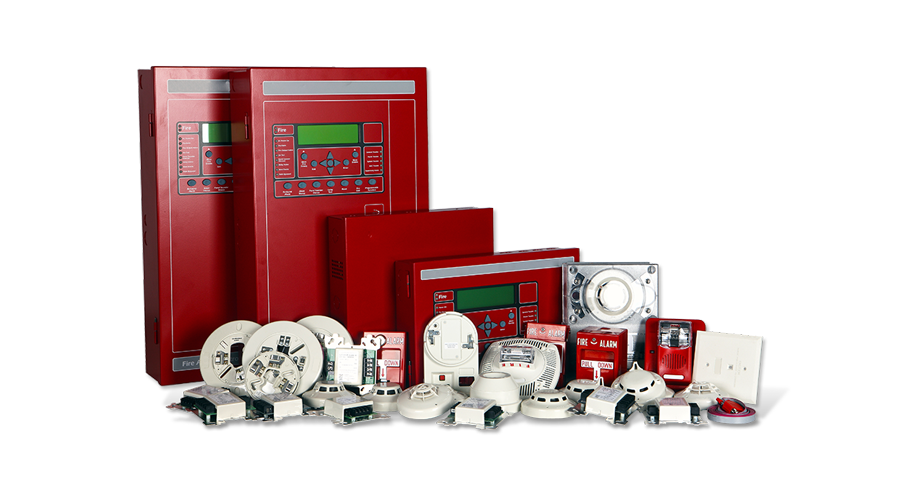

دتکتور دودی، دتکتور حرارتی، مولتی دتکتور، شستی اعلام حریق، آژیر فلاشر اعلام حریق، ماژول اینترفیس، ماژول ایزولاتور، پنل تکرار کننده، ماژول زون مانیتور، پنل اعلام حریق آدرس پذیر، کارت لوپ، پایه دتکتور معمولی و پایه دتکتور دارای ایزولاتور.
استانداردها و تاییدیه ها
از آنجا که سیستم اعلام حریق آدرس پذیر مزایا و ویژگی های زیادی در اختیار کاربران قرار میدهد و همچنین قابلیت استفاده برای طیف بزرگی از ساختمان ها را در خود جای داده است بنابراین تولید این دستگاه ها تحت نظارت های سختگیرانه ای انجام میشود تا عملکرد صحیح تجهیزات، قابلیت اطمینان کلی سیستم و ایمنی ساختمان تضمین گردد.
- استاندارد اروپایی EN54: این استاندارد یکی از مهمترین استانداردها جهت تولید تجهیزات اعلام حریق در اروپا و بسیاری کشورهای دیگر است.
- تائیدیه LPCB که مختص محصولات ایمنی تولید شده در اروپا می باشد.
- تائیدیه UL که جزو یکی از معتبرترین تائیدیه های بین المللی برای تجهیزات ایمنی است.
- استاندارد NFPA72: این استاندارد درمورد طراحی و نصب سیستم های اعلام حریق دلالت دارد و درمورد تولید تجهیزات نیست.
مزایای اعلام حریق آدرس پذیر
از آنجا که با کاربردهای سیستم اعلام حریق آدرس پذیر آشنا شدیم در ادامه میخواهیم به این موضوع بپردازیم که هرکدام از این کاربردها چه مزایایی برای ساختمان ایجاد میکند:
- به کمک سیستم اعلام حریق آدرس پذیر میتوان محل وقوع حریق را به صورت دقیق تشخیص داد و یا در صورت بروز ایراد، فرآیند سرویس و نگهداری با سرعت بیشتر انجام خواهد شد.
- به کمک سیستم اعلام حریق آدرس پذیر زمان واکنش به حریق کاهش یافته و عملیات اطفا حریق یا امداد و نجات توسط نیروهای عملیاتی سریعتر صورت میگیرد.
- به دلیل استفاده از مدل کابل کشی لوپ در سیستم اعلام حریق آدرس پذیر، حجم کابل کشی کاهش یافته و هزینه نصب نیز مقرون به صرفه خواهد شد.
- قابلیت مانیتورینگ و نظارت لحظه ای مزیت دیگری است که در سیستم اعلام حریق آدرس پذیر میتوان از آن بهره مند شد. این قابلیت هم در نگهداری سیستم های ایمنی و هم در تدوین سیاست های مدیریت شهری کاربرد بسیاری دارد.
- امکان برنامه ریزی و تعریف سناریوهای مختلف در سیستم اعلام حریق آدرس پذیر باعث شده است تا این سیستم در شرایط مختلف مجددا به عنوان یک پیشنهاد مناسب و منعطف مطرح گردد.
- قابلیت اتصال سیستم اعلام حریق آدرس پذیر با سایر سیستم های ایمنی نظیر سیستم اطفا حریق، سیستم مدیریت و کنترل دود پارکینگ یا آتریوم، سامانه فشار مثبت پلکان یا آسانسور و سایر تجهیزات مانند آسانسور آتش نشان و … .
آموزش اعلام حریق آدرس پذیر
به دلیل نحوه عملکرد هوشمندانه و تکنولوژی پیشرفته استفاده شده در سیستم اعلام حریق آدرس پذیر، مراحل نصب و راه اندازی و نگهداری از این سیستم نیازمند افراد متخصص است. از طرفی به دلیل اینکه نحوه پروگرامینگ پنل در هر برند متفاوت از سایر برندها است بنابراین برای راه اندازی پنل اعلام حریق آدرس پذیر نیاز به متخصصین آموزش دیده و مجرب نسبت به هر برند بیشتر میگردد.
معمولا شرکت های تولید کننده تجهیزات اعلام حریق آدرس پذیر، پس از آموزش نصب و راه اندازی سیستم اعلام حریق آدرس پذیر به افراد دارای توانمندی های مورد نیاز، مدرک معتبر اعطا مینمایند که این مدرک نشان دهنده صلاحیت تخصصی فرد در زمینه راه اندازی سیستم مذکور است.
نقشه سیستم اعلام حریق آدرس پذیر
تاکنون با عملکرد سیستم اعلام حریق آدرس پذیر آشنا شدیم اما سوال مهم و اساسی این است که طراحی نقشه سیستم اعلام حریق آدرس پذیر به چه نحوی انجام میگردد. در ادامه به ویژگی های نقشه سیستم اعلام حریق آدرس پذیر میپردازیم:
- جانمایی تمام تجهیزات شامل دتکتور، شستی، آژیر، ماژول اینترفیس و پنل اعلام حریق به صورت مشخص و واضح نمایش داده شود.
- نحوه کابل کشی، مشخصات کابل مذکور، نحوه ورود و خروج کابل، تداوم مسیر و شروع و پایان هر طبقه باید در نقشه مشخص شده باشد.
- راهنمای تجهیزات سیستم اعلام حریق آدرس پذیر و تمامی سیستم های مرتبط با آن در نقشه وجود داشته باشد.
- رایزردیاگرام سیستم اعلام حریق آدرس پذیر و نحوه لوپ بندی در طبقات به نقشه مشخص شده باشد.
روش های آدرس دهی به تجهیزات سیستم اعلام حریق آدرس پذیر
روش های آدرس دهی تجهیزات در سیستم اعلام حریق آدرس پذیر به سه صورت مختلف انجام میگردد که ممکن است در هر برند یکی از روش های زیر مورد استفاده قرار گیرد:
- استفاده از DIP Switch: در این روش هر تجهیز دارای چند زبانه ریز داخلی است که با تنظیم دستی این زبانه ها آدرس مورد نظر بر روی آن تجهیز ثبت میگردد. این روش به دلیل زمان بالا کمتر مورد استقبال قرار گرفته است.
- استفاده از پروگرامر (HandHeld): در این روش با استفاده از دستگاه پروگرامر یا توسط پنل اعلام حریق آدرس تجهیزات ثبت شده و آنها را نصب می نمایند. مزیت این روش، استفاده از آدرس ثابت است که در تغییرات پنل یا برنامه ریزی مجدد نیازی به تغییر ندارد.
- استفاده از سیستم اتوماتیک (Auto Address): در این روش پس از نصب کلیه تجهیزات، پنل اعلام حریق شروع به بررسی هر لوپ کرده و به هر جزء، آدرس مشخصی را به طور خودکار اختصاص میدهد. مزیت این روش سرعت بالای سیستم اعلام حریق است.
نکات مهم در انتخاب سیستم اعلام حریق آدرس پذیر
برای انتخاب یک سیستم اعلام حریق آدرس پذیر نیاز است تا ابتدا به نقشه اعلام حریق مراجعه نمایید و جزئیات این سیستم را از روی نقشه برداشت نمود. توجه به پارامترهای زیر میتواند در انتخاب یک سیستم اعلام حریق مناسب نقش مهمی ایفا کند:
- سیستم اعلام حریق ساختمان شامل چند لوپ است؟ در هر لوپ حداکثر چه تعداد تجهیزات و چه مقدار کابل مورد استفاده قرار گرفته است؟
- کاربری ساختمان چیست؟ نوع تجهیزات مورد استفاده در ساختمان (از لحاظ نوع خطر) در چه گروهی قرار دارد؟ تعداد متصرفین ساختمان به صورت روزانه حدودا چه تعداد است؟
- نقشه ازبیلت کابل کشی ساختمان در سیستم اعلام حریق وجود دارد؟ اتصالات مدار اعلام حریق از طریق سرسیم و ترمینال های استاندارد انجام شده است یا خیر؟
- قیمت نهایی سیستم اعلام حریق شامل خرید تجهیزات، نصب، راه اندازی و نگهداری این سیستم چه مقدار خواهد بود؟ در صورت نیاز به تامین کسری تجهیزات و یا بروز ایراد، امکان خدمات پشتیبانی توسط فروشنده وجود دارد؟
قیمت و خرید سیستم اعلام حریق آدرس پذیر
قیمت تجهیزات سیستم اعلام حریق آدرس پذیر نسبت به تجهیزات متعارف بین 3-10 برابر تجهیزات سیستم اعلام حریق متعارف است و در هر برند این مقدار ممکن است متفاوت باشد. به دلیل هزینه بالای تجهیزات، این سیستم برای ساختمان هایی با مساحت بزرگ، برج های بلند مرتبه، کارخانه ها و فضاهای صنعتی توجیه اقتصادی دارد اما برای ساختمان های کوچک توصیه نمیگردد.
همچنین برای خرید سیستم اعلام حریق آدرس پذیر می بایست لیستی از تجهیزات یا نقشه ای از پروژه تهیه کنید و به صورت یک پکیج کامل در اختیار فروشنده قرار دهید تا بهترین پیشنهاد را به شما ارائه دهد. فراموش نکنید این سیستم فقط شامل تجهیزات نمی باشد و حتما باید از خدمات پشتیبانی فروشنده اطمینان حاصل نمود.
خرید سیستم اعلام حریق آدرس پذیر شامل خرید یک راهکار کامل و جامع برای سیستم های کشف و اعلان حریق ساختمان است بنابراین توصیه میگردد قبل از انتخاب سیستم اعلام حریق آدرس پذیر، مجددا نکات مهم انتخاب این سیستم را مطالعه نمایید.
